Questões sobre Codificação e Modulação digital

O sistema de automação prevê uma sinalização quantizada e apresentada no desenho a seguir. Com base no resultado do desenho, a quantidade de bits necessários à transmissão do sinal é:

• A. Três
• B. Quatro
• C. Dois
• D. Sete

A respeito das tecnologias de modulação digitais, assinale a opção correta.

• A.

  A figura a seguir ilustra corretamente a forma de onda resultante da modulação B-ASK da sequência de bites 10101, se a amplitude igual a 1 corresponde ao bite 0 e a amplitude igual a 2 corresponde ao bite 1.



• B.

  A figura a seguir ilustra corretamente a forma de onda resultante da modulação B-PSK da sequência de bites 01101, se a fase igual a 0º corresponde ao bite 0 e a fase igual a 180º corresponde ao bite 1.



• C.

  A figura a seguir ilustra corretamente a forma de onda resultante da modulação B-FSK da sequência de bites 10101, se a frequência de 1 Hz corresponde ao bite 0 e frequência de 2 Hz corresponde ao bite 1.



• D.

  Considere o diagrama constelação a seguir.



• E.

  Considere o diagrama constelação na figura a seguir.



Acerca do conceito de comutação em comunicação de dados, assinale a opção correta.

• A. O sistema de telefonia fixa comutada utiliza a comutação de circuitos para a realização das chamadas entre os usuários. A principal característica desse tipo de comutação é a configuração de um caminho físico dedicado entre os usuários participantes da ligação telefônica, o que garante que todo o tráfego de voz da ligação passe, ordenadamente, através de uma rota única.
• B. Se um comutador de circuitos matricial (ou comutador por espaço) possui quinze entradas e dez saídas, então ele dispõe de vinte e cinco pontos de conexão ou microchaves.
• C. O comutador de circuitos matricial multiestágios apresenta apenas uma vantagem em relação ao uso de comutadores sem estágios: a redução do número de microchaves ou pontos de conexão necessários para interconectar os polos de entrada aos polos de saída do sistema.
• D. Na comutação por divisão de tempo, os pacotes de dados devem chegar na mesma ordem em que serão enviados aos destinatários.
• E. As redes de comunicação de dados utilizam comutação de pacotes para transmitir a informação; nessas redes, não há limites sobre o tamanho das mensagens transmitidas, além de não ocorrer a transmissão de múltiplas mensagens pelo enlace de comunicação.

Com relação a um sistema de comunicações que deverá utilizar um sinal com largura de banda de 4 kHz e às tecnologias pertinentes a esse sistema, julgue os itens a seguir. Nesse sentido, considere que a sigla BPSK, sempre que empregada, se refere a binary phase shift keying. Para se obter uma taxa de transmissão de 64 kbps, será necessário utilizar uma codificação de 8 bits do sinal.

• C. Certo
• E. Errado

Com relação a um sistema de comunicações que deverá utilizar um sinal com largura de banda de 4 kHz e às tecnologias pertinentes a esse sistema, julgue os itens a seguir. Nesse sentido, considere que a sigla BPSK, sempre que empregada, se refere a binary phase shift keying. Ao se modular o sinal em amplitude, será possível aumentar o desempenho do sistema suprimindo-se a portadora ou a transmissão de uma das metades da banda do sinal.

• C. Certo
• E. Errado

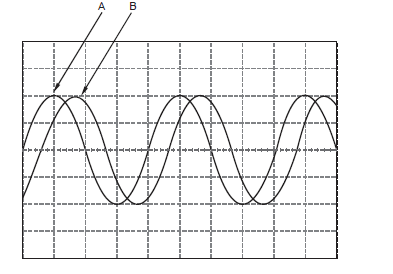

Considere os dois sinais A e B, abaixo.

Sobre a medida efetuada, é correto afirmar que em relação ao sinal A, o sinal B está

• A. adiantado em 32°.
• B. adiantado em ð/2.
• C. atrasado em 54°.
• D. atrasado em 15°.
• E. atrasado em 3ð/2.

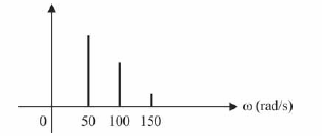

Considerando-se que a figura abaixo ilustra o espectro de um sinal analógico, é correto afirmar que esse sinal pode ser completamente reconstruído a partir de suas amostras, se a amostragem for realizada a uma frequência de 40 Hz.

• C. Certo
• E. Errado

Em relação aos sistemas de comunicação analógicos e digitais, assinale a opção correta.

• A.

  O desvio de frequência é a mínima variação instantânea da frequência da onda FM em relação à frequência da portadora.

• B.

  A eficiência da modulação corresponde ao percentual da potência total do sinal modulado que carrega informação.

• C.

  Uma fonte de informação analógica produz mensagens de forma discreta em determinado intervalo de tempo.

• D.

  Uma fonte de informação digital produz um conjunto infinito de possíveis mensagens.

• E.

  A banda ocupada, antes da multiplexação, por um sinal CDMA é menor que a banda do sinal original.

Acerca da modulação digital, julgue os itens a seguir.

O esquema de modulação GMSK (gaussian minimum shift keying), utilizado em sistemas de telefonia celular GSM (global system for mobile communications), permite o envio de apenas um bit a cada símbolo.

• C. Certo
• E. Errado

Acerca da modulação digital, julgue os itens a seguir.

O código NRZ (non-return-to-zero), utilizado em transmissões digitais, apresenta maior largura de banda do que o código RZ (return-to-zero), considerando uma mesma taxa de símbolos nos dois casos.

• C. Certo
• E. Errado
