Questões sobre Conceitos Básicos

Assinale a opção que não contém tópico específico que constitui norma da ABNT.

• A.

  instalações elétricas em atmosferas explosivas

• B.

  disjuntores de baixa tensão

• C.

  proteção de estruturas contra descargas atmosféricas

• D.

  iluminância de interiores – procedimento

• E.

  mecanismo para acionamento de motor universal

Calcular a potência elétrica exigida para aquecer 10 m³ de água da temperatura de 25 0C até 50 ºC, em 8 horas.

• A.

  29,1 kW.

• B.

  18,2 kW.

• C.

  28,7 kW.

• D.

  36,3 kW.

• E.

  42,3 kW.

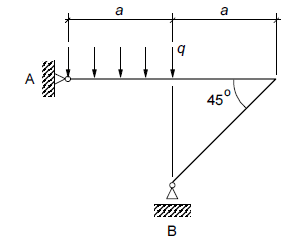

A correta determinação dos esforços é fundamental em projetos estruturais. Considerando a figura acima, que apresenta um pórtico plano, rígido, com peso desprezível, submetido ao carregamento uniformemente distribuído (não nulo) com intensidade q, julgue os itens a seguir.

A componente horizontal da reação no apoio A é nula.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, acerca da medição de grandezas elétricas em sistemas de energia elétrica.

O wattímetro é um instrumento utilizado para medir potência elétrica ativa. Quando conectado para medir a potência de uma carga monofásica, portanto em CA, a indicação desse instrumento é equivalente ao produto resultante do valor da leitura de um amperímetro pelo valor da leitura de um voltímetro, todos medidores CA, ligados adequadamente à carga.

• C. Certo
• E. Errado

A correta determinação dos esforços é fundamental em projetos estruturais. Considerando a figura acima, que apresenta um pórtico plano, rígido, com peso desprezível, submetido ao carregamento uniformemente distribuído (não nulo) com intensidade q, julgue os itens a seguir.

As componentes verticais das reações nos apoios A e B são iguais.

• C. Certo
• E. Errado

A correta determinação dos esforços é fundamental em projetos estruturais. Considerando a figura acima, que apresenta um pórtico plano, rígido, com peso desprezível, submetido ao carregamento uniformemente distribuído (não nulo) com intensidade q, julgue os itens a seguir.

O momento fletor no centro do trecho horizontal do pórtico é nulo.

• C. Certo
• E. Errado

A correta determinação dos esforços é fundamental em projetos estruturais. Considerando a figura acima, que apresenta um pórtico plano, rígido, com peso desprezível, submetido ao carregamento uniformemente distribuído (não nulo) com intensidade q, julgue os itens a seguir.

Qualquer ponto de uma seção transversal no trecho inclinado do pórtico está submetido somente a compressão.

• C. Certo
• E. Errado

A correta determinação dos esforços é fundamental em projetos estruturais. Considerando a figura acima, que apresenta um pórtico plano, rígido, com peso desprezível, submetido ao carregamento uniformemente distribuído (não nulo) com intensidade q, julgue os itens a seguir.

É nulo o esforço cortante na seção transversal do trecho horizontal do pórtico a uma distância igual a 1,5a do apoio A.

• C. Certo
• E. Errado

Considerando que a figura acima mostra a característica ideal corrente i _D versus tensão v_D de um diodo, cujo símbolo é mostrado ao lado da curva, julgue os itens a seguir.

Suponha que o diodo seja ligado em série a uma fonte de tensão senoidal cuja amplitude é igual a 100 V e a um resistor de . Nessa situação, quando em funcionamento, a corrente que circula por esse circuito apresenta valor máximo igual a 10 A.

• C. Certo
• E. Errado

Considerando que a figura acima mostra a característica ideal corrente i _D versus tensão v_D de um diodo, cujo símbolo é mostrado ao lado da curva, julgue os itens a seguir.

Caso a característica do diodo não fosse ideal, a característica que melhor retrataria a situação de um diodo real seria aquela na qual, no primeiro quadrante do plano cartesiano, a relação entre i _D e v _D fosse uma reta, partindo da origem, tendo inclinação inferior a 1.

• C. Certo
• E. Errado
