Questões sobre Conceitos Básicos

Na tarifação horo-sazonal azul, o consumidor de grande porte é tarifado, dentre outros, pela demanda de potência solicitada da concessionária, pelo consumo de energia elétrica e pelo fator de potência. A diminuição do custo da fatura do consumidor causada pela elevação do Fator de Carga (FC) está associada a uma redução da:

• A. demanda solicitada da concessionária.
• B. energia elétrica consumida.
• C.

  energia elétrica consumida e da demanda solicitada da concessionária.

• D. potência reativa solicitada da concessionária.
• E.

  potência reativa e da demanda solicitadas da concessionária.

A ilustração mostra um quadro de distribuição de uma instalação elétrica residencial.

Assinale a alternativa que identifica os barramentos I, II e III.

         I             II              III

• A.

  fase - terra - neutro

• B.

  fase - neutro - terra

• C.

  terra - neutro - fase

• D.

  terra - fase - neutro

• E.

  neutro - fase - terra

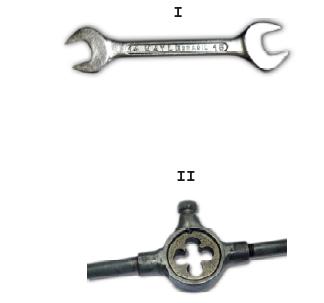

Observe as ferramentas representadas abaixo.

 Elas correspondem a

           I              II

• A.

  chave de boca - tarraxa

• B.

  chave de boca - chave inglesa

• C.

  chave inglesa - chave soquete

• D.

  tarraxa - chave inglesa

• E.

  chave soquete - tarraxa

Com uma escala apenas em milímetro, mediu-se o diâmetro de um eletroduto, resultando em, aproximadamente, 19 mm. Nesse caso, o eletroduto tem diâmetro norminal de

• A.

  1/4"

• B.

  3/4"

• C.

  3/8"

• D.

  5/16"

• E.

  7/8"

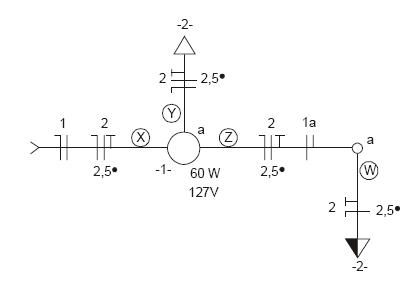

Atenção: Considere o esquema abaixo para responder às questões de números 58 a 60. O esquema unifilar contém um erro em um dos eletrodutos identificados por X, Y, Z e W.

A indicação 2,5 • significa

• A.

  a capacidade de corrente dos condutores fase e retorno.

• B.

  a especificação de corrente nominal do disjuntor de proteção do circuito.

• C.

  o diâmetro interno, em cm, do eletroduto.

• D.

  a área, em mm², da seção transversal do eletroduto.

• E.

  a bitola, em mm² , dos condutores.

Julgue os itens subseqüentes, relativos a instrumentos de medição.

No wattímetro analógico, existem duas bobinas, uma de corrente e outra de tensão. A bobina de corrente é ligada em série, e a de tensão, em paralelo com o circuito do qual se deseja determinar a potência.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, relativos a instrumentos de medição.

No tubo de raios catódicos de um osciloscópio, o catodo é o elemento responsável pela emissão dos elétrons.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, relativos a instrumentos de medição.

O voltímetro, o amperímetro e o ohmímetro podem ser utilizados para medir, respectivamente, a amplitude da tensão, a amplitude da corrente e o valor da resistência elétrica de um dispositivo.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos a dispositivos de comando, controle e proteção utilizados em instalações elétricas de baixa tensão.

Dispositivos de comando, entre outros, compreendem os interruptores, as chaves-de-faca e os contatores. Esses dispositivos proporcionam a interrupção da passagem de corrente elétrica por meio de seccionamento.

• C. Certo
• E. Errado

Para verificar o grau de estabilidade no sensor de um sistema de alarme, uma corrente em seu circuito foi medida quatro vezes num intervalo de 24 horas, sem que tal circuito tivesse sido ativado. Os valores medidos foram: 10,05 mA; 10,10 mA; 10,20 mA; 9,85 mA. Para a análise, foram solicitados o valor médio e o desvio padrão, que valem, aproximada e respectivamente,

• A. 10,00 mA e 0,550 mA.
• B. 10,05 mA e 0,127 mA.
• C. 10,20 mA e 0,170 mA.
• D. 9,95 mA e 0,600 mA.
• E. 10,10 mA e 0,200 mA.
