Questões sobre Conceitos Básicos

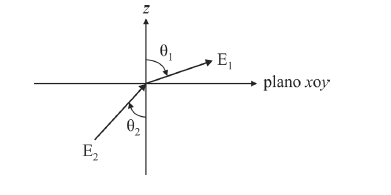

A figura precedente ilustra uma fronteira livre de cargas, representada pelo plano xoy, que separa dois meios dielétricos. A constante dielétrica da região z > 0 é igual ao dobro da constante dielétrica da região z < 0. Considerando-se que as componentes espaciais do campo elétrico E1 sejam iguais a (1,1,1) V/m, é correto afirmar que o ângulo θ2 indicado na figura é

• A. superior a 60º.
• B. inferior a 30º.
• C. igual a 45º.
• D. superior a 30º e inferior a 45º.
• E. superior a 45º e inferior a 60º.

Considerando-se a figura precedente, que ilustra duas cargas elétricas de sinal contrário, +2q e -q, separadas de 1 m, é correto afirmar que o campo elétrico resultante é nulo no ponto sobre a linha reta (horizontal) que passa pelas cargas localizado

• A. entre as cargas e mais próximo da carga negativa.
• B. a menos de 2 m à direita da carga negativa.
• C. a mais de 2 m à direita da carga negativa.
• D. entre as cargas e mais próximo da carga positiva.
• E. a mais de 2 m à esquerda da carga positiva.

Acerca de resistores, julgue o item a seguir. Caso a área da seção transversal de um resistor seja reduzida à metade e seu comprimento seja dobrado, a resistência do resistor não sofrerá alteração, desde que sua resistividade se mantenha constante.

• C. Certo
• E. Errado

Com referência ao circuito ilustrado, julgue os itens seguintes, acerca do princípio da superposição.

A fonte de corrente contribui com uma diferença de potencial de 8 V para a tensão v_o.

• C. Certo
• E. Errado

Considere que as tensões e correntes em dois circuitos elétricos sejam dadas pelas seguintes expressões:

Com base nessas informações, julgue os itens subsequentes.

A tensão e a corrente do circuito II estão em fase.

• C. Certo
• E. Errado

Em um meio condutor, a densidade de fluxo elétrico (D), o campo elétrico (E) e o campo magnético (H) são nulos.

• C. Certo
• E. Errado

A componente tangencial da intensidade de campo elétrico é descontínua através da fronteira.

• C. Certo
• E. Errado

Um transformador monofásico de 20 kV/2 kV possui potência nominal de 220 kVA e impedância de 0,4 + j0,3 Ω, referida ao circuito de baixa tensão. O enrolamento secundário do transformador alimenta uma carga com fator de potência igual a 0,8 indutivo, tensão nominal de 2 kV e potência nominal de 200 kVA.

A partir dessas informações, julgue os itens subsequentes.

Se o fator de potência da carga fosse capacitivo, a regulação de tensão do transformador seria melhorada, visto que a corrente da carga em avanço iria contrabalancear as quedas internas indutivas do transformador.

• C. Certo
• E. Errado

A respeito de ondas planas, julgue os itens subsecutivos. Caso um campo elétrico esteja trafegando em um meio dielétrico perfeito e incida em um meio condutor perfeito, então as amplitudes dos campos incidente e refletido serão iguais, porém a fase do campo refletido será deslocada de 90º com relação ao campo incidente.

• C. Certo
• E. Errado

Com base nas informações apresentadas, julgue os próximos itens.

A resist¨ºncia de Th¨¦venin do circuito el¨¦trico linear ¨¦ igual a 1 k¦¸.

• C. Certo
• E. Errado
