Questões sobre Eletromagnetismo

• A. 2,24x10⁴V.
• B. 3,44x10⁴V.
• C. 6,23x10⁴V.
• D. 2,43x10⁴V.
• E. 2,26x10⁴V.

Um campo elétrico é gerado apenas por uma carga elétrica estacionária no espaço livre. A integral de linha desse campo ao longo de um caminho aberto entre 2 (dois) pontos distintos representa a(o):

• A. Capacitância.
• B. Diferença de potencial.
• C. Fluxo elétrico.
• D. Fluxo magnético.
• E. Indutância.

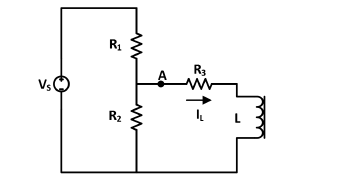

Tendo como referência o circuito mostrado na figura acima, julgue os itens subsequentes.

Se o núcleo do indutor fosse de ar e se, em função de V_S, a corrente I_L fosse alternada de forma senoidal, então, ao se aproximar um ímã permanente do indutor, não surgiria entre eles nenhuma interação mecânica.

• C. Certo
• E. Errado

Tendo como referência o circuito mostrado na figura acima, julgue os itens subsequentes.

No circuito apresentado, o indutor possui núcleo de material ferromagnético. Assim, a força magnetomotriz excitará menor relutância magnética no circuito magnético associado, quando comparado ao mesmo indutor, mas com núcleo de ar.

• C. Certo
• E. Errado

Quanto à geração de força eletromagnética (fem), assinale a alternativa correta.

• A. Como exemplo de geração de fem por ação química, pode-se citar o gerador de Van de Graff, sendo esse processo muito utilizado para ensaios de isolamento.
• B. Na geração por atrito, têm-se como exemplo os medidores de grande pressão.
• C. A geração fotovoltaica é um exemplo de geração de fem por ação térmica.
• D. Baterias e pilhas podem ser citadas como exemplos de geração de fem por ação térmica.
• E. O processo utilizado para o fornecimento de energia elétrica comercialmente é pela indução eletromagnética.

Um condutor retilíneo, percorrido por uma corrente de intensidade 10 A, comprimento de 0,50 metro e massa 100 gramas, encontra-se em equilíbrio sob ações de um campo magnético de indução e gravidade. Sabe-se que a aceleração da gravidade é 9,8 m/s2. Qual a intensidade do campo magnético nesse condutor?

• A. 0,196 T.
• B. 0,392 T.
• C. 1,96 x 10 ^–3 T.
• D. 3,29 x 10 ^–3 T.

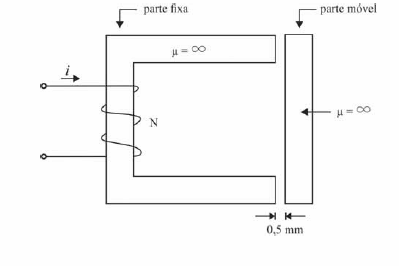

Um eletroímã com o formato ilustrado na figura acima foi construído com material ferromagnético cuja permeabilidade magnética é infinita. A área da seção reta do material ferromagnético e do entreferro é igual a 500 mm2 bem como a bobina é excitada por corrente i senoidal com amplitude igual a 10 A e frequência igual a 60 Hz.

Com base na figura e nas informações apresentadas acima, julgue o item abaixo.

Se a área da seção do material magnético dobrar e o comprimento do entreferro aumentar 50%, a relutância do entreferro será reduzida em 25%.

• C. Certo
• E. Errado

Com relação a campos eletrostático e magnetostático, julgue os itens subsecutivos. A componente radial do campo eletrostático produzido por uma esfera uniformemente carregada é constante na região interna à esfera e varia inversamente ao quadrado da distância na região externa à esfera.

• C. Certo
• E. Errado

Com relação a campos eletrostático e magnetostático, julgue os itens subsecutivos.

Para as duas cargas elétricas +2q e =q, separadas por 1 m, mostradas na figura abaixo, o campo elétrico será nulo em um ponto sobre a linha reta que passa pelas duas cargas e que está localizado a uma distância maior de 2,20 m à direita da carga negativa.

• C. Certo
• E. Errado

No que se refere a ondas eletromagnéticas transversais (TEM) e a reflexão e refração de ondas planas, julgue o próximo item. Considerem dois meios materiais, I e II, sem perdas, em que os valores da permissividade elétrica e da permeabilidade magnética do meio I sejam iguais ao dobro dos respectivos valores do meio II. Nesse caso, o índice de refração do meio I será igual ao dobro do índice de refração do meio II.

• C. Certo
• E. Errado
