Questões sobre Eletrônica Analógica

O valor de resistência de um resistor de 4 anéis coloridos, onde o primeiro anel é vermelho, o segundo marrom, o terceiro preto e o quarto ouro é de:

• A.

  2100 ohms +/- 5%.

• B.

  210 ohms +/- 5%.

• C.

  21 ohms +/- 5%.

• D.

  2,1 ohms +/- 5%.

• E.

  20 ohms +/- 5%.

Ao fazer um reparo em um aparelho eletrônico, um eletricista constatou que necessita associar os cinco resistores abaixo em serie, desta forma a resistência total será de:

• A.

  46.845 ohms.

• B.

  48.000 ohms.

• C.

  50.000 ohms.

• D.

  56.987 ohms.

• E.

  75.432 ohms.

Um transformador trifásico de distribuição de 150 kVA, 13.800 / 220 V foi submetido a ensaios de curto-circuito e circuito aberto, cujos resultados foram:

Ensaio a vazio (valores referidos ao lado de baixa):

• tensão de circuito aberto: 220 V

• corrente de circuito aberto = 22 A

• potência de circuito aberto = 400 W

Ensaio de curto-circuito (valores referidos ao lado de alta):

• tensão de curto-circuito: 400 V

• corrente de curto-circuito = 80 A

• potência de curto-circuito = 2.500 W

A partir dessas informações fornecidas, o valor aproximado, em ohms, da resistência equivalente dos enrolamentos, referida ao lado de baixa, é

• A.

  0,03

• B.

  0,06

• C.

  0,002

• D.

  0,0001

• E.

  0,00001

Um técnico efetuou o produto dos valores obtidos em duas medidas feitas sobre um circuito elétrico: uma de corrente em um amperímetro e a outra de tensão em um voltímetro, ambas efetuadas para medir a potência fornecida a uma mesma carga. Ele constatou que o resultado foi igual ao obtido na mesma experiência realizada com um wattímetro. A partir dessa situação, conclui-se que essa igualdade se verifica

• A.

  para qualquer carga.

• B.

  somente para resistências.

• C.

  somente para impedâncias.

• D.

  somente para reatâncias indutivas.

• E.

  somente para reatâncias capacitivas.

A escolha da escala de 100 V em um voltímetro analógico, para a realização de uma medida, significa que o(a)

• A.

  valor indicado no visor deve ser dividido por 100.

• B.

  valor indicado no visor deve ser multiplicado por 100.

• C.

  voltímetro está habilitado a realizar leituras para tensões a partir de 100 V.

• D.

  melhor precisão do voltímetro se dá para leituras de 100 V.

• E.

  máxima tensão de medição do voltímetro é 100 V.

• A.



• B.



• C.



• D.



• E.

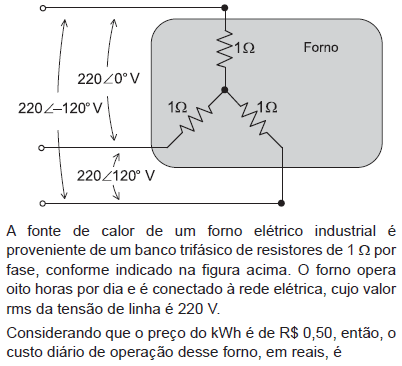

• A.

  129,10

• B.

  193,60

• C.

  387,20

• D.

  580,80

• E.

  774,40

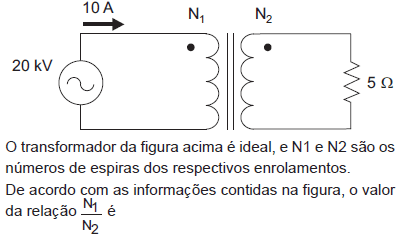

• A.



• B.



• C.

  5

• D.

  10

• E.

  20

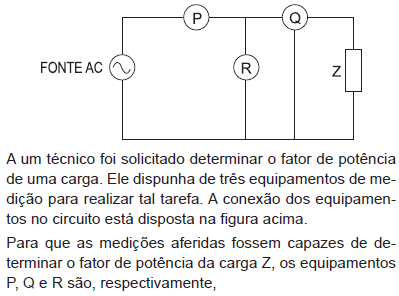

• A.

  fasímetro, frequencímetro e ohmímetro

• B.

  ohmímetro, amperímetro e voltímetro

• C.

  wattímetro, voltímetro e amperímetro

• D.

  amperímetro, wattímetro e voltímetro

• E.

  frequencímetro, fasímetro e ohmímetro

Um medidor analógico, com precisão especificada em 2%, possui 100 divisões até o fundo de escala. Logo, o erro desse medidor equivale a quantas divisões?

• A.

  1

• B.

  2

• C.

  3

• D.

  4

• E.

  5
