Questões sobre Geração e recepção de sinais

Durante o projeto de circuitos de sinais mistos, digitais e analógicos, alguns cuidados devem ser tomados relativos à interferência entre os sinais de chaveamento e os sinais analógicos, que normalmente possuem níveis de amplitude bem menores. Com relação a este tipo de circuito, analise as seguintes sentenças:

I) Em um projeto de circuito de sinais mistos, devem ser criados dois tipos distintos de terra: um digital e um analógico.

II) Em circuitos mistos, as correntes de retorno pelo terra podem gerar diferenças de potenciais (DDPs) ao longo do caminho até a fonte. Estas DDPs variam ao longo do tempo e podem se somar a sinais que utilizem esta mesma referência, gerando oscilação em sinais de baixa amplitude constantes do circuito.

Em relação a estas sentenças, pode-se afirmar que:

• A. As duas sentenças são verdadeiras, e a segunda é uma justificativa correta da primeira.
• B. As duas sentenças são verdadeiras, mas a segunda não é uma justificativa correta da primeira.
• C. A primeira sentença é uma proposição verdadeira, e a segunda é uma proposição falsa.
• D. A primeira sentença é uma proposição falsa, e a segunda é uma proposição verdadeira.
• E. Tanto a primeira como a segunda sentenças são falsas.

Com referência à transmissão de sinais de áudio e vídeo via satélite, julgue os itens subsequentes.

Para demodular o sinal via satélite, o receptor deve ser sintonizado para a mesma frequência do transmissor.

• C. Certo
• E. Errado

Com referência à transmissão de sinais de áudio e vídeo via satélite, julgue os itens subsequentes.

Um dispositivo fundamental para a recepção de sinais transmitidos via satélite é o amplificador de baixo ruído, que deve ser instalado junto à antena.

• C. Certo
• E. Errado

Julgue os itens que se seguem, acerca de radioenlaces de microondas.

No sistema receptor, é possível a utilização de duas ou mais antenas com seus sinais combinados.

• C. Certo
• E. Errado

Julgue os itens que se seguem, acerca de radioenlaces de microondas.

Para maximizar a potência recebida em um enlace de microondas entre dois pontos fixos é recomendável o uso de antenas onidirecionais.

• C. Certo
• E. Errado

Um sistema TDM opera com frequ¨ºncia de amostragem de 8 kHz e a janela relativa a cada um de seus canais dura 3,9 ¦Ìs. Trata-se de um TDM de

• A.

  8 canais.

• B.

  16 canais.

• C.

  32 canais.

• D.

  64 canais.

• E.

  128 canais.

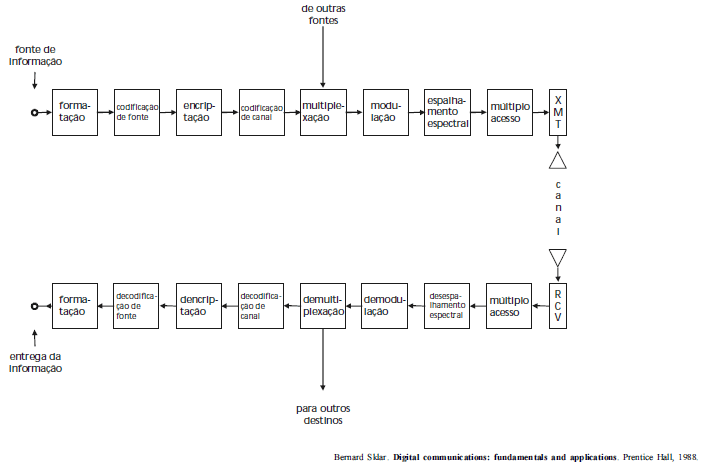

Considerando a figura acima, que ilustra o diagrama de blocos de um sistema de comunicação digital, julgue os próximos itens.

A multiplexação permite que dados de múltiplas fontes sejam transmitidos simultaneamente por um só meio de transmissão ou canal.

• C. Certo
• E. Errado

Julgue os itens a seguir, a respeito de instrumentação e medidas elétricas.

Em radiocomunicação, o nível do sinal em um ponto de recepção, medido em µV/m, é, normalmente, convertido para a escala decibel (no caso, dBµ).

• C. Certo
• E. Errado

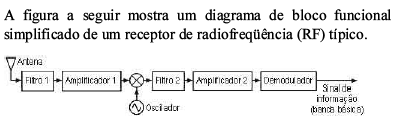

Julgue os itens a seguir, relativos a esse receptor e aos processos de recepção de sinais em geral.

Os sinais de RF captados pela antena que estão em canais adjacentes ao canal ocupado pelo sinal de RF desejado são atenuados principalmente pelo filtro 2, denominado filtro de freqüência intermediária (FI).

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a esse receptor e aos processos de recepção de sinais em geral.

Sinais de RF interferentes que têm a freqüência imagem do sinal de RF desejado são atenuados pelo filtro 1, denominado filtro de RF, e pelo filtro 2, denominado filtro de FI.

• C. Certo
• E. Errado
