A potência instalada de uma instalação trifásica equilibrada é de 100 kW com fator de potência unitário. Sabendo que a tensão entre fase e neutro é de 220 V, que o fator de demanda desta instalação é de 33% e que os condutores serão instalados de forma que o fator de correção de temperatura seja 0,8 e o fator de agrupamento seja 0,5, a corrente corrigida a ser empregada no dimensionamento dos condutores do ramal de entrada desta instalação é igual a

• A.

  125 A.

• B.

  375 A.

• C.

  20 A.

• D.

  50 A.

• E.

  150 A.

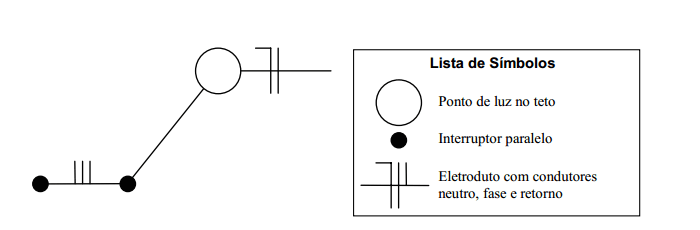

A figura a seguir apresenta um trecho do diagrama unifilar de uma instalação elétrica predial na qual uma lâmpada é acionada por dois interruptores paralelos.

• A.

  um condutor fase e um condutor retorno.

• B.

  um condutor neutro e três condutores retorno.

• C.

  três condutores retorno.

• D.

  um condutor fase e um condutor neutro.

• E.

  um condutor fase e dois condutores retorno.

Conforme a NBR 5410, para cabos isolados de cobre, as seções dos condutores fase, em circuitos de corrente alternada, não devem ser inferiores a

• A.

  1,5 mm² para circuitos de iluminação; 2,5 mm² para circuitos de força; 1,5 mm² para circuitos de sinalização e controle.

• B.

  1,5 mm² para circuitos de iluminação; 4 mm² para circuitos de força; 1,0 mm² para circuitos de sinalização e controle.

• C.

  1,5 mm² para circuitos de iluminação; 2,5 mm² para circuitos de força; 0,5 mm² para circuitos de sinalização e controle.

• D.

  2,5 mm² para circuitos de iluminação; 4 mm² para circuitos de força; 1,5 mm² para circuitos de sinalização e controle.

• E.

  2,5 mm² para circuitos de iluminação; 2,5 mm² para circuitos de força; 1,0 mm² para circuitos de sinalização e controle.

Os percentuais que definem a taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos para o caso de instalação de um, dois e três condutores ou cabos são, respectivamente,

• A.

  40%, 31% e 31%.

• B.

  53%, 40% e 31%.

• C.

  53%, 53% e 31%

• D.

  53%, 31% e 40%.

• E.

  31%, 40% e 53%.

Para instalações alimentadas diretamente por um ramal de baixa tensão, a partir de uma rede de distribuição pública de baixa tensão, os limites de queda de tensão estabelecidos pela NBR 5410 para os circuitos de iluminação e de outros usos são, respectivamente,

• A.

  4% e 7%.

• B.

  3% e 5%.

• C.

  5% e 7%.

• D.

  5% e 7%.

• E.

  4% e 4%.

O projeto de uma S.E. consumidora prevê dois transformadores, operando em paralelo, com as seguintes características: 500kVA, 13800//220/127V, Z = 5% sob 13.8KV; In = 21/1312A. A concessionária local informa que a potência de curto-circuito à entrada da cabine é de 100MVA. Os condutores entre os transformadores e os disjuntores gerais do QGBT são curtos e têm impedância desprezível.

A capacidade de interrupção mínima, em kA, dos disjuntores gerais do QGBT, é:

• A.

  18

• B.

  25

• C.

  35

• D.

  50

Um transformador trifásico de 750kVA, 13800//440/254V, no ensaio de curto-circuito, apresentou os seguintes resultados: r1 + '2r = 1,15% e x1 + '2 x = 5,40%. A regulação a plena carga com fator de potência 0,8, considerando que cos g = 0,8; sen g = 0,6 e tg g = 0,75, está indicada em:

• A.

  3,94

• B.

  4,05

• C.

  4,28

• D.

  4,95

O valor DMCR mostrado nas contas de MT e AT, para efeito de cobrança de demanda por excesso de reativos, é o maior dos resultados da operação D_At x 0,92/ft, apurados pelo medidor a cada intervalo de 1 hora.

D_At e ft são, respectivamente, a demanda ativa e o fator de potência no intervalo. Considere um consumidor cuja conta apresenta a demanda medida = 3453KW e DMCR = 3000KW e admita que ao ocorrer a DMCR, a demanda horária foi 85% da demanda medida.

Neste caso, o fator de potência no intervalo seria igual a:

• A. 0,850
• B. 0,890
• C. 0,900
• D. 0,910

Para operar em paralelo, dois transformadores precisam obrigatoriamente ter semelhança entre:

• A.

  potência, tensões e polaridades

• B.

  tensões, polaridades e impedâncias base

• C.

  potência, tensões e impedâncias percentuais

• D.

  tensões, polaridades e impedâncias percentuais

Um motor de indução trifásico de 4 pólos tem potência nominal de 35kW e velocidade de 1750rpm.

Seu torque nominal, em Newton metros, equivale a:

• A.

  020

• B.

  072

• C.

  149

• D.

  191
