Questões sobre Iluminacao eletrica

Em relação à luminotécnica, julgue os próximos itens. Na seleção da iluminância ou iluminamento, consideram-se fatores como as características da tarefa a ser executada no ambiente e o grupo de tarefas visuais, sendo desnecessária a informação da faixa etária do observador que irá utilizar a iluminação.

• C. Certo
• E. Errado

Em relação à luminotécnica, julgue os próximos itens. São utilizados como técnicas para o cálculo da iluminação a carga mínima exigida por normas, o método dos lumens, o método das cavidades zonais e o método do ponto por ponto.

• C. Certo
• E. Errado

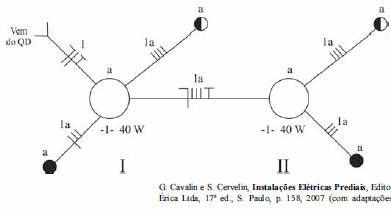

A figura acima ilustra o esquema unifilar para comando de dois pontos de luz de parte de uma instalação elétrica predial. Com base nessas informações, julgue os itens a seguir.

Nesse esquema, a cada vez, o ponto de luz I pode ser ligado ou desligado por quatro pontos de comando.

• C. Certo
• E. Errado

Sobre projeto e sistemas de iluminação, considere:

I. Para a previsão de carga de pontos de luz em projeto de instalação elétrica residencial, a NBR 5410 propõe para um cômodo, como a sala ou o quarto, com área superior a 6 m², uma carga mínima de 100 VA para os primeiros 6 m², acrescentando 60 VA para cada 4 m² inteiros.

II. Temperatura da cor é um parâmetro luminotécnico que relaciona a cor da luz com a temperatura do bulbo da lâmpada que a produz.

III. O ciclo halógeno permite que a lâmpada halógena dicroica tenha maior tempo de vida e maior eficiência luminosa, embora ela opere com corrente elétrica bem superior à incandescente comum de mesma potência.

Está correto o que consta APENAS em

• A.

  I e III.

• B.

  I e II.

• C.

  II e III.

• D.

  I.

• E.

  II.

Pretende-se elaborar o projeto de luminotécnica de uma edificação de uso comercial que possui uma área de 300 [m²]. A lâmpada escolhida para a iluminação dessa edificação possui fluxo luminoso de 3000 [lm], e o nível de iluminamento necessário para o desenvolvimento das atividades previstas é de 900 [lx]. Assinale a alternativa que apresenta corretamente o número de lâmpadas necessário para essa instalação, considerando que o fator de utilização para a luminária escolhida é 0,9 e o fator de depreciação é 0,8.

• A.

  60 lâmpadas

• B.

  65 lâmpadas

• C.

  90 lâmpadas

• D.

  105 lâmpadas

• E.

  125 lâmpadas

Acerca de iluminância, julgue os itens a seguir.

I - É expressa em lux, que corresponde ao fluxo luminoso incidente numa determinada superfície por unidade de área.

II - É o limite da razão do fluxo luminoso recebido pela superfície em torno de um ponto considerado para a área da superfície quando esta tende para zero.

III - É a relação entre o fluxo luminoso refletido por uma dada superfície e o fluxo luminoso incidente sobre a mesma.

IV - É também conhecida também por nível de iluminamento.

O número de itens certos é igual a

• A. 0.
• B. 1.
• C. 2.
• D. 3.
• E. 4.

Ailuminância corresponde ao limite da razão do fluxo luminoso recebido pela superfície em torno de um ponto considerado, para a área da superfície quando esta tende para o zero. Para uma correta avaliação das condições da iluminância apropriada ao local do trabalho visual a ser realizado, quando este não for definido, entende-se como tal: o nível referente a um plano horizontal a:

• A. 1,00m do piso.
• B. 0,75m do piso.
• C. 1,50m do piso.
• D. 2,10m do teto.
• E. 2,20m do teto.

Assinale a opção correta acerca da luminotécnica e do cálculo dos condutores dos circuitos.

• A.

  Quando a seção dos condutores fase da instalação for menor ou igual a 16 mm², a seção mínima do condutor de proteção correspondente deverá ser igual a 8 mm².

• B.

  Se, em uma instalação elétrica, o remanejamento de um circuito provocar aumento no seu comprimento, não será necessário recalculá-lo, visto que o comprimento do circuito não influencia a perda de tensão nos condutores envolvidos.

• C.

  No dimensionamento de circuitos com muitas lâmpadas fluorescentes, deve-se considerar a perda de energia nos reatores, que tem impacto relevante no rendimento do sistema.

• D.

  O reator é acessório obrigatório para o correto funcionamento das lâmpadas fluorescentes compactas, pois o circuito de alimentação passa por esse reator para depois chegar ao soquete onde a lâmpada está instalada.

• E.

  A intensidade luminosa, cuja unidade é o lúmen, é definida na dimensão perpendicular de uma superfície plana de área igual a 1/600.000 m² de um corpo negro à temperatura de fusão da platina, à pressão de 1 atm.

Sobre lâmpadas, considere:

Tipos de lâmpadas:

I. Halógena.

II. Neón.

III. Vapor de mercúrio.

Características das lâmpadas:

a. Durante a sua operação, ocorre um processo de recondução do tungstênio evaporado do filamento de volta para ele, contribuindo para o aumento da eficiência luminosa da lâmpada e da temperatura da cor do seu fluxo luminoso, além da redução do enegrecimento do bulbo.

b. A lâmpada é excitada por transformador de alta reatância com tensão primária de 127 ou 220 V e tensão secundária de 2 a 15 kV.

c. Possui um tubo de descarga de quartzo que suporta alta temperatura com eletrodo auxiliar de tungstênio recoberto de material emissor de elétrons, cuja função é dar a partida do arco elétrico no tubo.

Associe corretamente cada tipo de lâmpada com as características apresentadas.

• A.



• B.



• C.



• D.



• E.



As lâmpadas normalmente usadas em instalações elétricas residenciais denominadas incandescente, fluorescente compacta e halógena PAR têm base do tipo

• A. Edison, padrão E-40.
• B. Edison, padrão E-27.
• C. Edison, padrão E-12.
• D. Baioneta, padrão B-22.
• E. Baioneta, padrão B-10.
