Questões sobre Instalacao Elétrica

Qual dos seguintes procedimentos NÃO é apropriado para considerar desenergizada uma instalação elétrica?

• A. Seccionamento.
• B. Impedimento de reenergização.
• C. Constatação da ausência de tensão.
• D. Instalação de potenciômetros.
• E. Instalação da sinalização de impedimento de reenergização.

Assinale a alternativa que completa corretamente a lacuna. Para diminuir a resistência do solo, onde será aterrado o SPDA, tem-se algumas práticas, como aumentar o número de hastes enterradas (em paralelo) e instalar as hastes em furos de 0,30 m de diâmetro (na profundidade da haste), e preenchê-lo com ___________________.

• A. argila expandida
• B. sal grosso
• C. pó de mica
• D. bentonita

Assinale a alternativa correta. Segundo as normas pertinentes, as instalações elétricas de média tensão apontam a faixa de:

• A. 1,5 kV – 9,6 kV
• B. 1,0 kV – 36,2 kV
• C. 1,0 kV – 13,2 kV
• D. 1,5 kV – 48,2 kV

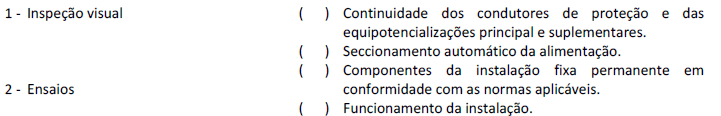

Instalações elétricas novas ou instalações nas quais foram realizadas reformas/ampliação devem ser ensaiadas e inspecionadas durante a execução e/ou quando concluídas, cujo objetivo é o de se verificar se estão em conformidade com as prescrições da norma técnica pertinente. Em relação à verificação final, a coluna da esquerda apresenta os tipos de verificação e a da direita, o que é verificado por cada tipo. Numere a coluna da direita de acordo com a da esquerda.

Marque a sequência correta.

• A. 2, 2, 1, 2
• B. 1, 2, 1, 2
• C. 1, 1, 2, 1
• D. 2, 2, 1, 1

Em instalações elétricas industriais, um índice que pode ser usado para avaliar se o consumo de energia é racional é o fator de

• A. simultaneidade.
• B. utilização.
• C. carga.
• D. consumo.

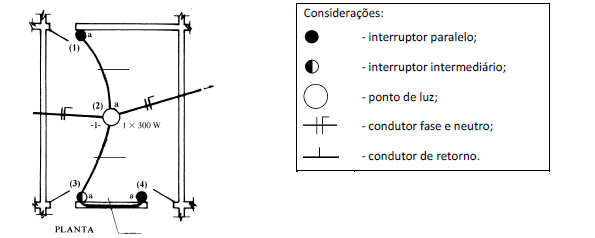

A figura mostra uma planta baixa parcial de uma instalação elétrica que contém um ponto de luz e três pontos de comando, simbolizados de acordo com a norma de símbolos gráficos para instalações elétricas prediais.

A representação simbólica válida dos condutores referentes aos trechos (1)-(2), (2)-(3) e (3)-(4) é, respectivamente:

• A.
• B.
• C.
• D.

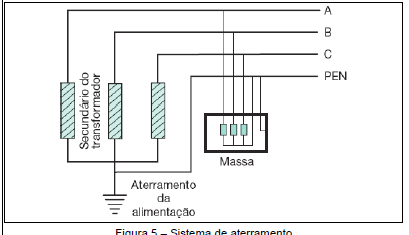

A Figura 5 mostra um sistema de aterramento utilizado em instalações elétricas.

Qual é o tipo de aterramento mostrado na figura?

• A. TT
• B. TN-C-S
• C. TN-C
• D. IT

A utilização dos dispositivos a corrente diferencial-residual (DR) contra contatos diretos, e também contra contatos indiretos, exige a adequação da instalação para que o dispositivo funcione corretamente. A respeito do uso do DR, analise as afirmativas.

I - Ao utilizar um único DR de alta sensibilidade na instalação elétrica, deve-se garantir que a corrente de fuga em condições normais não ultrapasse 15 mA.

II - Instalações elétricas alimentadas da rede pública em baixa tensão que utilizem o esquema TN-C devem ser transformadas no esquema TT para poder utilizar o DR.

III - Uma solução aplicável em instalações de pequeno porte (residência, apartamento, comércio) é o uso de um único DR de alta sensibilidade, como interruptor geral, no quadro de força de luz (quadro principal).

IV - A instalação do dispositivo DR em cada derivação da instalação, ou seja, em cada circuito terminal, caso exista mais de um, não é uma solução tecnicamente correta.

Está correto o que se afirma em

• A. I e III, apenas.
• B. II e IV, apenas.
• C. I, II e III, apenas.
• D. II, III e IV, apenas.

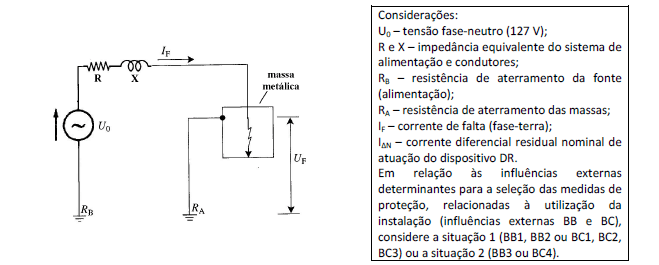

A figura mostra o circuito equivalente monofásico de uma instalação elétrica que possui o esquema TT.

 A proteção contra contatos indiretos estará garantida se

• A.
• B.
• C.
• D.

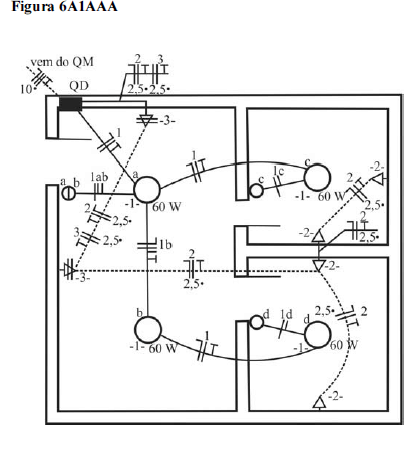

Com base na figura 6A1AAA, que ilustra uma planta baixa de um trecho de residência com a respectiva instalação elétrica, assinale a opção correta.

• A. O quadro de distribuição é alimentado por rede trifásica.
• B. Todas as tomadas são do tipo 2P+T.
• C. As lâmpadas são alimentadas pelo circuito 2.
• D. Todos os eletrodutos estão embutidos na laje.
• E. No cômodo onde está o QD, há dois interruptores de duas seções.
