Questões sobre Instalacao Elétrica

Em instalações elétricas prediais, relé de impulso, dimmer e minuteria são tipos de dispositivos de comando de

• A.

  bomba de água.

• B.

  motor de elevador.

• C.

  trava elétrica.

• D.

  iluminação.

• E.

  detector de fumaça.

Na reforma das salas de um escritório, serão substituídos os condutores elétricos e as luminárias, por novas e mais eficientes. O projetista especificou, para cada sala alimentada por 220 volts, um disjuntor com condutor de fase de cobre na cor verde, de 1,5 mm² de seção reta, para atender tanto às novas luminárias (duas por sala, de 18 W cada) quanto às tomadas para computadores (dois por sala, de até 300 W cada). Com base na norma brasileira pertinente para instalações elétricas de baixa tensão, assinale a opção correta acerca da situação apresentada.

• A.

  O condutor especificado não atende ao critério de seção mínima para condutores de força.

• B.

  O projeto está adequado, visto que a corrente de carga resultante é extremamente igual à corrente suportada pelo condutor especificado.

• C.

  As cargas de iluminação e de força podem compartilhar o mesmo disjuntor, sempre que esta opção resultar em economia de disjuntores para o custo total da reforma.

• D.

  Como precaução, visando garantir a segurança, considerando um aumento de carga (instalação de mais um computador na sala, por exemplo), o projetista deveria sempre especificar condutor com seção reta igual ou superior a 6 mm².

• E.

  O condutor de fase deveria ser especificado na cor azul, no lugar do verde.

Acerca do dimensionamento do condutor neutro, conforme as prescrições da norma brasileira para instalações elétricas de baixa tensão, assinale a opção correta.

• A.

  Em algumas situações, a seção reta do condutor neutro deve ser maior que a dos condutores de fase.

• B.

  Se o material condutor utilizado for o cobre, a seção mínima do condutor neutro deve ser igual ou superior a 16 mm².

• C.

  Em qualquer situação, os condutores neutro e de fases terão a mesma seção reta.

• D.

  A seção reta do condutor neutro será sempre igual à metade da dos condutores de fase.

• E.

  A seção reta do condutor neutro deve ser sempre a mesma utilizada para o condutor de proteção.

De acordo com a norma que versa sobre segurança em instalações e serviços em eletricidade, assinale a opção correta.

• A.

  Apenas as empresas com carga instalada com potência superior a 75 kW estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos.

• B.

  As vestimentas de trabalho devem ser adequadas às atividades e serem escolhidas considerando condutibilidade, inflamabilidade, influências eletromagnéticas e outras propriedades inerentes ao ambiente de trabalho.

• C.

  Tanto em alta tensão quanto em baixa tensão, é inadmissível a realização, por uma única pessoa qualificada, de serviços em instalações elétricas energizadas.

• D.

  As medidas de proteção individual incluem isolação das partes vivas, obstáculos, barreiras, sinalização e sistema de seccionamento automático de alimentação.

• E.

  Todos os trabalhadores, mesmo o pessoal não técnico que atua nas proximidades de sistemas elétricos, devem fazer anualmente curso básico de segurança em instalações e serviços com eletricidade, e a cada dois anos, curso complementar de segurança no sistema elétrico de potência e em suas proximidades.

As tomadas de uso específico são destinadas à ligação de equipamentos fixos e estacionários, como é o caso de:

• A.

  Aspirador de pó;

• B.

  Furadeira;

• C.

  Chuveiro;

• D.

  Secador de cabelo.

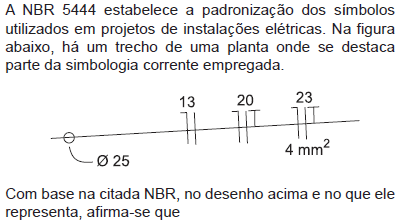

• A.

  I – L , II – M , III – N , IV – O

• B.

  I – L , II – M , III – O , IV – K

• C.

  I – M , II – L , III – K , IV – N

• D.

  I – M , II – L , III – O , IV – N

• E.

  I – O , II – M , III – K , IV – N

• A.

  há dois circuitos com condutores elétricos de 2,5 mm².

• B.

  há três circuitos no eletroduto e somente dois possuem condutor de proteção.

• C.

  há apenas dois circuitos monofásicos.

• D.

  o circuito 25 está representado.

• E.

  a dimensão em milímetro do eletroduto indicado é dispensável.

Durante a manutenção de uma instalação elétrica de baixa tensão, verificou-se que um cabo isolado, com isolação de PVC, estava sobrecarregado. O eletricista optou por trocar esse cabo por um outro de mesma bitola, porém com isolação de XLPE. A respeito dessa opção, conclui-se que a(o)

• A.

  adoção de cabos com isolação de XLPE não é indicada para instalação de baixa tensão.

• B.

  adoção de cabos com isolação de XLPE agrava o problema da sobrecarga.

• C.

  troca da isolação não interfere na capacidade de condução do cabo elétrico.

• D.

  problema da sobrecarga é possível de ser solucionado com a isolação de XLPE.

• E.

  problema da sobrecarga não é possível de ser solucionado mantendo-se a mesma bitola.

A NBR 5410 estabelece as condições que devem ser satisfeitas, em relação às instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. No que é estabelecido em relação a sua abrangência e especificações, a Norma

• A.

  não se aplica a áreas descobertas das propriedades, externas às edificações.

• B.

  não se aplica às linhas elétricas fixas de sinal, com exceção dos circuitos internos dos equipamentos.

• C.

  não se aplica a áreas de canteiros de obra, feiras, exposições e outras instalações temporárias.

• D.

  aplica-se aos circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1.500 V em corrente alternada, com frequências inferiores a 1 kHz, ou a 2.500 V em corrente contínua.

• E.

  aplica-se a áreas de reboques de acampamento (trailers), locais de acampamento (campings), marinas e instalações análogas.

Em instalações e serviços em eletricidade, deve ser adotada sinalização adequada de segurança. Cada cor tem seu significado específico e deve ser bem interpretada a fim de evitar acidentes. A esse respeito, analise as afirmativas abaixo.

I - O vermelho é usado para assinalar perigo.

II - O verde é a cor que caracteriza “segurança”.

III - O preto é empregado para indicar as canalizações de inflamáveis e combustíveis de alta viscosidade.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.
