Questões sobre Máquinas Elétricas

Lista completa de Questões sobre Máquinas Elétricas para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.

Acerca de máquinas elétricas, julgue os próximos itens. Embora o motor síncrono seja insensível às variações de frequência da rede elétrica, sua velocidade de rotação varia de acordo com a potência de carga acoplada ao seu eixo.

  • C. Certo
  • E. Errado

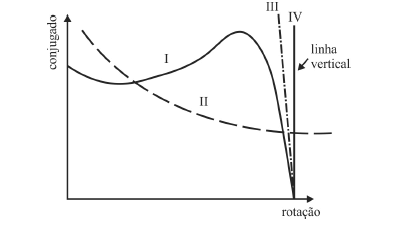

A figura acima ilustra características operacionalmente viáveis de conjugado versus rotação do eixo para quatro diferentes tipos de motores identificados por I, II, III e IV. Com base nessas informações, julgue os itens seguintes.

O motor IV apresenta características típicas de motores de indução com rotor bobinado, ao passo que o motor I tem características de motores de indução em gaiola.

  • C. Certo
  • E. Errado



A figura acima ilustra características operacionalmente viáveis de conjugado versus rotação do eixo para quatro diferentes tipos de motores identificados por I, II, III e IV. Com base nessas informações, julgue os itens seguintes.

O motor II apresenta característica que mais se assemelha à de funcionamento de um motor CC com campo em derivação (campo shunt).

  • C. Certo
  • E. Errado

  • A. In1 ≅ 4.In2
  • B. In1 >> In2
  • C. In1 << In2
  • D. In1 ≅ In2
  • E. In1 ≅ 2.In2

Estando a chave CH fechada, em regime permanente, qual será o valor, em ampères, da componente de sequência negativa das correntes Ia, Ib e Ic mostradas na Figura?

  • A.
  • B.
  • C.
  • D.
  • E.

Julgue os itens seguintes, a respeito dos motores elétricos de indução e diagramas de comando.

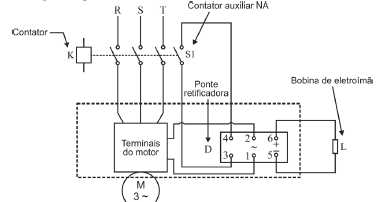

O motor trifásico com freio, também conhecido como motofreio trifásico, é constituído de um motor trifásico de indução acoplado a um freio com disco. O freio é ativado por um eletroímã cuja alimentação é fornecida por uma fonte de corrente contínua constituída por uma ponte retificadora, alimentada diretamente pela rede elétrica local. Os motofreios dividem-se em três categorias, de acordo com a velocidade da frenagem. A figura abaixo ilustra um sistema de ligação para frenagem rápida.



  • C. Certo
  • E. Errado

Julgue os itens seguintes, a respeito dos motores elétricos de indução e diagramas de comando. Uma das desvantagens do motor com rotor do tipo gaiola de esquilo é a necessidade de utilizar escovas e comutadores, que causam problemas relacionados a desgaste e manutenção.

  • C. Certo
  • E. Errado

Julgue os itens seguintes, a respeito dos motores elétricos de indução e diagramas de comando.

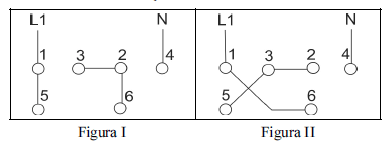

As figuras I e II abaixo ilustram, respectivamente, um esquema de ligação de motores monofásicos com seis terminais e tensão de alimentação de 220 V, e um esquema utilizado para motores com tensão de alimentação de 110 V.

  • C. Certo
  • E. Errado

Acerca de transformadores, julgue os itens abaixo. Em um transformador ideal, a resistividade do enrolamento é considerada nula, e a permeabilidade do núcleo de ferro, infinita. Dessa forma, despreza-se a resistência dos enrolamentos e a relutância do caminho magnético, não havendo dispersão do fluxo magnético, que fica concentrado no núcleo.

  • C. Certo
  • E. Errado

Acerca de transformadores, julgue os itens abaixo. As perdas no núcleo ferromagnético em transformadores reais devem-se, entre outros fatores, à histerese do material, que independe da frequência de operação do transformador.

  • C. Certo
  • E. Errado
