Questões sobre Propagação

As curvas de dispersão modal de um guia dielétrico laminar (slab) simétrico sem perdas podem ser apresentadas por meio das curvas universais b versus V. Sobre isso, assinale a alternativa correta.

• A.

  São válidas para slabs com alto contraste de índices. Para altas frequências b tende a 1. b tendendo a zero caracteriza a região de forte confinamento.

• B.

  São válidas para slabs independente se o contraste de índices é alto ou baixo. Para altas frequências b tende a 1. b tendendo a zero caracteriza a região do corte.

• C.

  São válidas para slabs com baixo contraste de índices. Para altas frequências b tende a 0. b tendendo a zero caracteriza a região de forte confinamento.

• D.

  São válidas para slabs dependente se o contraste de índices é alto ou baixo. Para altas frequências b tende a 0. b tendendo a zero caracteriza a região do corte.

• E.

  São válidas para slabs com baixo contraste de índices. Para altas frequências b tende a 1. b tendendo a zero caracteriza a região de fraco confinamento.

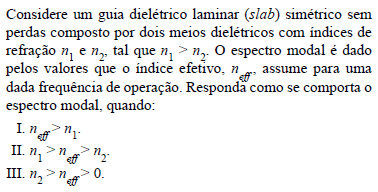

• A.

  I. Não existem modos. II. É discreto e finito. III. É contínuo.

• B.

  I. Existem alguns modos. II. É contínuo. III. É discreto e finito.

• C.

  I. Não existem modos. II. É discreto e infinito. III. É contínuo.

• D.

  I. Existem alguns modos. II. É contínuo. III. É discreto e infinito.

• E.

  I. É contínuo. II. É discreto e finito. III. Não existem modos.

Considere um guia óptico integrado reto com constante de atenuação α dada por 0,8 dB/cm. Expresse esta constante em Np/km.

Assuma log₁₀ e = 0,4 e ln 10 = 2,3

• A.

  18,4 × 10⁵

• B.

  2 × 10⁴

• C.

  36,8 × 10⁵

• D.

  10⁴

• E.

  3, 2 × 10⁴

A descrição da propagação eletromagnética em termos de raios é baseada na chamada Teoria da Óptica Geométrica (TOG). Considerando somente meios homogêneos, assinale a alternativa correta relacionadas com a TOG.

• A.

  Vale para ambientes nos quais as dimensões dos obstáculos são muito menores que o comprimento de onda. Os raios percorrem percursos de máximas distâncias. Os raios diretos e refletidos percorrem percursos retos.

• B.

  Vale para ambientes nos quais as dimensões dos obstáculos são muito maiores que o comprimento de onda. Os raios percorrem percursos de mínimas distâncias. Os raios diretos e refletidos percorrem percursos curvos.

• C.

  Vale para ambientes nos quais as dimensões dos obstáculos são muito maiores que o comprimento de onda. Os raios percorrem percursos de máximas distâncias. Os raios diretos e refletidos percorrem percursos retos.

• D.

  Vale para ambientes nos quais as dimensões dos obstáculos são muito menores que o comprimento de onda. Os raios percorrem percursos de mínimas distâncias. Os raios diretos e refletidos percorrem percursos curvos.

• E.

  Vale para ambientes nos quais as dimensões dos obstáculos são muito maiores que o comprimento de onda. Os raios percorrem percursos de mínimas distâncias. Os raios diretos e refletidos percorrem percursos retos.

Julgue os itens de 81 a 86, acerca de transmissão digital e analógica de sinais.

Se, a partir de uma antena omnidirecional, for radiado um sinal com potência de 20 W, e se a sensibilidade mínima do receptor for de -110 dBm, então a perda máxima de percurso será igual a 153 dB.

• C. Certo
• E. Errado

Considere que um sinal senoidal analógico de frequência 40 MHz seja transmitido por meio de um cabo coaxial a um conversor analógico/digital (A/D), que realiza conversão com resoluções de 8 bits e taxa de amostragem f_S, e que se pretenda converter esse sinal analógico em um sinal digital quantizado em 80 níveis diferentes, no mínimo. Com base nessas informações e considerando, ainda, que log₁₀80 = 1,903 e log₁₀2 = 0,3010, julgue os próximos itens.

É conveniente a utilização de um cabo coaxial de comprimento próximo a 1,9 m para minimização de perdas por irradiação.

• C. Certo
• E. Errado

Considerando um enlace em radiovisibilidade e sem obstrução da primeira zona de Fresnel na faixa de UHF, a atenuação percebida no espaço livre entre as antenas depende:

Está(ão) correto(s) o(s) item(ns):

• A.

  1 apenas.

• B.

  2 e 3 apenas.

• C.

  2 apenas.

• D.

  1, 3 e 5 apenas.

• E.

  1 e 4 apenas.

Acerca de características de um sistema de radar usado para determinar a velocidade de veículos, e considerando que ele opere na freqüência de 9 GHz, julgue os itens a seguir.

Considere que a antena do sistema seja posicionada a uma distância de 1,5 m da superfície do solo. Nesse caso, para as condições de operação do radar, tanto o sinal transmitido até um veículo como o sinal refletido por este utilizam a onda de superfície como mecanismo principal de propagação.

• C. Certo
• E. Errado

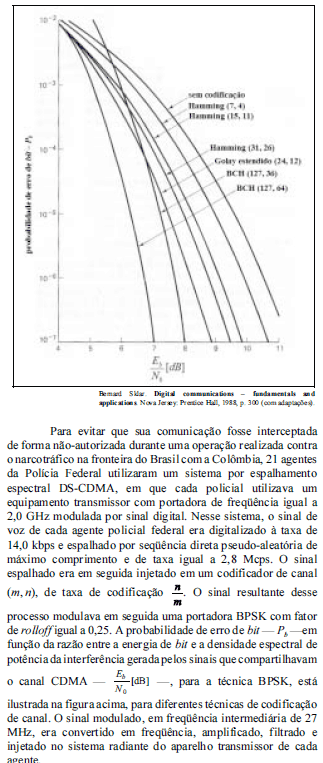

Com relação a essa situação hipotética e considerando desprezíveis o ruído térmico na recepção do sinal espalhado de cada agente e outros tipos de degradação do canal não mencionados acima, sabendo que o sistema operava com probabilidade de erro de bit inferior ou igual a 10^-6 e que os 21 agentes da Polícia Federal podiam operar simultaneamente seus aparelhos transmissores, julgue os itens de 91 a 97.

Para que o sistema tivesse o melhor desempenho possível em capacidade e probabilidade de erro de bit, a função de correlação cruzada entre duas seqüências pseudo-aleatórias quaisquer utilizadas deveria ser a menor possível.

• C. Certo
• E. Errado
