Questões sobre Proteção de barramentos de baixa tensão domicilares e industriais

• A.

  dispositivo diferencial-residual.

• B.

  fusível DIAZED.

• C.

  fusível NEOZED.

• D.

  dispositivo de proteção contra surtos.

• E.

  disjuntor termomagnético.

Os dispositivos de proteção utilizados nas instalações elétricas têm a finalidade de garantir a segurança dos usuários e dos componentes da instalação. Nas instalações elétricas de baixa tensão, o dispositivo de proteção que atua contra choques elétricos e efeitos térmicos é o(a)

• A.

  fusível

• B.

  relé direcional

• C.

  chave-faca

• D.

  disjuntor termomagnético

• E.

  disjuntor diferencial residual

Os disjuntores termomagnéticos são dispositivos utilizados para a proteção das instalações elétricas, sendo amplamente empregados nas instalações elétricas prediais e industriais. Em instalações elétricas de baixa tensão, o dimensionamento adequado dos disjuntores

• A.

  é baseado na impedância de curto-circuito vista pelo ponto de conexão da instalação elétrica.

• B.

  deve garantir que a capacidade de condução de corrente dos condutores seja maior que a corrente nominal dos disjuntores.

• C.

  deve interromper os condutores fase e neutro, no caso de atuação por curto-circuito.

• D.

  previne acidentes causados por correntes de fuga na instalação, protegendo pessoas contra choques elétricos e evitando ainda o desperdício de energia.

• E.

  garante que os mesmos desarmem apenas a fase em sobrecarga, no caso de disjuntores bipolares e tripolares.

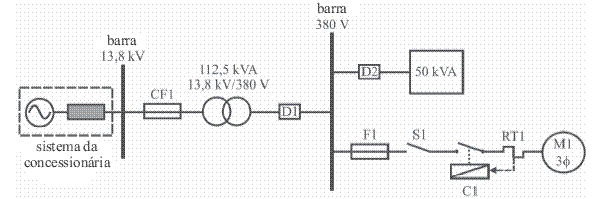

Na figura abaixo, é ilustrado um sistema elétrico no qual está incluída a rede elétrica de baixa tensão e alguns dos seus dispositivos de comando e de proteção, como os disjuntores termomagnéticos tripolares de baixa tensão D1 e D2, o fusível NH de baixa tensão F1, o contator magnético tripolar C1, a chave seccionadora tripolar de baixa tensão S1 e o relé bimetálico de sobrecarga trifásico RT1.

O tempo de atuação do fusível F1 é determinado de pontos que se localizam sobre a sua curva de tempo mínimo de fusão de corrente.

• C. Certo
• E. Errado

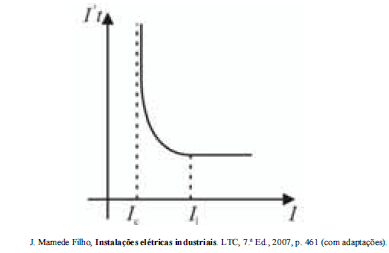

Considerando a figura acima, que mostra a curva típica da integral de Joule para um cabo de baixa tensão, julgue os itens que se seguem, acerca de proteção de barramentos de baixa tensão.

No gráfico acima, I_C representa a capacidade nominal de corrente do cabo e I_R é o valor de corrente no cabo com o qual se tem, provavelmente, o início do processo de deterioração da isolação do condutor.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra a curva típica da integral de Joule para um cabo de baixa tensão, julgue os itens que se seguem, acerca de proteção de barramentos de baixa tensão.

A integral de Joule de cabos e componentes, como disjuntores, é determinada usualmente por meio de simulações computacionais, em que cada componente é representado por um circuito elétrico equivalente apropriado. A realização de ensaios para determinar a referida curva é um procedimento dispendioso e, por isso, pouco utilizado.

• C. Certo
• E. Errado

Quanto à proteção de barramentos de baixa tensão domiciliares e(ou) industriais, julgue os itens que se seguem.

Fusíveis protegem os circuitos elétricos exclusivamente contra curto-circuitos, e disjuntores, exclusivamente contra sobrecargas.

• C. Certo
• E. Errado

Quanto à proteção de barramentos de baixa tensão domiciliares e(ou) industriais, julgue os itens que se seguem.

Os dispositivos de proteção contra surtos (DPS) devem ser instalados o mais próximo possível do ponto de entrada da unidade consumidora. Entretanto, DPSs adicionais podem ser necessários para a proteção de equipamentos sensíveis.

• C. Certo
• E. Errado

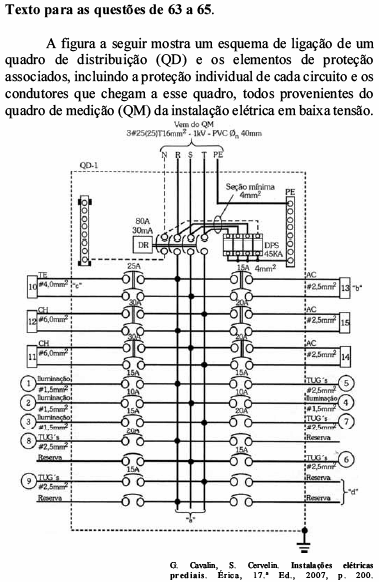

A respeito dos disjuntores para proteção direta dos circuitos no QD mostrado, assinale a opção correta.

• A.

  Todos utilizam como isolante o ar.

• B.

  O isolante utilizado por cada um é o óleo mineral.

• C.

  O disjuntor de menor capacidade é o que protege o circuito 14.

• D.

  Os disjuntores dos circuitos reservas têm todos corrente nominal igual a 10 A, pois este é o menor valor disponível comercialmente para disjuntores (valor de corrente obrigatório para circuitos reservas).

A respeito da proteção de barramentos de baixa tensão domiciliares, julgue os próximos itens.

O uso de dispositivo diferencial-residual (DR) em uma instalação elétrica dispensa o uso de condutor de proteção.

• C. Certo
• E. Errado
