Questões sobre Proteção do Sistema de Energia

Para proteção da média tensão de uma subestação de 2000 kVA, 13800/380 V, é mais apropriada a utilização de

• A.

  relés secundários de sobrecorrente de fase e neutro, atuando sobre disjuntor.

• B.

  relés primários trifásicos de sobrecarga, para proteção das três fases, atuando sobre disjuntor.

• C.

  fusíveis do tipo rápido nas três fases associados a disjuntores a pequeno volume de óleo.

• D.

  fusíveis do tipo retardado nas três fases associados a relés primários trifásicos de sobrecarga.

• E.

  disparadores diretos de sobrecorrente, atuando sobre disjuntor.

Após a leitura dos itens a seguir, identifique a afirmação correta com relação à proteção de instalações elétricas:

I. A chave-faca é um dispositivo de proteção contra sobretensão em transformadores instalados em postes.

II. No disjuntor termomagnético os disparadores térmicos e magnéticos atuam na proteção, respectivamente, dos casos de sobrecorrente e corrente de curto-circuito.

III. Na partida de um motor de indução trifásico, por intermédio de uma chave triângulo-estrela, a proteção deve ser feita somente por fusível.

IV. A gaiola de Faraday é um dos dispositivos externos de proteção contra descargas atmosféricas definidos pela Norma Técnica Brasileira.

A seqüência CORRETA é:

• A.

  As assertivas I, II, III e IV estão corretas.

• B.

  Apenas a assertiva II está correta.

• C.

  Apenas as assertivas II e IV estão corretas.

• D.

  Apenas as assertivas I, III e IV estão corretas

Após a leitura dos itens a seguir, identifique a afirmação correta com relação aos objetivos dos sistemas de aterramento:

I. Proporcionar um caminho de escoamento para o terra das descargas atmosféricas ou sobretensões devidas a manobras de equipamentos.

II. Interligar eletricamente objetos condutores ou carregados, de forma a ter as menores diferenças de potencial possíveis.

III. Proporcionar o escoamento para a terra da eletricidade estática gerada por equipamentos ou por indução, evitando faiscamento.

IV. Diminuir valores de tensão fase-terra do sistema, fixando a tensão de isolação a valores determinados.

A seqüência CORRETA é:

• A.

  Apenas as assertivas II, III e IV estão corretas.

• B.

  Apenas as assertivas I, III e IV estão corretas.

• C.

  Apenas as assertivas II e III estão corretas.

• D.

  As assertivas I, II, III e IV estão corretas.

Em relação aos sistemas de proteção contra descargas elétricas é INCORRETO afirmar:

• A.

  Gaiola de Faraday é composta por um ou mais captores de quatro pontas, montados sobre mastro. A altura deve ser calculada conforme as dimensões da edificação. Num sistema de pára-raios pode haver vários deles.

• B.

  A proteção externa que a norma NBR 5419/0, da ABNT, exige, não contempla a proteção de equipamentos eletroeletrônicos (televisores, vídeos, computadores, telefones, antenas, etc.).

• C.

  Para proteção de equipamentos eletroeletrônicos, é necessária a instalação de supressores de transientes nos quadros de energia elétrica, linhas telefônicas ou cabos de sinal das antenas.

• D.

  O pára-raios funciona em 3 subsistemas: sistema de captação, sistema de condução e sistema de aterramento.

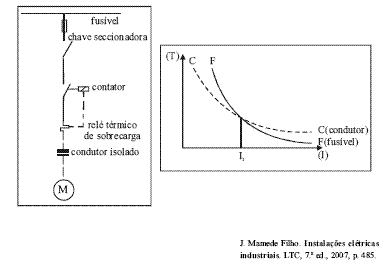

Com base nas figuras acima, que mostram o diagrama unifilar simplificado do circuito que alimenta um motor de indução trifásico e as curvas tempo versus corrente do fusível e condutor, julgue os itens de 57 a 60, acerca dos dispositivos de proteção no circuito.

Supondo que o dispositivo fusível no circuito de força do motor tenha sido dimensionado de modo a atender todos os requisitos de proteção contra as correntes de curto-circuito, então o fusível nesse circuito deverá proteger a chave seccionadora, o contator, o relé térmico de sobrecarga e o condutor.

• C. Certo
• E. Errado

Com base nas figuras acima, que mostram o diagrama unifilar simplificado do circuito que alimenta um motor de indução trifásico e as curvas tempo versus corrente do fusível e condutor, julgue os itens de 57 a 60, acerca dos dispositivos de proteção no circuito.

O fusível permite a proteção do condutor para valores de corrente superiores a I₁ .

• C. Certo
• E. Errado

Com base nas figuras acima, que mostram o diagrama unifilar simplificado do circuito que alimenta um motor de indução trifásico e as curvas tempo versus corrente do fusível e condutor, julgue os itens de 57 a 60, acerca dos dispositivos de proteção no circuito.

Os fusíveis interrompem diretamente o circuito, atuando por destruição do seu elemento fusível. Caso os fusíveis sejam especiais, como os do tipo diazed ou NH, os elementos fusíveis serão recuperáveis, passíveis, então, de ser reaproveitados.

• C. Certo
• E. Errado

A instalação de um sistema de pára-raios não está isenta de falhas, podendo a construção protegida, nesse caso, ser atingida por uma descarga atmosférica. Em função disso, existem diferentes níveis de proteção, que fundamentam os projetos desse tipo de sistema. Acerca desse assunto, julgue o item subsequente.

Os níveis de proteção definidos e aceitos, de acordo com norma brasileira específica para o assunto, são quatro. Desses, o menos severo com relação à perda de patrimônio é o primeiro deles, justificado pela aplicação a construções onde não é rotineira a presença de pessoas.

• C. Certo
• E. Errado

A respeito de relés do tipo eletromecânico e de suas aplicações para a proteção em sistemas elétricos de potência, julgue os itens que se seguem.

Se um relé de bloqueio utilizado para a proteção de um gerador síncrono for acionado, nesse caso, o seu rearme somente é possível com intervenção humana.

• C. Certo
• E. Errado

A respeito de relés do tipo eletromecânico e de suas aplicações para a proteção em sistemas elétricos de potência, julgue os itens que se seguem.

No que se refere à tecnologia de construção, os relés eletromecânicos são os mais modernos, quando comparados aos demais tipos de relés.

• C. Certo
• E. Errado
