Questões sobre Sistemas de Comunicação

Acerca dos princípios de comunicações, julgue os itens a seguir.

Multiplexação por divisão em frequência é uma técnica normalmente utilizada na comutação analógica, enquanto multiplexação por divisão no tempo é uma técnica comumente empregada na comutação digital.

• C. Certo
• E. Errado

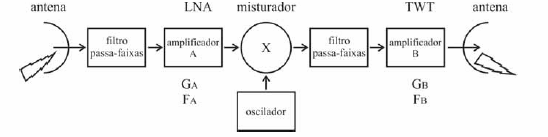

Considerando o sistema de comunicações representado pelo diagrama de blocos acima, julgue os itens subsecutivos.

Considerando-se que o sistema tenha sido projetado para transmitir um sinal no enlace de subida com frequência de 3,720 MHz, é correto inferir que o sistema opera em Banda C.

• C. Certo
• E. Errado

Considerando o sistema de comunicações representado pelo diagrama de blocos acima, julgue os itens subsecutivos.

Esse diagrama representa, de maneira simplificada, um transponder de satélite no qual há modulação e demodulação da mensagem transmitida.

• C. Certo
• E. Errado

Considerando o sistema de comunicações representado pelo diagrama de blocos acima, julgue os itens subsecutivos.

• C. Certo
• E. Errado

Considerando o sistema de comunicações representado pelo diagrama de blocos acima, julgue os itens subsecutivos.

Caso a EIRP (equivalent isotropic radiated power) do satélite o enlace de descida seja de 60 dBW, o ganho da antena, de 50 dBi e a potência de saída do amplificador TWT, de 15 dBW, então o recuo de potência (back-off) de saída do amplificador deverá ser de -5 Db.

• C. Certo
• E. Errado

Com relação ao sistema de LTE (long-term evolution), julgue os itens seguintes.

No Brasil, o sistema LTE está alocado na faixa de UHF, na qual a absorção de energia por moléculas de água é um fator relevante para o dimensionamento dos enlaces direto e reverso.

• C. Certo
• E. Errado

Com relação ao sistema de LTE (long-term evolution), julgue os itens seguintes.

Na arquitetura de rede LTE são definidos, além do terminal móvel, três grandes blocos funcionais — eNb (E-UTRAN NodeB), MME (mobility management entity) e S-GW (serving gateway) — e dois tipos de interface — S1 e X2.

• C. Certo
• E. Errado

Num sistema típico de comunicações por fibras ópticas, a dispersão sabidamente limita as taxas de transmissão pelo alargamento que esse fenômeno provoca nos pulsos que se propagam ao longo da fibra. Considere uma fibra multi-modo típica com perfil de índice de refração do tipo degrau, coloque em ordem crescente de alargamento temporal provocado pelos principais mecanismos de dispersão: dispersão devida ao material (DM), dispersão devida à geometria da fibra, chamada de dispersão do guia ou geométrica (DG), e a dispersão inter-modal (DIM).

• A.

  DIM, DG, DM.

• B.

  DG, DM, DIM.

• C.

  DIM, DM, DG.

• D.

  DG, DIM, DM.

• E.

  DM, DG, DIM.

Na primeira metade dos anos 80 surgiu a terceira janela de operação nas comunicações ópticas à fibra, centrada em 1,55 micrometros. Essa janela passou a ser a mais utilizada, principalmente em sistemas de longa distância, a partir da primeira metade dos anos 90. Uma das principais causas foi a invenção do

• A.

  Semicondutor.

• B.

  Amplificador à Fibra Dopada com Érbio.

• C.

  Fotodiodo de Avalanche.

• D.

  Amplificador à Fibra por Efeito Raman.

• E.

  Fotodiodo PIN.

Existem três janelas no espectro que são utilizadas nos sistemas de comunicações ópticas, as quais estão centradas em 870 nm, 1 300 nm e 1 550 nm. Assinale a afirmativa correta associada a essas três janelas.

• A.

  870 nm: transmissão em altas taxas. 1 300 nm: mínimo de dispersão na sílica. 1 550 nm: máximo de perdas na sílica.

• B.

  870 nm: máximo de perdas na sílica. 1 300 nm: mínimo de dispersão na sílica. 1 550 nm: transmissão em altas taxas.

• C.

  870 nm: transmissão em baixas taxas. 1 300 nm: mínimo de perdas na sílica. 1 550 nm: mínimo de dispersão na sílica.

• D.

  870 nm: transmissão em baixas taxas. 1 300 nm: mínimo de dispersão na sílica. 1 550 nm: mínimo de perdas na sílica.

• E.

  870 nm: mínimo de perdas na sílica. 1 300 nm: máximo de dispersão na sílica. 1 550 nm: transmissão em altas taxas.
