Questões sobre Sistemas de Comunicação

Para se manter as interferências eletromagnéticas em níveis aceitáveis, bem como reduzir o efeito de sobretensões induzidas em uma rede de comunicação de dados, as seguintes providências devem ser tomadas, EXCETO

• A.

  disposição adequada das fontes potenciais de perturbações em relação aos equipamentos sensíveis.

• B.

  diversificação de entradas e saídas das linhas externas da edificação.

• C.

  equipotencialização de invólucros metálicos e blindagens.

• D.

  utilização de enlaces de fibra óptica ou enlaces sem fio na conexão entre edificações distintas.

Um satélite geo-estacionário de comunicações, na forma externa de um cilindro, é dividido basicamente em duas partes. Um cilindro estacionário, onde se aloja o sub-sistema de comunicações e um outro cilindro, giratório, que apresenta muito maior massa que o estacionário, e que contém o painel solar, as baterias, o sub-sistema de propulsão e o motor de apogeu.

O cilindro giratório tem a função de:

• A.

  receber a luz do sol igualmente em todas as posições;

• B.

  acionar os geradores elétricos para o carregamento das baterias;

• C.

  posicionar as baterias solares para a direção da luz do sol de modo que umas fiquem muito expostas e outras não;

• D.

  receber e transmitir os sinais de rádio (telefones e televisão) para toda a Terra;

• E.

  manter o satélite em posição estabilizada pela conservação do momento angular.

O tempo de vida de operação de um satélite de comunicações GEO é basicamente determinado:

• A.

  pela carga das baterias;

• B.

  pela radiação dos raios ultra violeta (UV) emitidos pelo sol;

• C.

  pelo atrito com a camada hidrogenada, muito rarefeita e constituída por átomos de hidrogênio;

• D.

  pelo combustível de acionamento dos foguetes de correção de posição;

• E.

  pela radiação dos Cinturões de Van Allen.

Com relação ao espectro de radiofreqüências, considere as seguintes afirmativas:

Assinale a alternativa correta.

• A.

  Somente as afirmativas 1, 2 e 3 são verdadeiras.

• B.

  Somente as afirmativas 1, 2 e 4 são verdadeiras.

• C.

  Somente as afirmativas 2, 3, 4 e 5 são verdadeiras.

• D.

  Somente as afirmativas 2, 4 e 5 são verdadeiras.

• E.

  Somente as afirmativas 1, 4 e 5 são verdadeiras.

Na figura a seguir, é mostrado o diagrama em blocos de um sistema de comunicação digital.

Numere a coluna da direita com base na coluna da esquerda.

Assinale a alternativa que apresenta a seqüência correta da coluna da direita, de cima para baixo.

• A.

  3 - 2 - 4 - 5 - 1.

• B.

  2 - 5 - 3 - 4 - 1.

• C.

  3 - 4 - 5 - 1 - 2.

• D.

  4 - 3 - 2 - 1 - 5.

• E.

  3 - 2 - 1 - 4 - 5.

Deseja-se transmitir, em dois segundos, uma mensagem alfanumérica composta por 100 caracteres. A transmissão será feita usando-se codificação ASCII (7 bits por caractere) seguida de mais um bit para detecção de erro por cada caractere (total de oito bits por caractere). Os símbolos transmitidos formam parte de um sinal com modulação por amplitude de pulso PAM M-ária com M = 32 níveis e serão enviados através de um canal de comunicações em banda base. Qual o valor da taxa de transmissão, em símbolos 32-PAM por segundo, que será utilizada?

• A.

  400 símbolos/s

• B.

  50 símbolos/s

• C.

  80 símbolos/s

• D.

  100 símbolos/s

• E.

  200 símbolos/s

Observe a figura abaixo.

Considere um sistema hidrotérmico caracterizado por

2 áreas elétricas distintas, onde a Área 1 contém 120 barras

e a Área 2 contém 80 barras. As áreas são interligadas

através de uma linha que se conecta às barras de números

101 e 201, conforme mostrado na figura. A expansão deste

sistema requer a duplicação desta interligação entre as

mesmas barras terminais. Nos modelos da rede do sistema

interligado, representados pelas matrizes Ybarra e Zbarra, a

representação desta duplicação causará alguma implicação?

• A.

  Não, nenhuma alteração nas matrizes Ybarra e Zbarra.

• B.

  Sim, modificação de todos os elementos das matrizes

  Ybarra e Zbarra

• C.

  Sim, modificação de todos os elementos das colunas

  relativas às barras 101 e 201 das matrizes Ybarra e Zbarra.

• D.

  Sim, modificação dos elementos diagonais e mútuos fora

  da diagonal relativos às barras 101 e 201 (4 elementos)

  das matrizes Ybarra e Zbarra.

• E.

  Sim, modificação dos elementos diagonais e mútuos fora

  da diagonal relativos às barras 101 e 201 (4 elementos)

  da matriz Ybarra e de todos os elementos da matriz Zbarra.

Julgue os próximos itens, acerca de conceitos de técnicas de modulação e multiplexação.

SDH (synchronous digital hierarchy) é um padrão que define uma tecnologia para a transmissão de informação multiplexada no domínio do tempo (TDM – time domain multiplexing) e que permite altas taxas de transmissão de dados. Nessa tecnologia, a fibra óptica é o meio de transmissão mais adequado, embora enlaces via rádio também possam ser empregados.

• C. Certo
• E. Errado

Considerando as tecnologias de distribuição de sinais de televisão por assinatura, julgue o item a seguir.

No Brasil, os operadores de televisão por assinatura utilizam como principais tecnologias o MMDS (multipoint multichannel distribution system), o DTH (direct to home) e as tecnologias a cabo. Enquanto o MMDS e o DTH empregam portadoras na faixa de microondas, o sistema via cabo consiste em rede com arquitetura HFC (hybrid fibercoaxial), que combina cabos ópticos e cabos coaxiais de cobre.

• C. Certo
• E. Errado

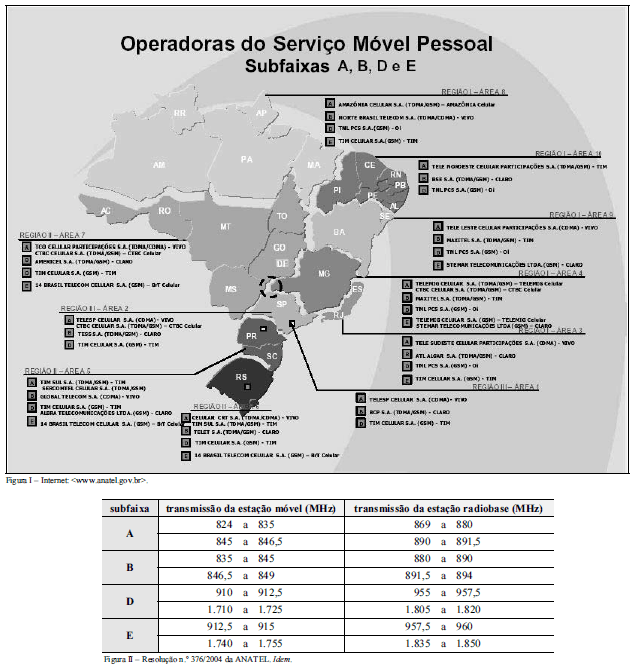

A figura I acima apresenta a distribuição das operadoras do Serviço Móvel Pessoal (SMP) no Brasil, indicando igualmente as subfaixas ou bandas de freqüências que essas empresas utilizam nas diversas áreas em que operam. A figura II apresenta as bandas de freqüências utilizadas nas diferentes subfaixas de operação do SMP, de acordo com a Resolução n.o 376/2004 da ANATEL. Considerando essas informações e sabendo que o SMP utiliza os conceitos de sistemas de telefonia móvel celular para atender aos usuários do sistema nas áreas indicadas no mapa da figura I, julgue os itens seguintes.

É correto concluir que, para a operação do SMP, as áreas indicadas no mapa da figura I são divididas em células, que, por sua vez, são agrupadas em clusters e utilizam parte do espectro eletromagnético compreendido nas subfaixas indicadas na figura II.

• C. Certo
• E. Errado
