Questões sobre transformadores de corrente

Os transformadores para instrumentos são equipamentos elétricos projetados e construídos especificamente para alimentarem instrumentos elétricos de medição, controle e proteção. Acerca desses equipamentos, julgue os itens seguintes.

Considerando transformadores de corrente para o mesmo nível de tensão primária, a saturação do núcleo magnético daqueles usados em serviços de medição ocorre para correntes primárias maiores que para a saturação do núcleo daqueles utilizados em serviços de proteção.

• C. Certo
• E. Errado

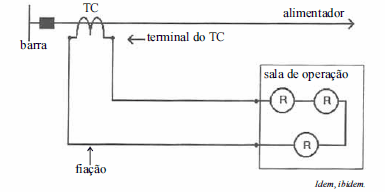

O esquema mostrado na figura acima ilustra a conexão dos terminais secundários de um transformador de corrente (TC) a relés de proteção (R) em uma subestação em alta tensão isolada a ar. Considerando essas informações, julgue os itens subsequentes.

Considere que o TC tenha sido dimensionado para ter corrente nominal de 500 A no primário e fator térmico igual a 1,2. Nessas condições, é correto afirmar que, caso ocorra curto-circuito no alimentador, a corrente no secundário do TC pode atingir o valor de 600 A.

• C. Certo
• E. Errado

O esquema mostrado na figura acima ilustra a conexão dos terminais secundários de um transformador de corrente (TC) a relés de proteção (R) em uma subestação em alta tensão isolada a ar. Considerando essas informações, julgue os itens subsequentes.

O local apropriado para a instalação de um TC é o pátio da subestação.

• C. Certo
• E. Errado

Acerca de transformador de corrente (TC) e transformador de potencial (TP), julgue os próximos itens.

Um TC com classe de exatidão 10 é adequado para ser utilizado tanto em serviços de medição quanto de proteção.

• C. Certo
• E. Errado

Acerca de transformador de corrente (TC) e transformador de potencial (TP), julgue os próximos itens.

A especificação de que determinado transformador possui relação de transformação 500/5 A refere-se tipicamente a um transformador de corrente.

• C. Certo
• E. Errado

Acerca de transformador de corrente (TC) e transformador de potencial (TP), julgue os itens a seguir.

A bobina primária de um TC é ligada em série com a carga à qual se objetiva medir, por exemplo, a corrente elétrica. No entanto, a medida deve ser realizada por instrumento apropriado que deve ser conectado ao secundário do TC.

• C. Certo
• E. Errado

A respeito de transformador de corrente (TC), julgue os itens subsequentes.

I O secundário é ligado em paralelo com a carga.

II Apresenta fio com seção maior na bobina do primário que na bobina do secundário.

III Tem poucas espiras na bobina do enrolamento primário.

IV Apresenta consumo de energia maior que um transformador de potência de sistemas de distribuição.

Estão certos apenas os itens

• A.

  I e II.

• B.

  I e IV.

• C.

  II e III.

• D.

  III e IV.

Para viabilizar a indicação de correntes de valores elevados (centenas a milhares de ampères) em instrumentos de painéis de comando, utiliza-se

• A.

  um transformador de potencial.

• B.

  um transformador de corrente.

• C.

  uma reatância shunt.

• D.

  um autotransformador.

• E.

  um variac.

Relacione a primeira coluna com a segunda coluna no que se refere aos tipos de Transformadores de Corrente (TC) para medição de energia:

(1) TC tipo barra

(2) TC tipo janela

(3) TC tipo enrolado

(4) TC tipo núcleo dividido

( ) É aquele constituído de uma abertura por meio do núcleo, por onde passa o condutor, fazendo a vez do enrolamento primário.

( ) É aquele em que o primário é constituído por uma barra fixada por meio do núcleo.

( ) É aquele em que o núcleo pode ser separado para permitir envolver um condutor que funciona como enrolamento primário.

( ) É aquele em que o enrolamento primário é constituído de um ou mais espiras, envolvendo o núcleo.

Assinale a alternativa que contém a seqüência CORRETA, de cima para baixo:

• A.

  4,1,3,2.

• B.

  2,1,4,3.

• C.

  2.3,4,1.

• D.

  2,1,3,4.

Considere um transformador de corrente TC com dois secundários, sendo um para medição de energia e outro para proteção elétrica.

É correto afirmar que:

• A.

  Quando apenas um dos secundários estiver sendo utilizado, o outro deve ficar aberto.

• B.

  Necessitando-se, para fins de medição de energia para faturamento, de dois circuitos secundários, pode-se usar o de proteção para esse objetivo.

• C.

  Tal tipo de TC, necessariamente, possui dois núcleos magnéticos.

• D.

  No secundário para proteção, devido às elevadas correntes possíveis, deve-se instalar fusível.

• E.

  Necessitando-se, para fins de proteção elétrica, de dois circuitos secundários, pode-se usar o de medição para esse objetivo.
