Questões sobre Transmissão

No que se refere a enlaces de rádio digital na faixa de micro-ondas terrestres, julgue os itens a seguir.

Em virtude de propiciarem maior eficiência espectral, as constelações QAM de ordem alta de modulação são comumente utilizadas em enlaces de alta capacidade de transmissão.

• C. Certo
• E. Errado

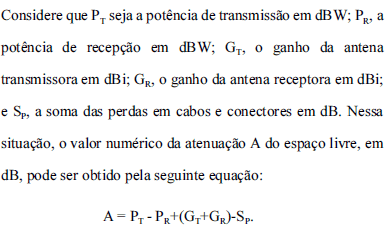

No que se refere a enlaces de rádio digital na faixa de micro-ondas terrestres, julgue os itens a seguir.

• C. Certo
• E. Errado

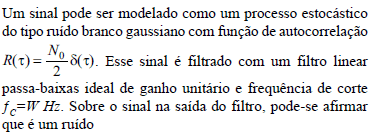

• A.

  branco não-gaussiano com potência P = WN₀

• B.



• C. gaussiano correlacionado com potência P = WN₀
• D.



• E.

  não-gaussiano e correlacionado com potência P = 2WN₀

Nos sistemas de comunicações por fibra óptica, a distância dos enlaces sem repetidoras para transmissões em altas taxas é limitada principalmente pelo fenômeno de

• A.

  Dispersão.

• B.

  Difração.

• C.

  Perdas.

• D.

  Refração.

• E.

  Cintilação.

Assinale a alternativa correta considerando um enlace de comunicações ópticas operando em 1 550 nm, composto por uma fibra típica monomodo, também conhecida como SMF (single mode fiber), e componentes típicos na transmissão e na recepção, como: laser semicondutor (LS), LED, fotodiodo PIN (FDPIN) e fotodiodo de avalanche (FDA).

• A.

  A largura espectral do LS é maior que o LED. A perda por acoplamento de um LS à SMF é maior que de um LED para uma SMF. O nível de ruído é maior num FDA que num FDPIN.

• B.

  A largura espectral do LS é menor que o LED. A perda por acoplamento de um LS à SMF é maior que de um LED para uma SMF. O nível de ruído é maior num FDA que num FDPIN.

• C.

  A largura espectral do LS é menor que o LED. A perda por acoplamento de um LS à SMF é menor que de um LED para uma SMF. O nível de ruído é menor num FDA que num FDPIN.

• D.

  A largura espectral do LS é maior que o LED. A perda por acoplamento de um LS à SMF é menor que de um LED para uma SMF. O nível de ruído é menor num FDA que num FDPIN.

• E.

  A largura espectral do LS é menor que o LED. A perda por acoplamento de um LS à SMF é menor que de um LED para uma SMF. O nível de ruído é maior num FDA que num FDPIN.

Considere um enlace óptico de 100 km, composto por um laser com 1 mW de saída, uma fibra óptica monomodo com perdas de 0,2 dB/km, e um fotodiodo com sensibilidade de 35 dBm. Assuma que as perdas por acoplamento entre a fonte para a fibra são de –2 dB, que as perdas devido às junções ao longo da fibra são de –1,5 dB, e que as perdas por acoplamento da fibra para o detetor são de –1,5 dB.

Assinale qual é a máxima distância que ainda poderia ser aumentada a esse enlace se mantivermos a mesma fonte, a fibra, as perdas nas junções, o detetor, e assumirmos 0 dB de margem.

• A.

  55 km.

• B.

  40 km.

• C.

  35 km.

• D.

  50 km.

• E.

  45 km.

O chaveamento de uma linha de transmissão em vazio é equivalente a uma manobra de banco de capacitores, porém há diferenças nas relações entre tensões e entre correntes nas duas situações. Acerca desse assunto, julgue o item abaixo.

Entre os fatores que influenciam as sobretensões de energização e abertura de linhas a vazio se incluem o comprimento da linha, as condições de aterramento da rede e a tensão pré-manobra.

• C. Certo
• E. Errado

A escolha de um nível adequado de tensão para a transmissão de energia elétrica deve contemplar aspectos técnicos e econômicos de projeto. Com relação a esse assunto, julgue os itens seguintes.

No caso da transmissão de um valor fixo de potência entre dois pontos de uma linha de transmissão, um nível de tensão nominal maior irá requerer menor corrente nominal e, consequentemente, nessas condições, será necessário um condutor de menor diâmetro.

• C. Certo
• E. Errado

A escolha de um nível adequado de tensão para a transmissão de energia elétrica deve contemplar aspectos técnicos e econômicos de projeto. Com relação a esse assunto, julgue os itens seguintes.

No projeto do sistema de transmissão, deverão ser contemplados custos fixos e operacionais. As perdas associadas ao sistema de transmissão fazem parte dos custos fixos, já os dispêndios relacionados a condutores, isoladores e faixa de passagem estão associados aos custos operacionais.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos a linhas de transmissão de sistemas de energia elétrica.

A função dos isoladores em uma linha de transmissão é exclusivamente mecânica: sustentar os condutores nas linhas de transmissão.

• C. Certo
• E. Errado
