Questões sobre Transmissão

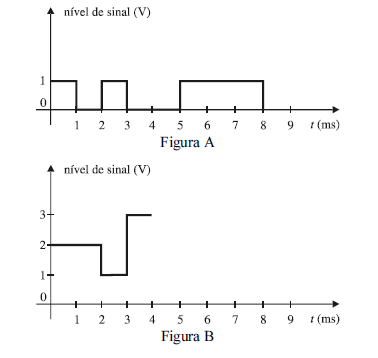

A mensagem binária 10100111, representada pelos níveis de sinal mostrados na figura A acima, será transmitida. Para essa finalidade, são projetados circuitos digitais para separar os bits em grupos de dois, na medida em que eles chegam em série do computador, sendo alocado, para cada par, um entre quatro níveis de tensão possíveis. Assim, aos pares binários (00), (01), (10) e (11) são atribuídas as tensões 0 V, 1 V, 2 V e 3 V, respectivamente. Dessa forma, para enviar a mensagem binária 10100111, o sistema quaternário desenvolvido deve transmitir 2 V, 2 V, 1 V e 3 V, conforme ilustrado na figura B acima. Com base nessas informações, julgue os itens seguintes.

A taxa de transferência e a taxa de baud da transmissão quaternária correspondem, respectivamente, ao dobro da taxa de transferência e ao dobro da taxa de baud da transmissão binária.

• C. Certo
• E. Errado

A mensagem binária 10100111, representada pelos níveis de sinal mostrados na figura A acima, será transmitida. Para essa finalidade, são projetados circuitos digitais para separar os bits em grupos de dois, na medida em que eles chegam em série do computador, sendo alocado, para cada par, um entre quatro níveis de tensão possíveis. Assim, aos pares binários (00), (01), (10) e (11) são atribuídas as tensões 0 V, 1 V, 2 V e 3 V, respectivamente. Dessa forma, para enviar a mensagem binária 10100111, o sistema quaternário desenvolvido deve transmitir 2 V, 2 V, 1 V e 3 V, conforme ilustrado na figura B acima. Com base nessas informações, julgue os itens seguintes.

A taxa de relógio (clock) do computador necessária para transmissão binária é a metade da taxa de relógio do computador para transmissão quaternária.

• C. Certo
• E. Errado

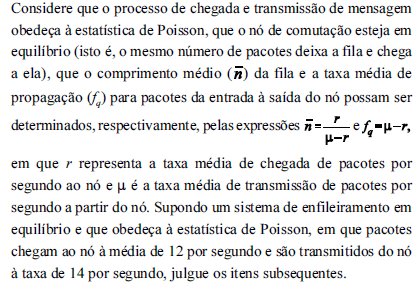

O tamanho mínimo do buffer do nó deve ser de 6 pacotes.

• C. Certo
• E. Errado

O tempo de atraso médio do nó equivale a 2 s.

• C. Certo
• E. Errado

Um gerador trifásico, simétrico, conectado em estrela, sequência ABC, tensão de linha 200 V, alimenta uma carga desequilibrada em triângulo cujas impedâncias entre as fases AB, BC e CA são, respectivamente, j10 ohms, j5 ohms e –j10 ohms. O módulo da corrente de linha na fase A é

• A.

  2 A

• B.

  20 A

• C.

  5 A

• D.

  10 A

• E.

  15 A

Em linhas de transmissão de energia elétrica, com tensões elevadas da ordem de 500 KV, a reatância série aproximada é

• A.

  igual a resistência série.

• B.

  10 a 20 vezes menor que a resistência série.

• C.

  o dobro da resistência série.

• D.

  20 a 30 vezes maior que a resistência série.

• E.

  a metade da resistência série.

As linhas de transmissão no Brasil possuem comprimento que varia de alguns metros até cerca de 1000 Km. Uma linha é classificada como curta quando possui

• A.

  comprimento que varia de 80 a 200 Km.

• B.

  comprimento menor que 80 Km.

• C.

  comprimento que varia de 200 a 400 Km.

• D.

  comprimento que varia de 400 a 500 Km.

• E. qualquer comprimento.

A distância média geométrica é uma grandeza utilizada em estudos de

• A.

  máquinas síncronas.

• B.

  linhas de transmissão.

• C.

  máquinas assíncronas.

• D.

  máquinas de corrente contínua.

• E.

  transformadores.

Uma linha de transmissão interliga duas subestações k e m: fluxo de potência ativa saindo de k é 100 MW e o fluxo de potência ativa saindo de m é -95 MW. A perda de potência ativa na linha é

• A.

  5 MW

• B.

  1 MW

• C.

  100 MW

• D.

  95 MW

• E.

  195 MW

• A.

  P_km > 0 e Q_km > 0

• B.

  P_km > 0 e Q_km = 0

• C.

  P_km = Q_km = 0

• D.

  P_km = 0 e Q_km < 0

• E.

  P_km < 0 e Q_km = 0
