Questões de Engenharia Elétrica da Fundação CESGRANRIO (CESGRANRIO)

Em uma instalação elétrica em baixa tensão ocorre uma falta entre uma das fases e o terra (fase entra em contato com o terra), acarretando uma corrente de falta. Dependendo do esquema de aterramento utilizado, TN ou TT, pode-se afirmar que esta corrente é:

• A.

  muito maior para o esquema TT.

• B.

  muito maior para o esquema TN.

• C.

  igual para os dois esquemas.

• D.

  um pouco maior em relação ao TT para o esquema TN.

• E.

  um pouco maior em relação ao TN para o esquema TT.

• A.

  37

• B.

  45

• C.

  52

• D.

  97

• E.

  150

Uma bateria de 48 V de corrente contínua, ao alimentar uma carga resistiva, fornece uma corrente de 80 A e a tensão entre seus terminais cai para 40 V. O valor da resistência interna da bateria, em ohms, e a potência elétrica fornecida à carga, em watts, respectivamente, são:

• A.

  0,1 e 640

• B.

  0,1 e 3200

• C.

  0,5 e 640

• D.

  0,5 e 6400

• E.

  0,8 e 3200

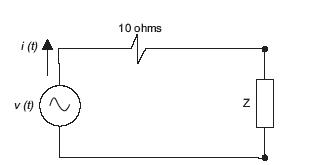

• A.

  Z= 2⁰ 45

• B.

  Z=10 + j10

• C.

  Z=10 - j20

• D.

  Z=10 + j20

• E.

  Z=20 2 ? -45 ⁰

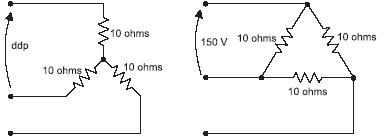

Uma fonte trifásica simétrica alimenta uma carga trifásica equilibrada disposta nas configurações estrela e delta con forme esquema acima. Para que as potências solicitadas pela carga nas duas configurações sejam iguais, a ddp da configuração estrela, em volts, deve ser de:

• A.

  86,6

• B.

  100

• C.

  150

• D.

  259,8

• E.

  450

As componentes de seqüência negativa de um sistema trifásico desequilibrado constituem-se de três fasores iguais em módulo e:

• A.

  120^° defasados entre si, com a mesma seqüência de fase dos fasores originais.

• B.

  120^° defasados entre si, com uma seqüência de fase inversa à dos fasores originais.

• C.

  com defasagem nula entre si.

• D.

  com mesma defasagem e mesma seqüência de fase dos fasores originais.

• E.

  com mesma defasagem e a mesma seqüência dos fasores originais.

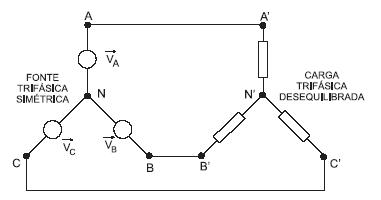

Para o sistema trifásico mostrado na figura acima, com posto por uma fonte simétrica e uma carga desequilibrada ligadas a três fios (neutro da fonte desconectado do neutro da carga), os valores do somatório das correntes elétricas no ponto N' e a ddp medida entre os pontos N e N' são:

• A.
• B.
• C.
• D.
• E.

Sabe-se que a tensão de alimentação de uma carga de 5.000 W é de 127 V nos terminais da carga (fase-neutro) e que o comprimento do circuito que o alimenta é de 10m com queda de tensão unitária de 10 V/(A.km), já conside- rando o percurso dos cabos que compõem a fase e o neutro. A queda de tensão neste circuito alimentador, em volts, é de:

• A.

  3,94

• B.

  4,65

• C.

  7,87

• D.

  39,40

• E.

  78,70

O valor, em VAr, do banco de capacitores de uma instalaçã que alimenta um motor de 7 hp, com rendimento de 70%, fim de elevar o fator de potência de 0,866 para 1,0, é de:

• A.

  530

• B.

  1141

• C.

  2240

• D.

  3231

• E.

  4307

Para o dimensionamento de um circuito de uma instalação elétrica, o critério da "capacidade de condução de corrente" determina a máxima corrente que um circuito pode conduzir em regime permanente de funcionamento. No que diz respeito a este critério, no caso de um circuito, após o seu dimensionamento, passar a compartilhar do mesmo eletroduto com outros circuitos, é correto afirmar que a capacidade de condução de corrente elétrica:

• A.

  não se altera.

• B.

  aumenta.

• C.

  diminui.

• D.

  torna-se variável.

• E.

  depende da quantidade de circuitos.
