Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

A respeito de filtros digitais bidimensionais, julgue os itens que se seguem.

Filtros digitais bidimensionais IIR são muito versáteis, pois não são sujeitos a instabilidade.

• C. Certo
• E. Errado

Relés são utilizados em sistemas de energia elétrica para a proteção de equipamentos. Esses dispositivos podem ser dos tipos eletromecânico, eletrônico ou digital. Em relação à utilização e ao princípio de relés em sistemas de potência, julgue os itens que se seguem.

Na proteção de geradores, as ações de proteção contra perda de excitação e(ou) perda de sincronismo são realizadas também pelos relés de subfreqüência.

• C. Certo
• E. Errado

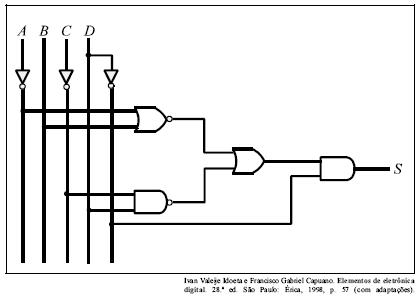

Julgue os itens que se seguem, relativos ao circuito lógico mostrado na figura acima.

• C. Certo
• E. Errado

Considere que um gerador CC em conexão shunt, com armadura girante e enrolamento de interpólo, opere a plena carga, fornecendo tensão nominal a uma carga puramente resistiva. Considere ainda que o acionamento do eixo do gerador seja feito por um motor síncrono trifásico de 8 pólos, alimentado por uma fonte trifásica equilibrada de 60 Hz. Com relação a essa situação, julgue os itens seguintes.

Se a resistência da carga alimentada pelo gerador duplicar, o gerador passará a solicitar menos potência ao motor síncrono, que passará a girar, em regime permanente, a uma velocidade superior à que girava na situação original.

• C. Certo
• E. Errado

A respeito de filtros digitais bidimensionais, julgue os itens que se seguem.

O projeto de filtros digitais bidimensionais do tipo FIR (finite impulse response) pode levar a uma configuração com singularidade de segunda espécie e a uma instabilidade do filtro.

• C. Certo
• E. Errado

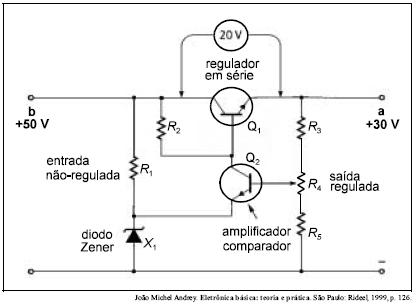

A figura acima mostra uma fonte de alimentação eletrônica regulada de 30 V de saída cuja entrada, não-regulada, é de 50 V. Com relação a essa fonte, julgue os itens seguintes.

Q₁ é um transistor npn responsável por produzir, nesse circuito, a queda de tensão necessária para manter a tensão de saída em 30 V.

• C. Certo
• E. Errado

Considere que um gerador CC em conexão shunt, com armadura girante e enrolamento de interpólo, opere a plena carga, fornecendo tensão nominal a uma carga puramente resistiva. Considere ainda que o acionamento do eixo do gerador seja feito por um motor síncrono trifásico de 8 pólos, alimentado por uma fonte trifásica equilibrada de 60 Hz. Com relação a essa situação, julgue os itens seguintes.

Se a freqüência da fonte que alimenta o motor síncrono aumentar para 66 Hz sem que se faça nenhum ajuste no gerador, este continuará a fornecer tensão nominal à carga, pois o aumento de tensão que resulta do aumento de freqüência é inteiramente compensado pelo aumento da queda de tensão provocado pelo aumento da corrente de armadura.

• C. Certo
• E. Errado

A respeito de filtros digitais bidimensionais, julgue os itens que se seguem.

A contribuição dos pólos nos filtros FIR digitais bidimensionais lineares e causais diz respeito somente ao atraso de fase.

• C. Certo
• E. Errado

A figura acima mostra uma fonte de alimentação eletrônica regulada de 30 V de saída cuja entrada, não-regulada, é de 50 V. Com relação a essa fonte, julgue os itens seguintes.

Uma diminuição da tensão no ponto a causará diminuição da tensão na base de Q₂, aumentando, assim, a corrente no coletor deste. Isso tornará a tensão na base de Q₁ menos positiva que antes, fazendo que Q₁ conduza menos, diminuindo, então, a queda de tensão e retornando a tensão de saída para o valor inicial.

• C. Certo
• E. Errado

Considere que um gerador CC em conexão shunt, com armadura girante e enrolamento de interpólo, opere a plena carga, fornecendo tensão nominal a uma carga puramente resistiva. Considere ainda que o acionamento do eixo do gerador seja feito por um motor síncrono trifásico de 8 pólos, alimentado por uma fonte trifásica equilibrada de 60 Hz. Com relação a essa situação, julgue os itens seguintes.

Da potência ativa que o motor recebe da fonte que o alimenta, uma parcela é convertida em potência mecânica, que aciona os eixos do motor e do gerador. Dessa potência mecânica recebida pelo gerador, uma parcela é convertida em potência elétrica fornecida à carga alimentada pelo gerador. O quociente da potência fornecida à carga pelo gerador pela potência ativa que o motor recebe da fonte que o alimenta é o rendimento do conjunto motor-gerador.

• C. Certo
• E. Errado
