Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

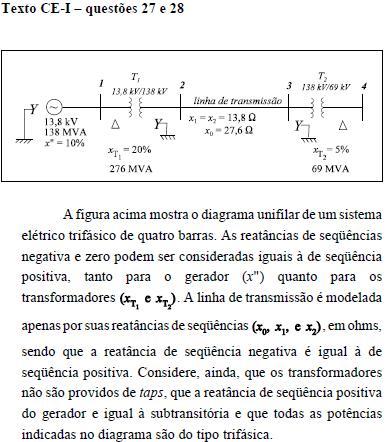

Julgue os seguintes itens, acerca do sistema de potência representado pelo diagrama mostrado no texto CE-I.

Areatância subtransitória do gerador é igual a 0,138 por fase.

• C. Certo
• E. Errado

Julgue os seguintes itens, acerca do sistema de potência representado pelo diagrama mostrado no texto CE-I.

A reatância equivalente do transformador T1, em , no lado de alta tensão é maior que a do lado de baixa tensão, apesar de o valor em pu, em qualquer um dos lados, ser o mesmo.

• C. Certo
• E. Errado

Julgue os seguintes itens, acerca do sistema de potência representado pelo diagrama mostrado no texto CE-I.

Arede elétrica mostrada poderia ter mais de uma representação, em pu, desde que outras bases de potência e de tensão fossem escolhidas, mas as reatâncias, em , de cada elemento, permaneceriam as mesmas.

• C. Certo
• E. Errado

Julgue os seguintes itens, acerca do sistema de potência representado pelo diagrama mostrado no texto CE-I.

Se uma carga trifásica equilibrada é conectada à barra 4 e está operando em regime permanente com uma tensão de linha de 69 kV, absorvendo 60 MVA com fator de potência unitário, então a tensão de linha nos terminais do gerador - barra 1 - é igual a 13,8 kV.

• C. Certo
• E. Errado

Julgue os itens abaixo, referentes à análise de curto-circuito na rede elétrica apresentada no texto CE-I, considerando, ainda, que o gerador dessa rede está operando com sua tensão nominal e que não há cargas ligadas ao sistema.

Um curto-circuito do tipo fase-terra na barra 2 não é afetado pela reatância de seqüência zero do gerador.

• C. Certo
• E. Errado

Julgue os itens abaixo, referentes à análise de curto-circuito na rede elétrica apresentada no texto CE-I, considerando, ainda, que o gerador dessa rede está operando com sua tensão nominal e que não há cargas ligadas ao sistema.

Aintensidade mínima de corrente de curto-circuito trifásico, em pu de uma determinada base, ocorre na barra 4.

• C. Certo
• E. Errado

Julgue os itens abaixo, referentes à análise de curto-circuito na rede elétrica apresentada no texto CE-I, considerando, ainda, que o gerador dessa rede está operando com sua tensão nominal e que não há cargas ligadas ao sistema.

A intensidade da corrente de curto-circuito fase-terra na barra 1 é superior a 50 kA.

• C. Certo
• E. Errado

Julgue os itens abaixo, referentes à análise de curto-circuito na rede elétrica apresentada no texto CE-I, considerando, ainda, que o gerador dessa rede está operando com sua tensão nominal e que não há cargas ligadas ao sistema.

Na barra 1, a intensidade da corrente de curto-circuito fase-fase, em uma das fases em falta, é superior à intensidade de corrente de curto-circuito trifásico.

• C. Certo
• E. Errado

Julgue os itens abaixo, referentes à análise de curto-circuito na rede elétrica apresentada no texto CE-I, considerando, ainda, que o gerador dessa rede está operando com sua tensão nominal e que não há cargas ligadas ao sistema.

Na barra 4, a intensidade da corrente de curto-circuito fase-faseterra é superior à intensidade da corrente de curto-circuito fasefase.

• C. Certo
• E. Errado
