Questões de Engenharia Elétrica da CONESUL Fundação de Desenvolvimento

Qual dos equipamentos descritos abaixo tem como função principal a proteção dos equipamentos da instalação elétrica contra sobretensões transitórias oriundas da rede de alimentação da edificação?

• A. Dispositivo diferencial residual.
• B. Disjuntor termo-magnético.
• C. Disjuntor diferencial residual.
• D. Supressor de surto.
• E. Contator.

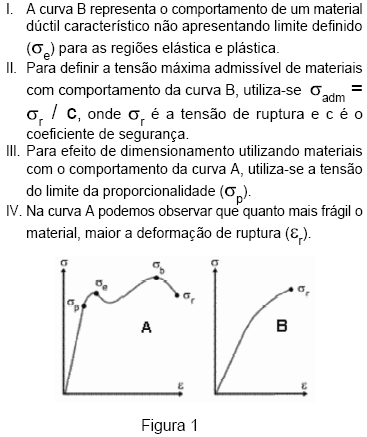

A figura 1 abaixo representa curvas típicas aproximadas de tensão x deformação de materiais de dois materiais diferentes. Analise as afirmações sobre estes materiais.

Quais estão corretas?

• A. Apenas a I e a II.
• B. Apenas a I e a III.
• C. Apenas a II e a III.
• D. Apenas a I, a II e a III.
• E. A I, a II, a III e a IV.

Comparando dois condutores redondos equivalentes de cobre e de alumínio, pode-se afirmar que

I. para igual resistência ôhmica, o peso do condutor de alumínio é menor que o de cobre.

II. para igual diâmetro, a resistência ôhmica do condutor de cobre é maior que a do condutor de alumínio.

III. para igual diâmetro, a capacidade de condução do condutor de cobre é maior que a do condutor de alumínio.

IV. para igual capacidade de condução de corrente, o peso do condutor de alumínio é maior que o de cobre.

Quais estão corretas?

• A. Apenas a I e a II.
• B. Apenas a I e a III.
• C. Apenas a II e a III.
• D. Apenas a I, a III e a IV.
• E. A I, a II, a III e a IV.

Analise as afirmações abaixo acerca de fadiga em metais.

I. É uma falha que pode ocorrer sob solicitações bastante inferiores ao limite de resistência do metal, isto é, na região elástica.

II. É conseqüência de esforços alternados, que produzem trincas, em geral na superfície, devido à concentração de tensões.

III. É um processo progressivo, mas a ruptura é brusca.

IV. A fratura por fadiga é facilmente identificável, porque área de ruptura tem um aspecto distinto da restante, que se forma gradualmente.

Quais estão corretas?

• A. Apenas a I e a II.
• B. Apenas a I e a III.
• C. Apenas a II e a III.
• D. Apenas a I, a II e a IV.
• E. A I, a II, a III e a IV.

Considerando o circuito da figura 3 abaixo, o valor de Ig tal que a potência fornecida pela fonte de corrente de 4A seja zero é

• A. 9,6 A
• B. 10,3 A
• C. 10,8 A
• D. 12,6 A
• E. 14,5 A

Dado que F(s) é a transformada de Laplace da função

• A. (72+48e^-6t -120e^-8t)u(t)
• B. (48+72e^-6t -120e^-8t)u(t)
• C. (48+120e^-6t -72e^-8t)u(t)
• D. (120+48e^-6t -72e^-8t)u(t)
• E. (48+72e^6t -120e^8t)u(t)

Quanto à previsão de cargas, baseado na NBR- 5410/2004 Instalações Elétricas de Baixa Tensão, as tomadas de uso geral em halls de serviço, salas de manutenção e salas de equipamentos tais como salas de bombas , barriletes ou locais análogos, deverão ter atribuída qual a potência em VA?

• A. 100.
• B. 500.
• C. 600.
• D. 1000.
• E. 1200.

Em uma instalação elétrica residencial alimentada em baixa tensão, a NBR-5410/2004 Instalações Elétricas de Baixa Tensão define a obrigatoriedade da instalação do dispositivo diferencial residual de 30mA ou inferior nas tomadas de uso geral de determinadas dependências. Qual das descritas abaixo não tem a obrigatoriedade de aplicação deste tipo de proteção?

• A. Cozinha.
• B. Garagem.
• C. Área de serviço.
• D. Banheiro auxiliar.
• E. Dormitório de casal.

Uma bomba a 1450 rpm fornece 1000 litros por minuto, a uma altura de 20 m com um consumo de energia de 6 HP. Se aumentarmos a rotação para 2900 rpm e considerarmos a eficiência inalterada e o escoamento semelhante, a altura de recalque passará a ser

• A. 80 m
• B. 40 m
• C. 60 m
• D. 36 m
• E. 30 m

A figura 2 abaixo apresenta as curvas de amortecimento de três sistemas mecânicos vibratórios nos quais foram inseridos elementos de amortecimento. Pode-se afirmar que

I. O sistema representado na curva A não é oscilante e chega ao ponto de equilíbrio após decorrido algum tempo sem oscilar. Diz-se que é um sistema subamortecido.

II. O sistema representado na curva B não é oscilante e chega ao ponto de equilíbrio no menor tempo possível sem oscilar. Isso é chamado amortecimento crítico.

III. A curva C representa um sistema não amortecido onde o sistema oscila, mas a amplitude decresce exponencialmente com o tempo até chegar ao ponto de equilíbrio.

Qual(is) está(ão) correta(s)?

• A. Apenas a I.
• B. Apenas a II.
• C. Apenas a I e a II.
• D. Apenas a II e a III.
• E. A I, a II, e a III.
