Dado o circuito abaixo, considerando o diodo sendo IDEAL:

Pode-se dizer que na saída v0, terá a seguinte saída:

• A.
• B.
• C.
• D.

Em uma instalação industrial foi instalado um banco de capacitores com potência de 13.75 kVAr para melhoria do fator de potência da instalação, com essa instalação o FP ficou em 0,96. Sendo a potência ativa total do sistema de 30 kW, qual era o fator de potência antes da instalação do banco de capacitores?

• A. 0,7.
• B. 0,8.
• C. 0,9.
• D. 0,92.

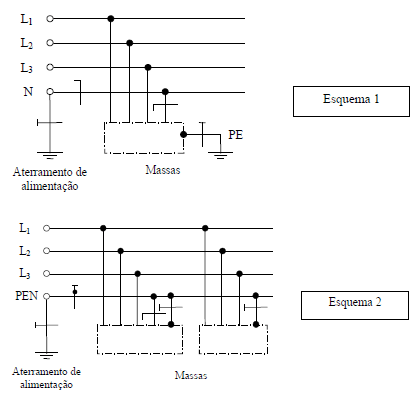

Nas figuras abaixo verificamos dois esquemas de aterramento, definidos pela NBR 5410:

Os esquemas 1 e 2 apresentados são, respectivamente:

• A. TT-S e TT-C.
• B. TSe TN-S.
• C. TT e TN-C.
• D. TN-C e TT.

Em uma instalação industrial a potência de curto-circuito na entrada da subestação e de aproximadamente 200 kVA, sendo 500 kVA a potência do trafo da subestação. Qual o valor aproximado da reatância (p.u) reduzida do sistema? Considere tensão de base=tensão de entrada do trafo e potência de base=potência do Trafo.

• A. 0,4.
• B. 0,8.
• C. 1,5.
• D. 2,5.

Calcule o valor mínimo da intensidade da corrente para a qual o alimentador deverá ser dimensionado, conforme os dados a seguir:

• Três motores de indução trifásicos, 220V, de 30, 15 e 10HP,respectivamente.

• Fator de potência de 83%.

• Rendimento de 0,9.

• A. 164 A.
• B. 154 A.
• C. 135 A.
• D. 110 A.

CFTV tem por significado Closed Circuit TeleVision, é um sistema fechado de TV que distribui sinais provenientes de câmeras localizadas em locais específicos, para pontos de supervisão predeterminados. Existem especificações que podem ser consideradas na escolha de uma câmera, como por exemplo, as câmeras de auto-íris, cuja sensibilidade a luz é automaticamente ajustada através de dispositivo foto sensor, e as câmeras que possuem um canhão de led’s que emitem luz infravermelha, que podem ser utilizadas em ambientes de baixíssima incidência de iluminação. Sobre câmeras está correta a afirmativa:

• A. As câmeras normalmente utilizadas para atividades investigativas têm tamanho muito pequeno e apenas um pequeno orifício onde a imagem é capturada. Estas micro-câmeras denominadas zen-hole ficam normalmente escondidas, sendo pouco visível o orifício em frente a sua lente.
• B. As câmeras PTZ (Pan-tilt-zoom) são normalmente utilizadas em ambientes externos para a monitoração principalmente das vias públicas. Através da utilização destas câmeras, um operador pode seguir em evento.
• C. As câmeras Speed Dom são normalmente utilizadas em ambientes internos devido a alta sensibilidade de funcionamento, principalmente, sujeitas a variações climáticas.
• D. As câmeras pin-hole são utilizadas especificamente para situações onde é necessário uma qualidade muito superior da imagem.

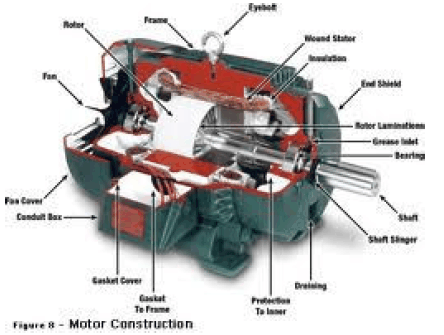

Um motor de corrente contínua conforme mostrado na figura abaixo, no tipo shunt o enrolamento:

• A. da armadura é ligado em série com um indutor.
• B. do rotor possui uma derivação na qual é conectado um capacitor de partida.
• C. do rotor encontra-se ligado em série com um enrolamento auxiliar e com a armadura.
• D. do estator e a armadura são ligados em paralelo.

Calcule o valor da tensão V1 do circuito abaixo:

• A. 2 V.
• B. 1 V.
• C. -1 V.
• D. -2 V.

Em se tratando de proteção de circuitos, os equipamentos tipo DR, conforme a norma NR 5410 tem como principal objetivo garantir proteção contra:

• A. corrente de curto-circuito.
• B. sobretensão.
• C. choques elétricos.
• D. descargas atmosféricas.

Conforme um projeto de uma nova subestação, foi previsto dois transformadores em paralelo com as seguintes especificações para este conjunto: 500kVA, 13800//220/127V, Z = 5% sob 13.8KV; In = 21/1312 A

Potência de Curto Circuito Informada pela Concessionária de Energia: 100 MVA. Diante das especificações acima, a capacidade de interrupção mínima dos disjuntores do quadro de distribuição deve ser de:

• A. 30 kA.
• B. 25 kA.
• C. 50 kA.
• D. 100 kA.
