Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

Um gerador senoidal com impedância interna de 600 Ω é ajustado para fornecer a tensão v(t) = 40 sen 2000 π t [V] sem carga. Ligando, no gerador, uma carga de valor tal que se obtenha casamento de impedâncias, a potência média na carga vale

• A.

  2,67 W.

• B.

  666 mW.

• C.

  240 mW.

• D.

  333 mW.

• E.

  120 mW.

• A.

  dobrador de tensão.

• B.

  somador de tensão de 7 V.

• C.

  limitador de tensão negativa em − 6,3 V.

• D.

  limitador de tensão positiva em 6,3 V.

• E.

  limitador de tensão positiva em 7,7 V.

São temas tratados na NR-10, EXCETO:

• A.

  Organização da CIPA − Comissão Interna de Prevenção de Acidentes.

• B.

  Medidas de proteção coletiva.

• C.

  Medidas de proteção individual.

• D.

  Segurança em instalações elétricas desenergizadas.

• E.

  Segurança em instalações elétricas energizadas.

• A.

  4,5; 3; 7,5.

• B.

  6; 4; 10.

• C.

  7,5; 5; 12,5.

• D.

  10; 7,5; 17,5.

• E.

  13,5; 9; 22,5.

Em instalação elétrica predial, a cor mais indicada para o isolamento do condutor de proteção (PE) é

• A.

  azul-clara.

• B.

  vermelha.

• C.

  verde-amarela.

• D.

  branca.

• E.

  preta.

Em instalações elétricas prediais, relé de impulso, dimmer e minuteria são tipos de dispositivos de comando de

• A.

  bomba de água.

• B.

  motor de elevador.

• C.

  trava elétrica.

• D.

  iluminação.

• E.

  detector de fumaça.

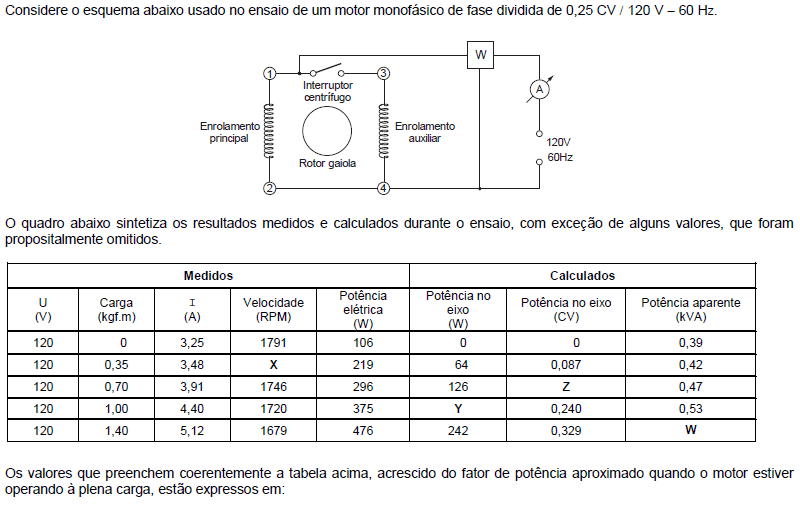

• A.



• B.



• C.



• D.



• E.



Três máquinas elétricas idênticas são instaladas em paralelo. Cada uma consome corrente igual a 8 ∠ 30° [A]. É correto afirmar que a corrente total

• A.



• B.



• C.

  tem módulo igual a 8 A.

• D.

  encontra-se 90° atrasada em relação à tensão de alimentação.

• E.

  encontra-se 60° adiantada em relação à tensão de alimentação.

Um gerador trifásico estrela, balanceado, com 220 V de tensão de linha alimenta uma carga trifásica em estrela, quatro fios, equilibrada, composta por impedâncias iguais a (10 ∠ 45°) Ω. É correto afirmar que

• A.

  a potência aparente total é igual à potência ativa total.

• B.

  a potência ativa total é maior que a potência reativa total.

• C.

  a potência reativa total é igual à potência ativa total.

• D.

  o fator de potência total é maior que 0,8.

• E.

  o fator de potência total é menor que 0,5.

No motor monofásico com capacitor permanente, são funções do capacitor,

• A.

  aumentar a impedância do enrolamento principal e reduzir a reatância do enrolamento auxiliar.

• B.

  aumentar a impedância do enrolamento principal e desligar o enrolamento auxiliar quando a rotação atingir 75% do seu valor nominal.

• C.

  produzir o deslocamento de fase para a partida do motor e reduzir o seu fator de potência.

• D.

  produzir o deslocamento de fase para a partida do motor e aumentar o seu fator de potência.

• E.

  aumentar a reatância do enrolamento principal e reduzir o seu fator de potência.
