Questões de Engenharia Elétrica da FUNDATEC Processos Seletivos (FUNDATEC)

Calcule a corrente de armadura de um motor CC que possui uma resistência de armadura de 0,5 Ω e uma queda de tensão nas escovas de 2V e recebe uma tensão de 110V considerando que a velocidade produz uma fem de 100V para uma dada carga.

• A. 4 A.
• B. 10 A.
• C. 16 A.
• D. 20 A.
• E. 24 A.

Uma ponte de Wheatstone é um circuito que deve ser utilizado para acondicionar sensores passivos

• A. que não operam em regime de pequeno sinal.
• B. como extensômetros.
• C. que devem se alimentar com tensões elevadas.
• D. que medem tensões alternas.
• E. que medem indutâncias.

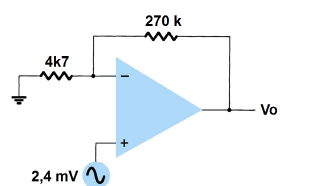

Considerando o circuito da figura abaixo, marque a alternativa que apresenta o valor mais aproximado de V₀.

• A.

  140 mV

• B.

  240 mV

• C.

  0,38 V

• D.

  0,8 V

• E.

  1,2 V

Marque a alternativa que apresenta o valor mais aproximado da tensão de ondulação de um retificador de onda completa que utiliza um capacitor de 10.000 μF, conectado a uma carga que drena 6 A.

• A.

  0,35 V

• B.

  0,88 V

• C.

  1,44 V

• D.

  2,2 V

• E.

  3 V

Segundo o teorema de amostragem de Nyquist, marque a alternativa que apresenta a frequência máxima do espectro que estaria disponível a partir de um sinal amostrado por 10 s, a uma taxa de amostragem de 1 MHz com conversão A/D de 12 bits.

• A.

  22 kHz.

• B.

  56 kHz.

• C.

  280 kHz.

• D.

  500 kHz.

• E.

  880 kHz.

arque a alternativa que apresenta o valor da resistência em derivação (shunt) que deverá ser utilizada na conversão de um miliamperímetro, com fundo de escala de 1 mA e resistência da bobina de 64 ohms, para operar na faixa de 0 – 50 mA.

• A.

  4,5

• B.

  1,3

• C.

  2,3

• D.

  7,9

• E.

  4,1

Marque a alternativa que NÃO apresenta uma proteção adicional prevista no Regulamento das Instalações Consumidoras – RIC Baixa Tensão – das concessionárias do Rio Grande do Sul.

• A.

  Proteção contra subtensão para motores elétricos.

• B.

  Proteção contra acionamento remoto.

• C.

  Proteção de falta de fase para motores elétricos.

• D.

  Dispositivo limitador de corrente de partida para motores trifásicos.

• E.

  Proteção contra sobtensões transitórias.

Marque a alternativa que apresenta ERRO na descrição do conceito, em relação aos sistemas de medição.

• A.

  Exatidão refere-se ao grau de proximidade ou concordância entre o valor medido e o valor verdadeiro.

• B.

  Precisão refere-se ao grau de concordância entre as várias indicações do valor de uma mesma grandeza dentro de um conjunto de medidas ou de instrumentos.

• C.

  A precisão é composta de duas características: concordância e o número de algarismos significativos com os quais a medida é realizada.

• D.

  Erro é a medida do desvio entre o valor medido e o valor verdadeiro.

• E.

  Sensibilidade é a menor variação na variável medida que pode ser indicada pelo instrumento.

Marque a alternativa que apresenta a equação que deu origem à tabela verdade abaixo.

• A.



• B.



• C.



• D.



• E.



Marque a alternativa que apresenta a correta conversão do número hexadecimal 25B para octal.

• A.

  1133

• B.

  2018.

• C.

  1671

• D.

  4142.

• E.

  392.
