Questões de Engenharia Elétrica da Núcleo de Concursos e Promoção de Eventos (NUCEPE)

A figura abaixo representa um sistema de mudança de relação de transformação em transformadores abaixadores de alta tensão. Analisando a ligação para uma mesma tensão, no enrolamento de alta tensão, em qual posição do manípulo temos uma maior tensão no enrolamento de baixa tensão?

• A.

  A

• B.

  B

• C.

  C

• D.

  D

• E.

  E

Dois multímetros A e B, analógicos com mesmo fundo de escala, são utilizados para medir a tensão em um circuito elétrico. O técnico faz a leitura com o multímetro A e verifica que a leitura é 52 volts, em um procedimento redundante ele executa a medida com o multímetro B e verifica que a tensão medida foi de 47 volts. Com valores conflitantes, o técnico busca nas características técnicas do multímetro qual parâmetro para determinar o instrumento com o valor que mais se aproxima do valor real.

• A.

  A tolerância dos multímetros.

• B.

  O erro de paralaxe.

• C.

  A resolução do multímetro.

• D.

  A tensão de isolamento do multímetro.

• E.

  O fator de amplificação.

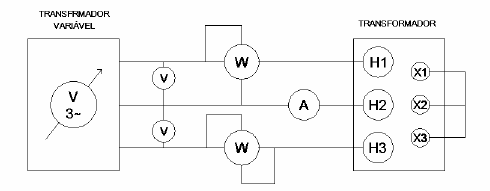

O ensaio demonstrado abaixo é usado para determinar algumas características básicas de um transformador.

Assinale a alternativa que NÃO corresponde às grandezas que podem ser determinadas com este ensaio.

• A.

  Perdas no núcleo.

• B.

  Perdas no cobre.

• C.

  Queda de tensão interna.

• D.

  Perdas nas ferragens e cabeças de bobinas.

• E.

  Impedãncias, resistência e reatância percentuais.

Qual dos diagramas abaixo representa um aterramento com configuração TN-S?

• A.



• B.



• C.



• D.



• E.



Em meados do século XVIII, Benjamin Franklin descobriu que os relâmpagos são o mesmo que descargas elétricas e, através de experiências, inventou o pára-raios, que é utilizado até hoje na proteção contra descargas atmosféricas de construções. Assinale a alternativa INCORRETA sobre Sistemas de Proteção contra Descargas Atmosféricas (SPDA).

• A.

  O uso de mastros com captores Franklin em prédios altos visa a proteção localizada de antenas e toda a estrutura existentes na edificação, não havendo a necessidade do restante do prédio ser protegido por uma Gaiola de Faraday.

• B.

  No nível do solo e dos anéis de cintamento (a cada 20 metros de altura), deverão ser equalizados os aterramentos do neutro da concessionária elétrica, do terra da concessionária de telefonia, outros terras de eletrônicos e de elevadores (inclusive trilhos metálicos), tubulações metálicas de incêndio e gás (inclusive o piso da casa de gás quando houver), tubulações metálicas de água, recalque, etc.

• C.

  Para um bom dimensionamento da malha de aterramento é imprescindível a execução prévia de um estudo da resistividade de solo.

• D.

  A função dos anéis de cintamento em um SPDA é equalizar os potenciais das descidas minimizando assim o campo elétrico dentro da edificação.

• E.

  Os anéis de cintamento recebem descargas laterais e a distribui pelas descidas.

Elemento de proteção em instalações elétrica de baixa tensão cuja função é proteger a instalação contra sobretensões provocados por descargas atmosféricas ou manobras de circuito.

• A.

  Disjuntor Termomagnético.

• B.

  Fusível.

• C.

  Disjuntor diferencial residual.

• D.

  Interruptor diferencial residual.

• E.

  Dispositivo de proteção contra surtos.

Qual a velocidade nominal de um motor de indução trifásico de 5CV de 8 pólos e escorregamento de 6%?

• A.

  6768

• B.

  3384

• C.

  1692

• D.

  846

• E.

  423

Qual o tipo de motor capaz de operar tanto em corrente contínua como em corrente alternada, utilizados em liquidificadores batedeiras, furadeiras?

• A.

  Motor de Fase Dividida.

• B.

  Motor de Condensador Permanente.

• C.

  Motor Dahlander.

• D.

  Motor de Pólos Sombreados.

• E.

  Motor Universal.

Equipamento fundamental de manobra de motores elétricos, cuja a função é isolar galvanicamente o circuito de força e comando , protegendo o operador e permitindo combinações lógicas no comando?

• A.

  Disjuntor-motor.

• B.

  Botoeiras.

• C.

  Contator.

• D.

  Chave Seletora.

• E.

  Fusível.

Um dos grandes problemas ao se utilizar de motores trifásicos de indução, é a sua partida. Neste momento a sua corrente pode elevar até dez vezes o valor da corrente nominal (regime permanente).

Qual método a seguir nos permite partir um hipotético motor de 10 CV acionando cargas com alto índice de atrito, com uma corrente mais baixa e um conjugado suficiente para partida?

• A.

  Partida direta.

• B.

  Partida com chave compensadora.

• C.

  Partida estrela-triângulo.

• D.

  Partida série-paralelo.

• E.

  Todas as alternativas estão corretas.
