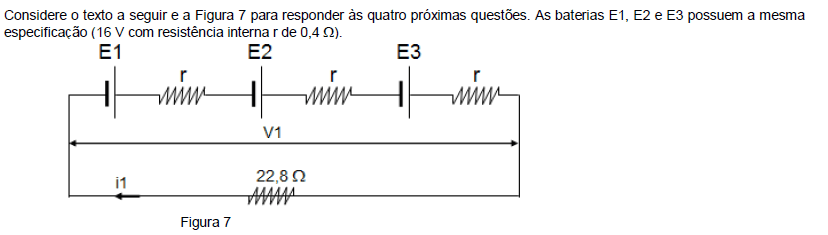

A corrente i1 indicada na Figura 7 vale:
- A.
2,0 A;
- B.
1,0 A.
- C.
3,0 A.
- D.
1,5 A.
A potência dissipada no resistor de 22,8
indicado na Figura 7 vale
- A.
91,2 W.
- B.
22,8 W.
- C.
205,2 W.
- D.
51,3 W.
A tensão V1 indicada na Figura 7 vale
- A.
22,8 V.
- B.
45,6 V.
- C.
34,2 V.
- D.
68,4 V.
Se invertermos a polaridade na ligação da bateria E2
I. O sistema não funcionará e não passará corrente pelo resistor de 22,8
II. A potência dissipada na bateria E2 será nula.
Das afirmações acima:
- A.
Somente a II está correta.
- B.
Somente a I está correta.
- C.
Ambas estão incorretas.
- D.
Ambas estão corretas.
Um sinal de valor muito pequeno representado por 0,0123 nano ampére pode ser apresentado como:
I. 12,3 x 10-6 ampére.
II. 1.230 x 10-4 ampére.
Das afirmações acima:
- A.
Somente a I está correta.
- B.
Ambas estão corretas.
- C.
Somente a II está correta.
- D.
Ambas estão incorretas.

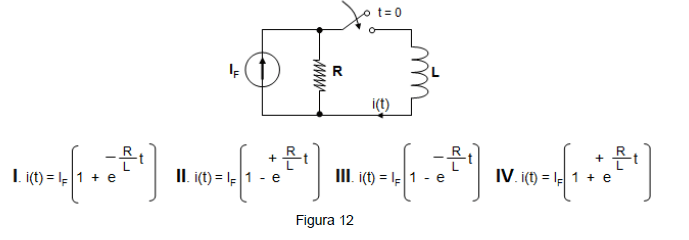

A equação de i(t) mostrada na Figura 12 é representada pelo item
- A.
III.
- B.
I.
- C.
II.
- D.
IV.

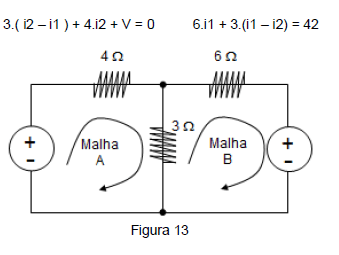

As próximas duas questões devem ser respondidas com base na Figura 13. As equações da Malha A e Malha B são respectivamente:
Indique qual ou quais afirmações abaixo são verdadeiras.
I. Se colocarmos o trecho ocupado pelo resistor de 3
em curto, a potência dissipada no resistor de 6 valerá 216 W.
II. Se colocarmos o trecho ocupado pelo resistor de 3 em aberto, a potência dissipada no resistor de 4 valerá 64 W.
- A.
Ambas estão incorretas.
- B.
Somente a I está correta.
- C.
Somente a II está correta.
- D.
Ambas estão corretas.

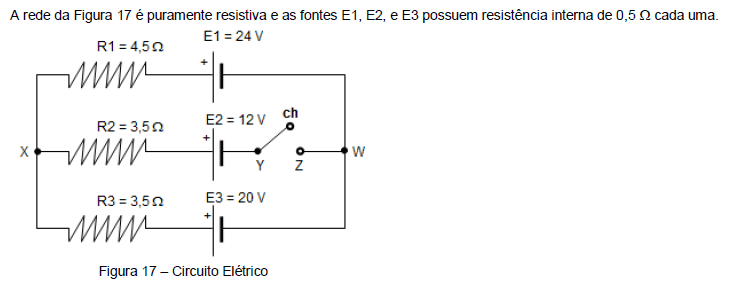

Considere o enunciado a seguir e a Figura 17 para responder às cinco próximas questões.
Com a chave ch aberta a DDP entre X e W vale aproximadamente
- A.
4,0 V.
- B.
20,0 V.
- C.
21,8 V.
- D.
24,0 V.
Considere o enunciado a seguir e a Figura 17 para responder às cinco próximas questões.
Com a chave ch aberta a DDP entre Y e Z vale
- A.
12,0 V.
- B.
0 V.
- C.
8,0 V.
- D.
4,0 V.
Considere o enunciado a seguir e a Figura 17 para responder às cinco próximas questões.
Com a chave ch fechada a potência dissipada em R1 vale aproximadamente
- A.
9,10 W.
- B.
5,85 W.
- C.
2,50 W.
- D.
4,50 W.
