Questões de Engenharia Elétrica da Universidade Federal do Goiás (UFGO)

Os geradores síncronos utilizados em centrais geradoras, do ponto de vista de construção do rotor, são divididos em dois grupos: gerador com rotor cilíndrico e gerador com rotor de polos salientes. Das reatâncias resultantes desses dois tipos de geradores, a reatância

• A. síncrona de eixo em quadratura é maior que a de eixo direto no gerador de rotor cilíndrico.
• B. de dispersão de eixo direto é maior que a de eixo em quadratura no gerador de rotor cilíndrico.
• C. síncrona de eixo direto é maior que a de eixo em quadratura no gerador de polos salientes.
• D. de eixo zero é igual à reatância síncrona de eixo direto no gerador de polos salientes.

Um transformador de potencial será utilizado para medição de energia elétrica com vistas ao faturamento. Segundo a ABNT, a classe de exatidão deste TP deve ser

• A. 0,1
• B. 0,3
• C. 1,5
• D. 3,0

As funções básicas de um transformador de potencial (TP) são a isolação contra altas tensões e o fornecimento no secundário de uma tensão proporcional à tensão primária. Os TP são divididos em TP para medição e TP para proteção. Dessa forma, os TP de

• A. proteção possuem maiores erros normalizados que os de medição.
• B. medição possuem maiores faixas de operação que os de proteção.
• C. proteção apresentam, tipicamente, erro de 1% da tensão nominal.
• D. medição apresentam, como uma das classes, a classe de exatidão denominada “F”.

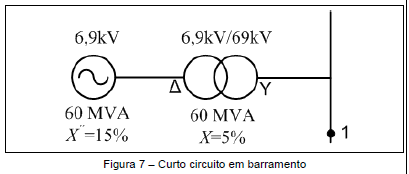

A Figura 7 mostra um barramento de 69 kV alimentado por um gerador de 60 MVA/6,9 kV, por meio de um transformador.

Suponha que ocorra um curto-circuito trifásico no ponto 1 do barramento e que as tensões são nominais no momento da falta. Qual é o valor aproximado da corrente de curto-circuito no barramento, desprezando-se a corrente de carga antes da falta?

• A. 25 A
• B. 250 A
• C. 2.500 A
• D. 25.000 A

as condições operativas de unidades transformadoras, a Aneel estabelece que uma unidade transformadora de potência deve ser dimensionada para três situações distintas: carregamento em condição normal de operação, carregamento em condição de emergência de curta duração e carregamento em condição de emergência de longa duração. Assim, a transmissora deve garantir que, em condição de emergência, a unidade transformadora possa operar sempre que solicitada pelo ONS, na entrada em operação e ao longo de toda a vida útil, no seu ciclo diário de carga, com carregamento de

• A. 120% da potência nominal, por período de quatro horas.
• B. 140% da potência nominal, por período de quatro horas.
• C. 150% da potência nominal, por período de trinta minutos.
• D. 160% da potência nominal, por período de trinta minutos.

Na esfera do Ambiente de Contratação Regulada (ACR) do atual modelo do Mercado de Energia Elétrica, a compra e a venda de energia são formalizadas por meio de leilões de compra e venda, com contratos celebrados entre

• A. autoprodutores e distribuidores.
• B. geradores e consumidores livres.
• C. geradores e distribuidores.
• D. produtores independentes e consumidores livres.

O gráfico da Figura 2 representa a potência absorvida, em kW, por dois consumidores durante as 24 horas do dia. A potência instalada do consumidor 1 é 1600 kW e a do consumidor 2, 1800 kW.

Com base na Figura 2 e nos dados fornecidos, qual é o fator de diversidade do conjunto das cargas 1 e 2?

• A. 0,67
• B. 0,88
• C. 1,20
• D. 1,50

Diante da necessidade de reclassificação das instalações de transmissão no processo de reestruturação do Setor Elétrico Nacional, a Agência Nacional de Energia Elétrica (Aneel) estabeleceu que a Rede Básica é constituída por todas as subestações e linhas de transmissão em tensões de 230 kV ou superior, integrantes de concessões de serviços públicos de energia elétrica, devidamente outorgadas pelo Poder Concedente, inclusive as

• A. instalações de transmissão e suas conexões, destinadas ao uso exclusivo de centrais geradoras.
• B. linhas de transmissão e suas conexões, destinadas ao uso exclusivo de um único consumidor.
• C. instalações destinadas à conexão de linhas de distribuição de uma concessionária de distribuição.
• D. instalações destinadas à conexão de linhas de distribuição de uma concessionária de distribuição.

Nos procedimentos de rede estabelecidos pela Aneel, no item de responsabilidades no controle de transmissão, cabe aos agentes de transmissão, agentes de distribuição e consumidores livres e potencialmente livres, em instalações conectadas à rede básica, supervisionar, comandar e executar

• A. as manobras para a excitação de geradores, atuações nos comutadores de tapes dos transformadores e nos demais recursos de controle de tensão e reativo, conforme orientação dos centros de operação do ONS com o qual se relacionam.
• B. as manobras de linhas de transmissão, reatores, capacitores, excitação de compensadores, atuações nos comutadores de tapes e nos demais recursos de controle de tensão e de potência reativa, conforme orientação dos centros de operação do ONS.
• C. os redespachos de geração de usinas que estejam sob o CAG e que sejam necessários ao controle de tensão e carregamento, controlando-os na rede de operação.
• D. as ações operativas que visem assegurar o cumprimento das faixas de tensão recomendadas para os barramentos da rede de operação, na rede de operação sistêmica.

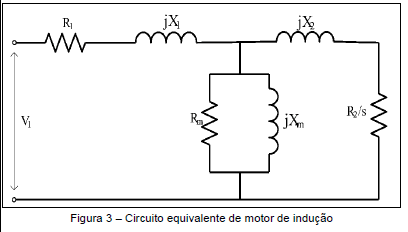

A Figura 3 representa o circuito equivalente de um motor de indução trifásico, em que todas as grandezas são referidas ao estator.

 O motor de indução em questão foi submetido a um ensaio de rotor bloqueado, e os dados obtidos por fase foram: V_b = 25 V, Ib = 5 A e P_b = 75 W, para uma frequência de 60 Hz. Sabendo-se que R₁/R₂ = 2/3 e X₁/X₂ = 1, os valores calculados, em ohms, para R₁ e X₂ são, respectivamente,

• A. 1,2 e 2,0
• B. 1,8 e 2,0
• C. 1,2 e 4,0
• D. 1,8 e 4,0
