Questões de Engenharia Eletrônica do ano 2001

Em sistemas digitais, são usados diversos métodos para a representação de diferentes tipos de informação, com a base (ou o padrão) podendo ser indicada por um subscrito. Como exemplo, 01001₂ e 11110000_{COMPLEMENTO DE DOIS} indicam números binário e binário em complemento de dois, respectivamente. Julgue os itens abaixo, acerca da representação de números e caracteres.

O equivalente em representação BCD do número binário 00011101₂ é 00101001_BCD.

• C. Certo
• E. Errado

Em sistemas digitais, são usados diversos métodos para a representação de diferentes tipos de informação, com a base (ou o padrão) podendo ser indicada por um subscrito. Como exemplo, 01001₂ e 11110000_{COMPLEMENTO DE DOIS} indicam números binário e binário em complemento de dois, respectivamente. Julgue os itens abaixo, acerca da representação de números e caracteres.

O número decimal 79₁₀ é equivalente ao número binário 1001111₂.

• C. Certo
• E. Errado

Em sistemas digitais, são usados diversos métodos para a representação de diferentes tipos de informação, com a base (ou o padrão) podendo ser indicada por um subscrito. Como exemplo, 01001₂ e 11110000_{COMPLEMENTO DE DOIS} indicam números binário e binário em complemento de dois, respectivamente. Julgue os itens abaixo, acerca da representação de números e caracteres.

O número octal 5673₈ é equivalente ao número hexadecimal BBB₁₆.

• C. Certo
• E. Errado

Em sistemas digitais, são usados diversos métodos para a representação de diferentes tipos de informação, com a base (ou o padrão) podendo ser indicada por um subscrito. Como exemplo, 01001₂ e 11110000_{COMPLEMENTO DE DOIS} indicam números binário e binário em complemento de dois, respectivamente. Julgue os itens abaixo, acerca da representação de números e caracteres.

O número negativo decimal -11₁₀ tem a representação binária em complemento de dois, em 8 bits, igual a 11110101_{COMPLEMENTO DE DOIS}.

• C. Certo
• E. Errado

Em sistemas digitais, são usados diversos métodos para a representação de diferentes tipos de informação, com a base (ou o padrão) podendo ser indicada por um subscrito. Como exemplo, 01001₂ e 11110000_{COMPLEMENTO DE DOIS} indicam números binário e binário em complemento de dois, respectivamente. Julgue os itens abaixo, acerca da representação de números e caracteres.

A representação ASCII para o caracter 5 é dada por 00000101_ASCII.

• C. Certo
• E. Errado

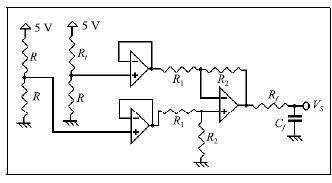

O circuito da figura acima utiliza um transdutor resistivo R_t para a medição da temperatura em fluidos. O transdutor funciona bem em uma faixa de temperatura entre 0º C e 100º C e tem, nessa faixa, uma relação com a temperatura medida dada por R_t = 100 × (T + 100), em que R_t é dada em • e T, em º C. Nesse circuito, os amplificadores operacionais são alimentados com ± 12 V, o valor dos resistores R é igual a 15 k•, R₁ = 1 k• e R₂ = 10 k•. Com relação a esse circuito, julgue os itens a seguir, assumindo que todos os componentes são ideais.

Se a temperatura medida for constante e igual a 50º C, a tensão de saída V_S será igual a 0 V.

• C. Certo
• E. Errado

O circuito da figura acima utiliza um transdutor resistivo R_t para a medição da temperatura em fluidos. O transdutor funciona bem em uma faixa de temperatura entre 0º C e 100º C e tem, nessa faixa, uma relação com a temperatura medida dada por R_t = 100 × (T + 100), em que R_t é dada em • e T, em º C. Nesse circuito, os amplificadores operacionais são alimentados com ± 12 V, o valor dos resistores R é igual a 15 k•, R₁ = 1 k• e R₂ = 10 k•. Com relação a esse circuito, julgue os itens a seguir, assumindo que todos os componentes são ideais.

O circuito tem uma resposta em freqüência do tipo passa-altas.

• C. Certo
• E. Errado

O circuito da figura acima utiliza um transdutor resistivo R_t para a medição da temperatura em fluidos. O transdutor funciona bem em uma faixa de temperatura entre 0º C e 100º C e tem, nessa faixa, uma relação com a temperatura medida dada por R_t = 100 × (T + 100), em que R_t é dada em • e T, em º C. Nesse circuito, os amplificadores operacionais são alimentados com ± 12 V, o valor dos resistores R é igual a 15 k•, R₁ = 1 k• e R₂ = 10 k•. Com relação a esse circuito, julgue os itens a seguir, assumindo que todos os componentes são ideais.

Considerando R_f = 10 kS e C_f = 10 nF, a freqüência de corte do filtro formado por R_f e C_f é inferior a 160 Hz.

• C. Certo
• E. Errado

O circuito da figura acima utiliza um transdutor resistivo R_t para a medição da temperatura em fluidos. O transdutor funciona bem em uma faixa de temperatura entre 0º C e 100º C e tem, nessa faixa, uma relação com a temperatura medida dada por R_t = 100 × (T + 100), em que R_t é dada em • e T, em º C. Nesse circuito, os amplificadores operacionais são alimentados com ± 12 V, o valor dos resistores R é igual a 15 k•, R₁ = 1 k• e R₂ = 10 k•. Com relação a esse circuito, julgue os itens a seguir, assumindo que todos os componentes são ideais.

Quanto maior for a temperatura medida no sensor, maior será a tensão de saída V_S.

• C. Certo
• E. Errado

O circuito da figura acima utiliza um transdutor resistivo R_t para a medição da temperatura em fluidos. O transdutor funciona bem em uma faixa de temperatura entre 0º C e 100º C e tem, nessa faixa, uma relação com a temperatura medida dada por R_t = 100 × (T + 100), em que R_t é dada em • e T, em º C. Nesse circuito, os amplificadores operacionais são alimentados com ± 12 V, o valor dos resistores R é igual a 15 k•, R₁ = 1 k• e R₂ = 10 k•. Com relação a esse circuito, julgue os itens a seguir, assumindo que todos os componentes são ideais.

Caso ocorra um defeito e a conexão entre o sensor R_t e a tensão de referência de 5 V for interrompida, tornando-se um circuito aberto, a tensão V_S na saída do circuito será inferior a 8 V.

• C. Certo
• E. Errado
