Questões de Engenharia Eletrônica do ano 2003

Para a função booleana f( a,b, c, d ) = a · b · c + a · b · d + a · b , qual das expressões booleanas é equivalente a f( a,b,c, d )?

• A.
• B.
• C.
• D.

No circuito dado abaixo, todos os resistores apresentam valor R e o amplificador operacional é ideal. Qual o valor da tensão no ponto 1?

• A. – Vi.
• B. Vi.
• C. Vi/2.
• D. 2Vi.

Em um circuito amplificador usando um TJB de Silício, tem-se: VCC=12V, VBE=0.7V, VCE=5V e IC=2mA. Pode-se garantir que o transistor está

• A. danificado.
• B. cortado
• C. saturado.
• D. ativo.

O circuito da fig. (a) abaixo representa um circuito de autopolarização usando transistor TJB tipo NPN e o da fig. (b) representa o circuito equivalente para análise DC aplicando-se o teorema de Thévenin na base do transistor. Com base nesses dois circuitos, responda as questões 14 e 15.

O valor da tensão de Thévenin é

• A. Vth = Vcc.
• B.

  Vth = VccR₁ /(R₁ + R₂).

• C.

  Vth = Vcc/(R₁ + R₂).

• D.

  Vth = Vcc R₂ /( R₁ + R₂).

O circuito da fig. (a) abaixo representa um circuito de autopolarização usando transistor TJB tipo NPN e o da fig. (b) representa o circuito equivalente para análise DC aplicando-se o teorema de Thévenin na base do transistor. Com base nesses dois circuitos, responda as questões 14 e 15.

O valor da resistência de Thévenin é

• A.

  Rth = R₁/(R₁ + R₂).

• B.

  Rth = R₁ + R₂.

• C.

  Rth = R₁//R₂.

• D.

  Rth = R₂/(R₁ + R₂).

O circuito equivalente para pequenos sinais de um amplificador a TJB usando o modelo híbrido simplificado está representado na figura abaixo. O ganho de corrente Ai = io/ii vale

• A. – hfe.
• B. – (hfe + 1).
• C. hfe + hie.
• D. hfe/(1 + hie).

Devido a uma sobretensão na rede, a fonte de alimentação de um equipamento eletrônico foi danificada. Nesse caso, o equipamento necessita de uma manutenção

• A. corretiva.
• B. preventiva.
• C. preditiva.
• D. detectiva.

Dentro do organograma hierárquico de uma empresa, a gerência de manutenção, em relação à gerência de produção, deve estar

• A. um nível acima.
• B. no mesmo nível.
• C. um nível abaixo.
• D. dois níveis abaixo.

Em um sistema de manutenção planejada (SMP), qual é a etapa responsável pela distribuição das atividades de manutenção ao longo de um período considerado como ciclo para a organização?

• A. A programação.
• B. A programação.
• C. A execução.
• D. A documentação.

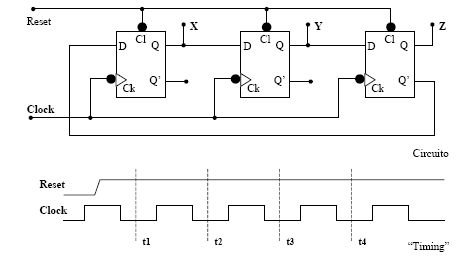

Com base no circuito digital e no "timing" mostrados abaixo, responda as questões 20 e 21.

Nos instantes t1, t2, t3 e t4, as saídas XYZ apresentam valores iguais a

• A. 001, 011, 111, 110.
• B. 000, 100, 110, 111.
• C. 100, 110, 111, 011.
• D. 011, 001, 000, 100.
