Questões de Engenharia Eletrônica do ano 2004

No projeto em alto nível de abstração, é usual representar o comportamento de um circuito por meio de algoritmos escritos em linguagens de programação, como C ou C++. Ignorando os problemas de entrada e de saída e assumindo que cada operação leva um ciclo de relógio e que a arquitetura do circuito deve seguir o modelo FSMD, de Gajsky (unidade de controle/unidade operativa), considere o problema de projetar um hardware que implemente o código acima apresentado. Com relação a essa situação, julgue os seguintes itens.

Levando-se em conta o problema do reescalonamento das operações, o código acima poderia ser executado em dois ciclos de relógio.

• C. Certo
• E. Errado

No projeto de circuitos integrados, utiliza-se uma variedade de tecnologias de implementação e de técnicas e estilos de projeto. Nesse contexto, julgue os itens que se seguem.

A expressão vai=(x^y)*vem+(x*y), em que ^ * e + são as operações lógicas OU-EXCLUSIVO, E e OU, respectivamente, descreve corretamente a função vai-um de um somador completo (full-adder).

• C. Certo
• E. Errado

As instalações elétricas constituem parte de fundamental importância para a segurança e o conforto de usuários de construções civis. A respeito de tais instalações, julgue os itens subseqüentes.

Nos circuitos polifásicos, quando a área da seção dos condutores fase, em cobre, for igual ou inferior a 16 mm², o condutor neutro deve ter a mesma seção que os condutores fase.

• C. Certo
• E. Errado

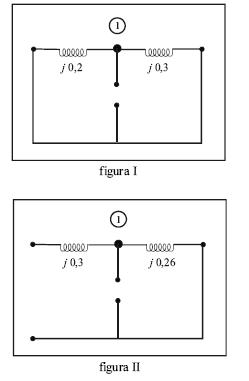

As figuras I e II mostradas a seguir representam, respectivamente, os circuitos equivalentes de seqüência positiva (sem a fonte equivalente) e de seqüência zero em um determinado barramento de um sistema de potência trifásico hipotético. O valor das reatâncias estão em pu da base 100 MVA e 10 kV, que é a tensão nominal do barramento  , no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.

Considerando as bases de tensão e de potência informadas e a tensão equivalente do circuito de seqüência positiva igual a 1,0 pu, e que os curtos-circuitos são francos (resistências de falta nulas), julgue os itens que se seguem, quanto às faltas assimétricas no barramento.

A corrente de seqüência positiva devida a uma falta assimétrica do tipo fase-fase na barra tem intensidade inferior a 20 kA.

• C. Certo
• E. Errado

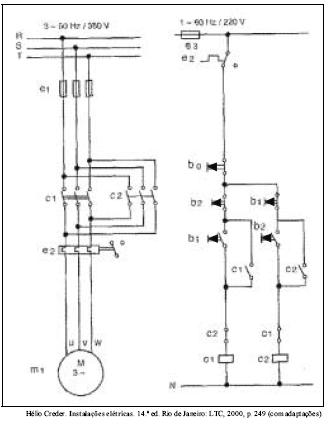

A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os itens abaixo, relativos ao acionamento e aos diagramas.

No acionamento, existem dois contatos seladores. São, também, utilizados apenas dois contatos auxiliares dos contatores.

• C. Certo
• E. Errado

A avaliação da operação de um sistema, considerando a racionalização do uso e o custo da energia, pode ser feita pelo acompanhamento do fator de carga. Nas instalações sob tarifa binômia, esse fator é facilmente obtido com a fatura mensal emitida pela concessionária. Por exemplo, na conta de uma instalação, referente a um período de 30 dias, contendo parcela de R$ 7200,00 pela demanda, cobrada a R$ 24,00/kW e parcela de R$ 27000,00 pelo consumo, cobrada a R$ 0,25/kWh, o fator de carga é:

• A.

  0,50

• B.

  0,60

• C.

  0,70

• D.

  0,80

• E.

  2,00

Um trecho de rede de distribuição monofásica – de fase e neutro, com distância (L)m e impedância (C) em cada metro de condutor, derivado de uma rede trifásica operando em 220/127 V – alimenta carga de (N 1) kVA com queda de tensão percentual (a) % , no trecho. Sendo necessário aumentar a carga, são instalados dois novos condutores, idênticos aos existentes, para as duas outras fases ficando o trecho, agora trifásico, capacitado a fornecer, com a mesma queda percentual (a) % , a nova carga equilibrada (N 2) igual a:

• A.

  3 N1

• B.

  3  N1

• C.

  N1

• D.

  2  N1

• E.

  6 N1

Os hábitos de consumo possibilitam que um transformador de distribuição atenda a dezenas ou centenas de consumidores cujas cargas individuais somadas ultrapassam em muito a capacidade do transformador. Por exemplo, um conjunto de 60 consumidores com carga instalada, individual, de 5 kW, poderia aparentemente totalizar demanda de 300kW. Porém, aplicando-se a cada consumidor o fator de demanda 0,6, a demanda máxima do grupo seria de 72 kW, permitindo o uso de um transformador de 75 kVA. Isto seria possível porque o fator de diversidade aplicável no caso é:

• A.

  1,25

• B.

  1,50

• C.

  2,00

• D.

  2,50

• E.

  4,00

Para receber energia de uma linha de distribuição em um galpão, tem-se que instalar um poste de seção circular, de comprimento L, em metros, e resistência nominal Rn daN, conforme a ABNT. O poste, de encabeçamento ou fim de linha trifásica, sofrerá esforços significativos somente dos 3 condutores na mesma cruzeta, em um plano horizontal a 7,6 m do solo. Considera-se o plano de aplicação de Rn a 0,10m do topo do poste, engastamento de L/10 +0,60m, vão de 40m, flecha de 1% do vão e peso do condutor igual a 0,45 kg/m, já incluída a pressão do vento. Admitindo que, nas condições citadas, a catenária pode ser considerada uma parábola e considerando as sobrecargas estabelecidas nas normas da ABNT, o poste adequado de menor comprimento e menor resistência nominal entre os relacionados abaixo será:

• A.

  L= 9m e R_n = 200 daN;

• B.

  L= 9m e R_n = 300 daN;

• C.

  L= 10m e R_n = 150 daN;

• D.

  L=10m e R_n = 300 daN;

• E.

  L=10m e R_n = 600 daN.

A manutenção preditiva pode ser descrita como sendo atividades de ensaios, inspeção, controle e análise de sintomas de equipamentos, peças ou componentes, com objetivo de monitorar, através de avaliação estatística da condição, a tendência de defeitos ou falhas, predizendo ou estimando o ponto ótimo para intervenção. Portanto, pode ser considerada como levantamento de parâmetros para execução de manutenção preventiva. Marque a alternativa que relaciona quatro dentre as técnicas mais usadas em manutenção preditiva:

• A.

  medição de vibração; medição de ruídos acústicos; medições térmicas - termografia e análise cromatográfica do óleo isolante;

• B.

  medição de ruídos acústicos; medição de custo de reposição; análise cromatográfica do óleo isolante e medição de tempo de operação;

• C.

  medição de tempo de operação; medição de vibração; medições térmicas - termografia e medição do custo da manutenção em relação à produção;

• D.

  medição da indisponibilidade do equipamento; medição do Homem-hora em trabalho de preventiva; análise cromatográfica do óleo isolante e medição de vibração;

• E.

  medição do Homem-hora em trabalho de preventiva; medição do custo da manutenção em relação à produção; medição de tempo de operação; medição da indisponibilidade do equipamento.
