Questões de Engenharia Eletrônica do ano 2007

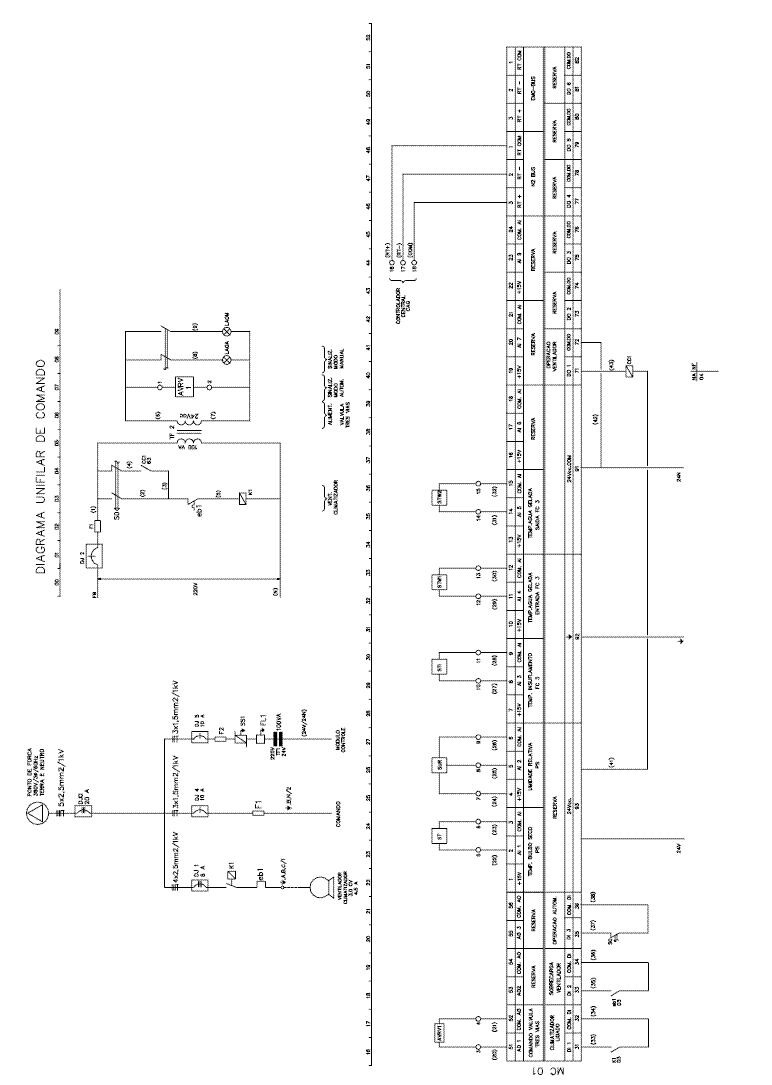

Com relação ao diagrama apresentado, julgue os itens que se seguem.

Os bloco ST, STI e STW1 são sensores de temperatura.

• C. Certo
• E. Errado

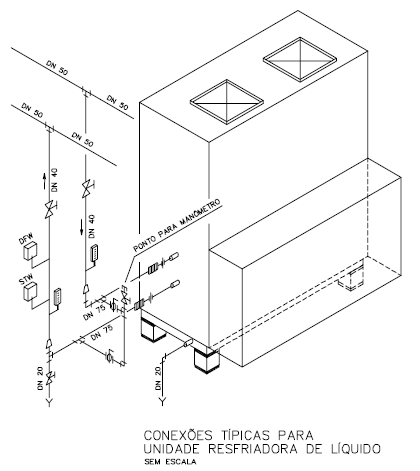

Julgue os itens seguintes, relativos ao diagrama apresentado acima.

Por meio do ponto escolhido para a montagem do manômetro, medem-se, simultaneamente, a pressão de entrada e a pressão de saída do líquido na unidade resfriadora.

• C. Certo
• E. Errado

Julgue os itens seguintes, relativos ao diagrama apresentado acima.

A simbologia DN 40 refere-se à especificação do diâmetro da tubulação, que, no caso em questão, é de 40 mm.

• C. Certo
• E. Errado

Julgue os itens seguintes, relativos ao diagrama apresentado acima.

DFW e STW são transdutores utilizados para a medição de parâmetros da instalação acima representada.

• C. Certo
• E. Errado

Julgue os itens seguintes, relativos ao diagrama apresentado acima.

A figura mostrada trata-se de um desenho isométrico.

• C. Certo
• E. Errado

Julgue os itens seguintes, relativos ao diagrama apresentado acima.

No desenho, não estão representados elementos de redução/ampliação.

• C. Certo
• E. Errado

O circuito abaixo refere-se ás questões de números 21 a 23.

O valor de R₄ é

• A.



• B.



• C.



• D.



• E.



O circuito abaixo refere-se ás questões de números 21 a 23.

A potência dissipada por R₃ vale

• A.

  640mW.

• B.

  560mW.

• C.

  480mW.

• D.

  320mW.

• E.

  270mW.

O circuito abaixo refere-se ás questões de números 21 a 23.

A fonte de alimentação E₁ vale

• A. 3V.
• B. 6V.
• C. 10V.
• D. 14V.
• E. 21V.

Com uma fonte de alimentação CC de 9V deseja-se alimentar um circuito digital TTL, cuja tensão de alimentação é de 5V. Para satisfazer essa condição, pode-se utilizar um circuito integrado regulador de tensão, cujo código é

• A. 2N4066.
• B. BC547.
• C. 2N3055.
• D. LM566.
• E. LM7805.
