Questões de Engenharia Eletrônica do ano 2008

Considerando que uma bancada de instrumentos para testes de componentes possui equipamentos como multímetro, osciloscópio,fonte de tensão e gerador de sinais, julgue os itens de 71 a 75.

Considere que o circuito em paralelo apresentado na figura a seguir corresponde à representação da medição de tensão em um dos resistores. Nesse caso, a medição indicará uma tensão de 4,5 V, com alimentação de 9 V.

• C. Certo
• E. Errado

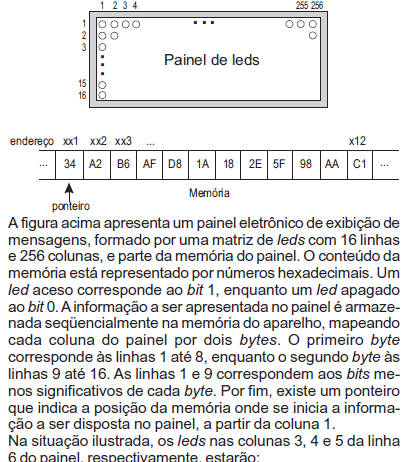

• A.
• B.
• C.
• D.
• E.

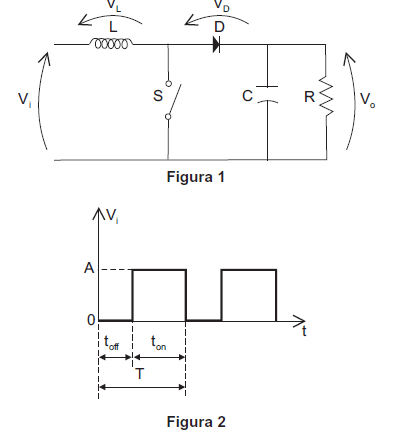

O circuito da Figura 1 é um conversor CC-CC denominado Boost, alimentado por uma tensão Vⁱ em volts, cuja forma de onda é apresentada na Figura 2. Considerando o seu funcionamento em regime permanente, é correto afirmar que

• A. quando a chave S está aberta, o capacitor é o elemento responsável por suprir a corrente da carga.
• B. quando a chave S está fechada, o diodo D conduz.
• C. quando a chave S está fechada, o diodo D conduz.
• D.
• E.

Um conjunto x(n) de 400 amostras resultou da discretização de um sinal com período de amostragem de 0,1 ms. Usando- se o algoritmo FFT (Fast Fourier Transform) com uma janela de 512 amostras, foi calculada a Transformada Discreta de Fourier da seqüência x(n) e obteve-se a seqüência X(k), onde k representa a freqüência discreta. A que freqüência, em Hz, corresponde a amostra X(k) para k=64?

• A. 420
• B. 640
• C. 1250
• D. 2240
• E. 3200

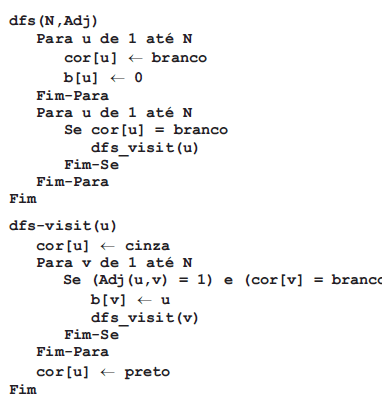

O seguinte pseudocódigo é uma forma simplificada do algoritmo de busca depht first num grafo direcionado. O procedimento principal dfs(N,Adj) recebe como entrada o inteiro N e a matriz Adj, de dimensões NxN. Adj(u,v) representa o elemento da linha u e coluna v da matriz Adj. O procedimento dfs(N,Adj) faz a chamada recursiva do procedimento dfs-visit(u), onde u é um inteiro de 1 a N. Ao término dos dois procedimentos, os vetores cor e b, indexados pelos inteiros u de 1 até N, são preenchidos de acordo com a regra de busca prevista no algoritmo.

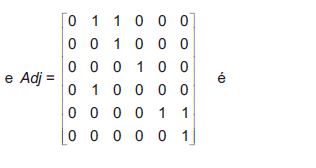

O resultado do vetor b após a aplicação do procedimento principal para N=6

• A. b = [3 5 4 0 2 0]
• B. b = [2 1 4 2 5 6]
• C. b = [2 1 3 0 5 4]
• D. b = [0 1 2 3 0 5]
• E. b = [0 1 0 5 2 3]

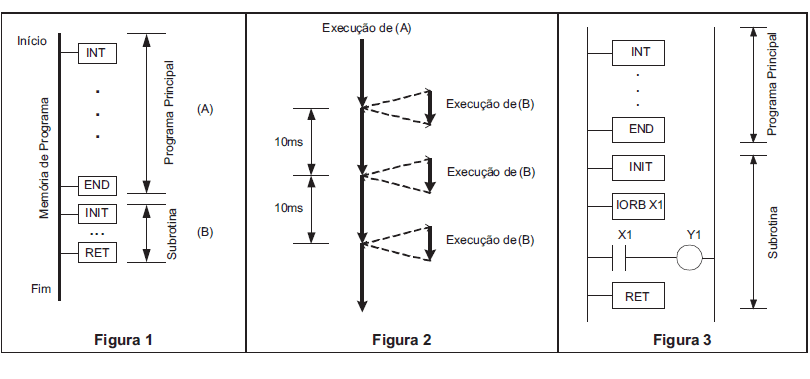

Um dado CLP possui as instruções INT, INIT, RET, END e IORB, descritas a seguir. A colocação da instrução INT no cabeçalho do programa principal no CLP indica o uso da função de interrupção temporizada. Esta função faz com que o fluxo normal de execução do ciclo de varredura seja interrompido a cada 10ms para ser executada uma subrotina iniciada pela instrução INIT e terminada pela instrução RET. A subrotina deve ser inserida imediatamente após o final do programa principal, sendo este sinalizado pela instrução END, conforme ilustrado na Figura 1. Após o término da execução da subrotina, o CLP retorna à execução do programa de aplicação principal no ponto onde foi interrompido, conforme ilustrado na Figura 2. A função de interrupção opera tanto durante a execução do programa principal quanto durante o processo de entrada e saída do CLP. Conseqüentemente, o tempo de execução da subrotina deve ser bem menor que o tempo da interrupção cíclica. A subrotina é comumente usada para realizar entradas e saídas imediatas pelo CLP. Para isso, a instrução IORB executa a atualização imediata do dado a ela associado, podendo este ser um dado de entrada ou de saída.

No programa da Figura 3, considere que o tempo de varredura total é de 200ms, o tempo de resposta do ponto de entrada correspondente a X1 é de 10ms, o tempo de resposta do ponto de saída correspondente a Y1 é de 10ms e que o tempo de execução da subrotina é desprezível. O tempo de atraso do CLP para levar uma variação do sinal de entrada correspondente a X1 ao sinal de saída correspondente a Y1 é, em milissegundos, de

• A. 30
• B. 40
• C. 230
• D. 240
• E. 440

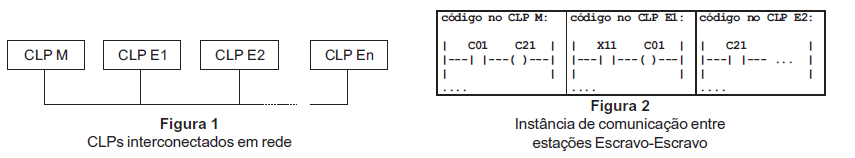

Os CLPs da Figura 1 estão conectados numa rede do tipo mestre-escravo. O CLP mestre M realiza uma varredura cíclica a todos os CLPs escravos Ei (i =1..n) para realizar o intercâmbio de dados. A comunicação por rede permite que os CLPs compartilhem variáveis. O ciclo de varredura da rede é independente do ciclo de varredura interno dos CLPs, este composto por três etapas: (i) atualização da memória de entrada e saída local; (ii) atualização da memória de dados referentes à rede; e (iii) execução do programa de aplicação do usuário. Na etapa (ii), os dados recebidos por uma comunicação de rede são atualizados na memória interna e os dados referentes aos outros CLPs são repassados para transmissão. O intercâmbio de dados entre diferentes estações escravas Ei é feito por intermédio do CLP mestre M.

Numa comunicação escravo-escravo, ilustrada na Figura 2, o CLP E1 recebe um estímulo na entrada correspondente ao ponto X11, que atualiza o ponto C01 do CLP M e que, conseqüentemente, provoca uma modificação no ponto C21 do CLP E2. Considere que os tempos de varredura dos CLPs M, E1 e E2 sejam todos de 50ms, que o tempo requerido para completar a transmissão na rede seja de 20ms, e desconsidere o tempo necessário para a percepção de um estímulo na entrada de um CLP. O tempo mínimo, em milissegundos, em que um sinal conectado à entrada correspondente ao ponto X11 deve permanecer num determinado estado para que este seja percebido no ponto C21 é

• A. 320
• B. 340
• C. 370
• D. 390
• E. 420

A Figura 1 ilustra um disco onde ficam doze carretéis igualmente espaçados (foram representados na figura apenas dois carretéis). Com a rotação do disco, os carretéis vão sendo desfiados, fazendo uma trança no cordel detonante, que atravessa o furo central do disco. O disco gira impulsionado por um motor trifásico comandado por um contator K. Liga-se o sistema com a botoeira L e desliga-se com a botoeira D. A rotação do disco é monitorada pelo sensor indutivo M e a passagem do fio é detectada pelo sensor óptico O. Em função do balanceamento mecânico do disco, o sensor indutivo detecta a passagem de dois ressaltos durante a rotação. Assim, numa rotação, em condições normais, devem ser observados dois pulsos em M e doze pulsos em O. A linha diametral dos ressaltos não está alinhada com as linhas diametrais dos carretéis e a velocidade de rotação do disco é tal que a janela temporal entre quaisquer dos pulsos de M ou de O é muito maior que o tempo de varredura do CLP. As especificações são que o disco deve ser parado quando se detecta o arrebentamento de um fio e que o sistema deve ser capaz de funcionar independente da posição inicial do disco.

Foi desenvolvido um programa em LADDER para controle do sistema, mostrado parcialmente na Figura 2. A linha que completa corretamente o programa da Figura 2 é

• A.
• B.
• C.
• D.
• E.

Os tipos de elétrons que são utilizados na formação da imagem na microscopia eletrônica de transmissão são denominados de elétrons

• A.

  primários e secundários.

• B.

  transmitidos e primários.

• C.

  secundários e retroespalhados.

• D.

  transmitidos

• E.

  transmitidos e secundários.

A faixa de vácuo em que trabalham os microscópios eletrônicos de varredura convencionais (alto vácuo) é de

• A.

  2 a 3 Torr

• B.

  4,6 Torr

• C.

  50 a 70 Torr

• D.

  10^-7 a 10^-4 Torr

• E.

  10² a 10⁹ Torr
