Questões de Engenharia Eletrônica do ano 2011

Utilizando o princípio de Perda por Reflexão Fresnel e considerando que a luz passa do ar para uma fibra e da fibra para o ar, com índice de refração igual a 1,5, a perda total de um feixe de luz é igual a

• A.

  0,1773 dB

• B.

  0,3546 dB

• C.

  0,1703 dB

• D.

  0,3406 dB

• E.

  0,5319 dB

A estrutura básica de uma Fibra Ótica é constituída de cilindros concêntricos com determinadas espessuras e com índices de refração tais que permitam o fenômeno da reflexão interna total. Para que ocorra o fenômeno de refração nessa estrutura é necessário que

• A.

  o diâmetro do núcleo seja a metade da espessura da casca.

• B.

  a espessura da casca seja o dobro da espessura do núcleo.

• C.

  o índice de refração do núcleo seja igual ao índice de refração da casca.

• D.

  o índice de refração do núcleo seja maior que o índice de refração da casca.

• E.

  o índice de refração da casca seja maior que o índice de refração do núcleo.

Considere uma central telefônica com as seguintes características:

− central de 3 estágios.

− 120 entradas com quatro grupos.

− 120 saídas e quatro blocos no estágio central.

• A.

  32.

• B.

  544.

• C.

  1040.

• D.

  2176.

• E.

  1024.

As redes telefônicas implementadas com cabos metálicos possuem algumas características elétricas específicas que podem prejudicar a integridade dos dados transmitidos. Nesse sentido, o significado de “crosstalk”, termo utilizado para expressar uma dessas características, pode ser expressado como

• A.

  a variação do atraso dos dados transmitidos entre dois terminais.

• B.

  o tempo que um dado leva para ser transmitido entre dois terminais.

• C.

  a perda de tensão ou de potência que um sinal sofre ao ser transmitido através de um quadripolo.

• D.

  a tensão ou a potência elétrica induzida em um circuito em razão da presença de sinal elétrico em outro circuito.

• E.

  a tensão ou potência elétrica recebida por um terminal produzida pelo sinal transmitido pelo próprio terminal.

A comunicação serial por meio do padrão RS-232 (a EIA RS-232C ou V.24), é um padrão para troca serial de dados binários entre um DTE (Data Terminal Equipment) e um DCE (Data Communication Equipment). Utilizando este padrão de comunicação, cuja direção dos dados será feita do DTE para o DCE, a função do sinal RTS

• A.

  é de aterramento.

• B.

  é de recepção dos dados do DCE.

• C.

  é de transmissão dos dados do DTE para o DCE.

• D.

  solicita permissão para envio de dados ao DCE.

• E.

  é uma resposta a uma solicitação de envio de dados.

Analise:

I. Calibração é o procedimento de comparação entre o valor lido por um instrumento e o valor padrão apropriado de mesma

II. Aferição é o procedimento que consiste em ajustar o valor lido por um instrumento com o valor padrão de mesma

III. Padrão é um elemento ou instrumento de medida destinado a definir, conservar e reproduzir a unidade base de medida

IV. Resolução está relacionada com o menor intervalo mensurável pelo instrumento.

Considerando V (Verdadeiro) e F (Falso), os itens I, II, III, e IV são, respectivamente:

• A.

  F; F; V; V.

• B.

  V; V; F; V.

• C.

  V; F; V; F.

• D.

  V; V; V; F.

• E.

  F; V; F; V.

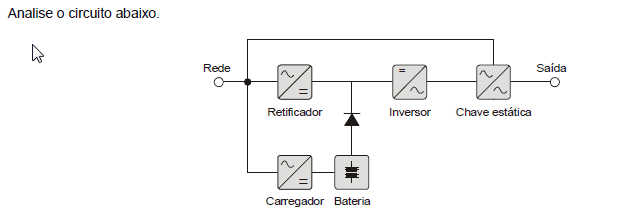

O tipo de arquitetura do No-Break representado e sua característica de operação está correto em:

• A.

  Tipo Stand-by − possui dupla conversão de energia.

• B.

  Tipo On-line − possui dupla conversão de energia (dois estágios de conversão).

• C.

  Tipo Stand-by − possui duas condições de operação definidas pela rede comercial: Rede Presente (onde a carga é alimentada pela rede elétrica) e Falha na Rede (onde a carga passa a ser alimentada pelo conjunto inversor/banco de baterias).

• D.

  Tipo Interativo − possui duas condições de operação definidas pela rede comercial: Rede Presente (onde a carga é alimentada pela rede elétrica) e Falha na Rede (onde a carga passa a ser alimentada pelo conjunto inversor/banco de baterias). Possui em seu circuito um estabilizador para fornecimento de energia à carga.

• E.

  Tipo Interativo − possui duas condições de operação definidas pela rede comercial: Rede Presente (onde a carga é alimentada pela rede elétrica) e Falha na Rede (onde a carga passa a ser alimentada pelo conjunto inversor/banco de baterias). Opera de forma similar ao No-Break Stand-by porém possui em seu circuito um estabilizador para fornecimento de energia à carga.

Para auxiliar o planejamento das manutenções, diversos indicadores podem ser considerados, tais como: MTBF, MTTR, MTTF, Disponibilidade (A) e Confiabilidade (R). Alguns destes indicadores são informados pelos fabricantes do hardware utilizado e possuem relação entre si. A definição formal de Disponibilidade e a relação deste indicador com os demais estão corretas em:

• A. É a probabilidade de o sistema falhar; A = MTTF.
• B.

  É o tempo total que o sistema permanece operacional; A = MTBF.

• C.

  É a probabilidade de o sistema estar funcionado corretamente em um período de tempo Δt; A = MTBF / MTTF.

• D.

  É o tempo total que o sistema permanece operacional descontando o tempo gasto para reparo de falhas ocorridas durante a operação; A = MTBF-MTTR.

• E.

  É a probabilidade de o sistema estar funcionando corretamente em um determinando instante de tempo t de acordo com sua especificação; A = MTTF / MTBF.

• A.

  64

• B.

  40

• C.

  32

• D.

  16

• E.

  8

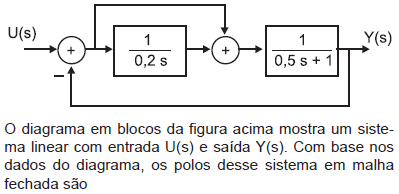

• A.



• B.



• C.

  −2+j e −2−j

• D.

  −4 e −5

• E.

  −8 e −5
