Questões de Engenharia Eletrônica do ano 2012

São características de um amplificador operacional ideal:

• A.



• B.



• C.



• D.



• E.



Uma bobina apresenta reatância aproximada de 6,3 Ω quando está operando com sinal senoidal de 10 kHz. O valor nominal de sua indutância é

• A.

  10 μH.

• B.

  100 μH.

• C.

  1000 μH.

• D.

  10 mH.

• E.

  100 mH.

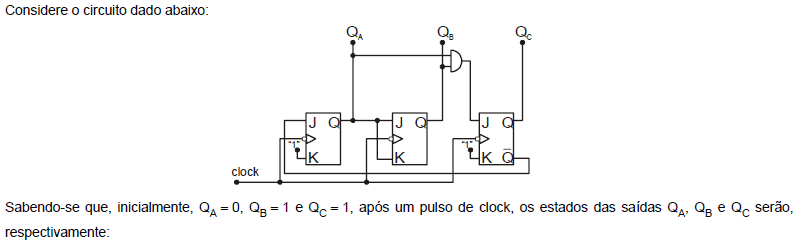

• A.

  1 1 1.

• B.

  1 1 0.

• C.

  1 0 1.

• D.

  0 1 0.

• E.

  0 0 0.

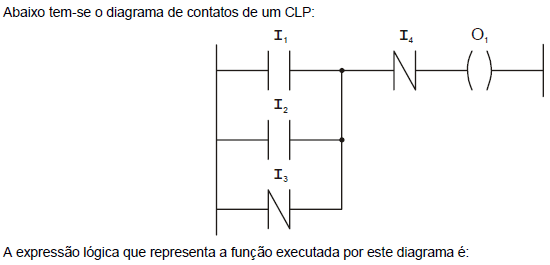

• A.

  O₁ = I₁ .I₂ .I₃ .I₄

• B.



• C.

  O₁ = I₁ .I₂ + I₃ + I₄

• D.



• E.



Parâmetro oferecido pelo fabricante do JFET que corresponde à tensão de corte do dispositivo, ou seja, faz com que a corrente de dreno seja praticamente nula. Trata-se de:

• A.

  V_CD0

• B.

  V_DD

• C.

  V_GS(off)

• D.

  V_GSS

• E.

  V_SS

Quanto ao SCR, é correto afirmar:

• A.

  A corrente de manutenção (I_H) que mantém o SCR conduzindo, é sempre maior que sua corrente de disparo (I_L).

• B.

  Trata-se de um tiristor bidirecional.

• C.

  Uma das formas de disparo do SCR é aplicação de um pulso negativo no terminal de gatilho.

• D.

  Trata-se de um dipositivo unipolar, pois sua corrente é formada por um único tipo de portador de cargas.

• E.

  Umas das formas de bloqueio do SCR é aplicação de uma tensão V_AK negativa.

Uma tensão senoidal com V_PP = 20 V, frequência = 50 Hz e ângulo inicial de fase = 30° tem sua representação matemática expressa em:

• A.



• B.



• C.



• D.



• E.



Nos manuais técnicos do diodo semicondutor, o termo Forward Current significa corrente

• A.

  reversa.

• B.

  de surto.

• C.

  de pico.

• D.

  eficaz.

• E.

  direta.

Sobre o inversor de frequência, é correto afirmar:

• A.

  Trata-se de um gerador de corrente contínua de dupla polaridade.

• B.

  É utilizado para inverter a rotação de motores CC.

• C.

  É um dispositivo capaz de gerar tensão e frequência ajustáveis.

• D.

  Converte tensão contínua positiva em negativa.

• E.

  Inverte a fase de sinais alternados.

Um condutor tem 500 m de comprimento, seção transversal de 5 mm² e resistividade 0,02 Ω . mm²/m. Ao aplicar uma tensão de 5 V nas extremidades deste condutor, a intensidade de corrente fornecida pela fonte será de

• A.

  100 mA.

• B.

  500 mA.

• C.

  1 A.

• D.

  2,5 A.

• E.

  5 A.
