Questões de Engenharia Eletrônica do ano 2012

Os sistemas de controle podem ser contínuos, discretos, ou contínuos convertidos em discretos. Assim, um sinal variante no tempo pode ser amostrado com um intervalo de tempo “T”, formando uma sequência de valores discretos. Quando essa sequência é aplicada como entrada de um sistema de controle, a resposta é definida apenas nos instantes da amostragem, previamente determinados. Aplicando-se a transformada de Laplace em um sinal discreto, tem-se como resultado a transformada Z, que é a ferramenta matemática adequada para o estudo de sistemas de controle discretos.

• A.

  são sempre lineares.

• B.

  são sempre não lineares.

• C.

  são sempre estáveis.

• D.

  possuem a função de transferência matematicamente igual à transformada Z de sua resposta impulsiva.

• E.

  apresentam as propriedades de causalidade, linearidade e invariância no tempo, totalmente diferentes do controle contínuo.

O protocolo Modbus é um protocolo mestre-escravo no qual os escravos, quando requisitados pelo nó mestre, transmitem dados, e não há comunicação com outros escravos.

• A.

  existe apenas um cliente, o nó mestre, e os servidores são representados pelos nós escravos.

• B.

  até 128 nós escravos podem ser conectados ao mesmo barramento, onde se encontra um único mestre presente.

• C.

  o mestre pode enviar uma mensagem para todos os escravos, no modo de requisição Unicast.

• D.

  o mestre endereça a apenas um escravo, no modo de requisição Broadcasting.

• E.

  o mestre não pode endereçar nenhum escravo.

A estrutura de controle da automação industrial tem como base de sustentação as redes industriais. Em função das exigências da aplicação e do custo, diferentes tecnologias e padrões de comunicação podem ser utilizados.

Observe as afirmativas abaixo referentes a esse tema.

I – Usando-se o Profi bus, é possível fazer dispositivos de diferentes fabricantes se comunicarem sem nenhuma mudança na interface.

II – As vantagens da rede Foundation Fieldbus consistem em estender a visão da área de processo até o instrumento e não até o último elemento inteligente, um CLP ou um SDCD, e na redução de equipamentos necessários para instalar os instrumentos em uma área qualifi cada.

III – A tecnologia Fieldbus pertence à camada de nível 4 ou de transporte, que corresponde à camada de mesmo nome no modelo OSI da ISO.

Está correto o que se afirma em

• A.

  I, apenas

• B.

  III, apenas

• C.

  I e II, apenas

• D.

  II e III, apenas

• E.

  I, II e III

A tecnologia Foundation Fieldbus permite a comunicação bidirecional entre os equipamentos e está substituindo a tecnologia 4-20 mA. É possível o acesso a múltiplas variáveis, não só referentes ao processo, bem como ao diagnóstico dos sensores e atuadores, dentre outras.

• A.

  controle distribuído e interoperabilidade

• B.

  inserção de um único mestre no barramento de comunicação.

• C.

  ausência de interoperabilidade

• D.

  impossibilidade de comunicação entre equipamentos.

• E.

  uso com alimentação em alta tensão

Um Sistema Digital de Controle Distribuído (SDCD) envolve supervisão, banco de dados, lógica com redundância

• A.

  perfeita compatibilidade de comunicação

• B.

  grande redução do cabeamento

• C.

  controle centralizado sem gerenciar alarmes

• D.

  uso unicamente de cabo do tipo coaxial

• E.

  custos de implantação muito baixos

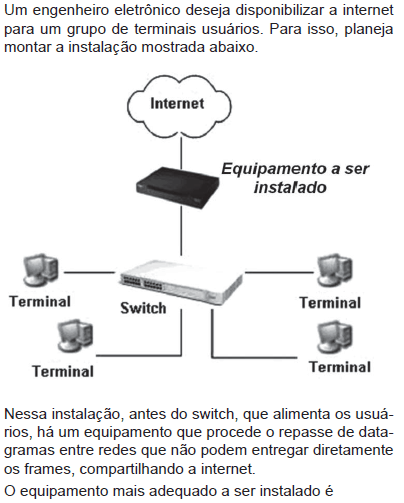

• A.

  amplificador

• B.

  roteador

• C.

  hub

• D.

  switch

• E.

  host

O Protocolo DHCP (Dynamic Host Configuration Protocol) e o DNS (Domain Name System) são dois serviços da camada de aplicação de rede.

Sobre esses protocolos, observe as afirmações a seguir.

I – O objetivo do DHCP é, sem intervenção do administrador de rede, confi gurar a camada de rede da máquina.

II – Qualquer máquina na rede local pode ser um servidor DHCP.

III – O objetivo do DNS é traduzir nome de máquinas em endereços lógicos.

IV – O DNS é um protocolo que não pode ser usado na arquitetura TCP/IP.

Está correto APENAS o que se afirma em

• A.

  I e II

• B.

  II e IV

• C.

  III e IV

• D.

  I, II e III

• E.

  I, III e IV

O modelo de referência TCP/IP nasceu com o objetivo de manter conectados os equipamentos do Departamento de Defesa do Governo dos Estados Unidos da América (DoD – Department of Defense) mesmo que parcialmente.

• A.

  informar a máquina que enviou a mensagem com erro e corrigir esse erro automaticamente.

• B.

  controlar o fluxo e o congestionamento de tráfego na rede.

• C.

  permitir que um gateway informe a rota ótima de acesso a uma rede e rapidamente atualizar suas tabelas de rotas.

• D.

  ser uma arquitetura que tem como principais protocolos o TCP e o IP, além de outros protocolos conhecidos, tais como ARP, RARP, UDP e ICMP.

• E.

  ser um protocolo especial estabelecido em 7 ou mais camadas OSI.

• A.

  se o sensor FC estiver desligado, e S3 estiver desligado, então o atuador CIL 1 será ativado.

• B.

  se o sensor FC estiver ligado, ou S3 estiver ligado, então o atuador CIL 1 será desativado.

• C.

  se o sensor FC estiver ligado, e S3 estiver desligado, então o atuador CIL 1 será ativado.

• D.

  se o sensor FC estiver desligado, e S3 estiver ligado, então o atuador CIL 1 será ativado.

• E.

  se o sensor FC estiver desligado, ou S3 estiver ligado, então o atuador CIL 1 será desativado.

• A.

  I, apenas

• B.

  II, apenas

• C.

  I e III, apenas

• D.

  II e III, apenas

• E.

  I, II e III
