Questões de Engenharia Eletrônica do ano 2012

Uma importante etapa da fabricação de circuitos integrados é a deposição de filmes muito finos e estreitos de um metal formando uma linha que conecta os diversos dispositivos. Após a deposição desses materiais, outros tratamentos térmicos ainda devem ser realizados com temperaturas de até 500º C. Caso ocorra difusão do metal para o interior do silicone, o circuito integrado pode perder a sua funcionalidade elétrica. Observe os coeficientes de difusão dos metais abaixo no silício (Si):

I – coeficiente de difusão da prata (Ag) = 4,2 x 10^-17m²/s.

II – coeficiente de difusão do alumínio (Al) = 2,5 x 19^-21 m²/s.

III – coeficiente de difusão do ouro (Au) =2,5 x 19^-15 m²/s.

IV – coeficiente de difusão do cobre (Cu) = 4 x 10^-13m²/s.

Com base nesses dados e no enunciado da questão, o metal mais indicado para a formação das linhas de interconexão é

• A. Prata - Ag.
• B. Alumínio - Al.
• C. Ouro - Au.
• D. Cobre - Cu.
• E. Nenhum dos metais, pois todos são semicondutores.

A oxidação térmica do silício tem como finalidade

I – formar máscaras que impedem a implantação iônica e a difusão de dopante no silício (Si).

II – auxiliar na conexão de circuitos, dada a alta condutividade do dióxido de silício (SiO₂).

III – a passivação da superfície do wafer.

Assinale a alternativa correta.

• A. I, II e III estão corretas.
• B. Apenas II e III estão corretas.
• C. Apenas I e III estão corretas.
• D. Apenas I e II estão corretas.
• E. Apenas II está correta.

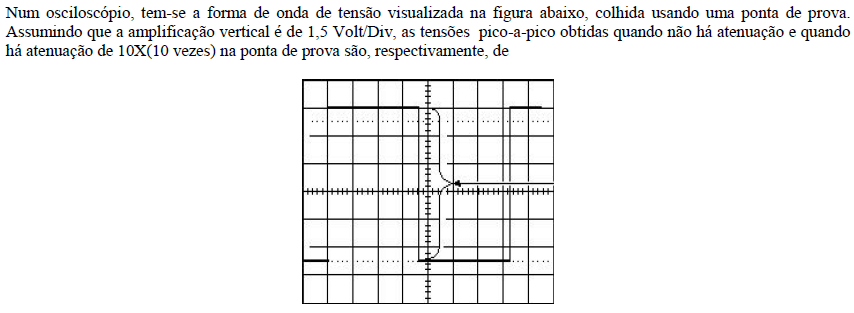

• A. 9 V e 90 V.
• B. 90 V e 9 V.
• C. 8,1 V e 81 V.
• D. 9,2 V e 92 V.
• E. 72 V e 7,2 V.

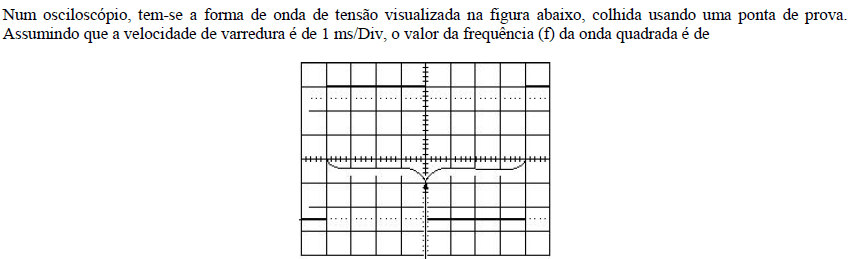

• A. 122 Hz.
• B. 78 Hz.
• C. 125 Hz.
• D. 250 Hz.
• E. 72,5 Hz.

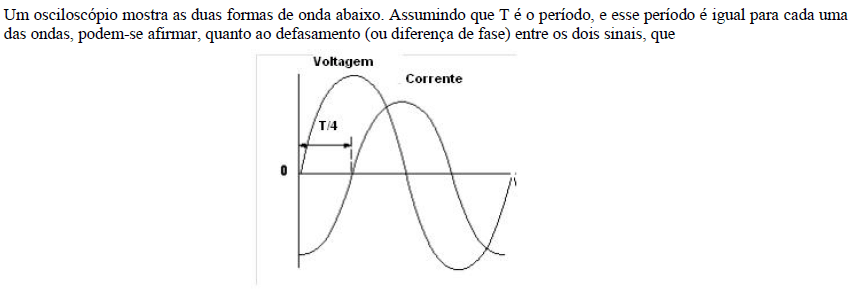

• A. a “Voltagem” está com 45º de atraso relativamente à “Corrente”
• B. a “Voltagem” está com 90º de atraso relativamente à “Corrente”
• C. a “Voltagem” está com 90º de avanço relativamente à “Corrente”
• D. a “Voltagem” está com 45º de avanço relativamente à “Corrente”
• E. a “Voltagem” está com 30º de atraso relativamente à “Corrente”

A respeito dos instrumentos de medição voltímetro e amperímetro, analise os itens que se seguem.

I - Todo amperímetro possui baixa resistência interna em comparação à resistência interna de um voltímetro

II - Ao ser ligado erroneamente no lugar de um voltímetro, um amperímetro é percorrido por uma corrente relativamente elevada, se comparada à corrente que passaria pelo voltímetro. Nesse caso, pode-se até danificar o instrumento.

III - Embora a função de um voltímetro seja medir tensão, quando ele é ligado em paralelo com um indutor, o valor medido por ele será igual à potência ativa consumida pela carga conectada aos seus terminais.

IV- Caso o voltímetro esteja medindo uma tensão CA (Corrente Alternada), o valor indicado por esse instrumento corresponde sempre ao valor médio da tensão.

V- O valor eficaz medido por um voltímetro ou por um amperímetro corresponde sempre a uma grandeza não negativa.

Assinale a opção que possui os itens corretos sobre a questão em foro.

• A. I, II, III, IV e V.
• B. Apenas I, III, IV.
• C. Apenas I, II e V.
• D. Apenas I, II, III e IV.
• E. Apenas I e III.

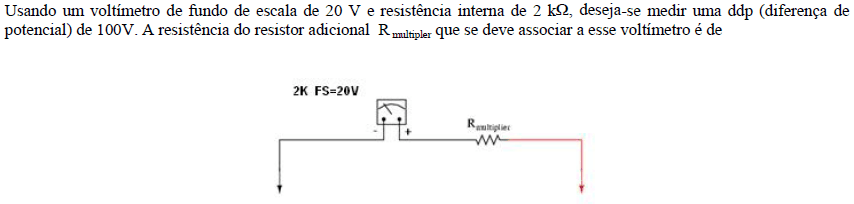

• A. 1 kÙ.
• B. 2 kÙ.
• C. 6 kÙ.
• D. 8 kÙ.
• E. 12 kÙ.

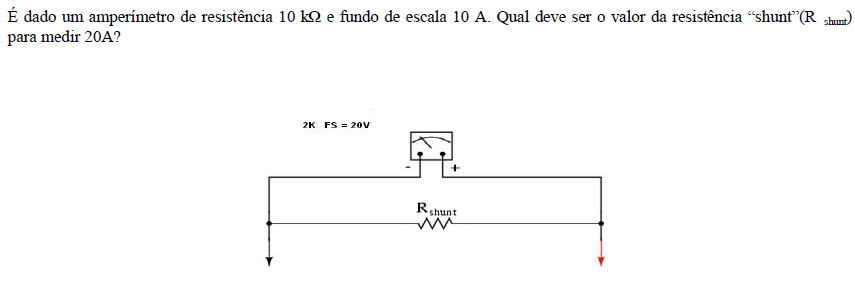

• A. 0,5 kÙ.
• B. 1 kÙ.
• C. 2 kÙ.
• D. 10 kÙ.
• E. 30 kÙ.

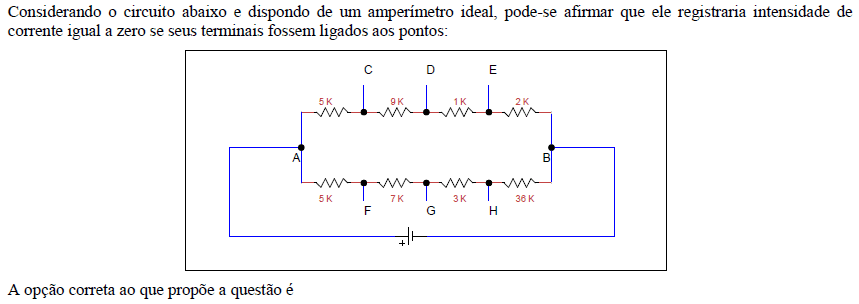

• A. C e F.
• B. D e G.
• C. E e H.
• D. E e F.
• E. C e H.

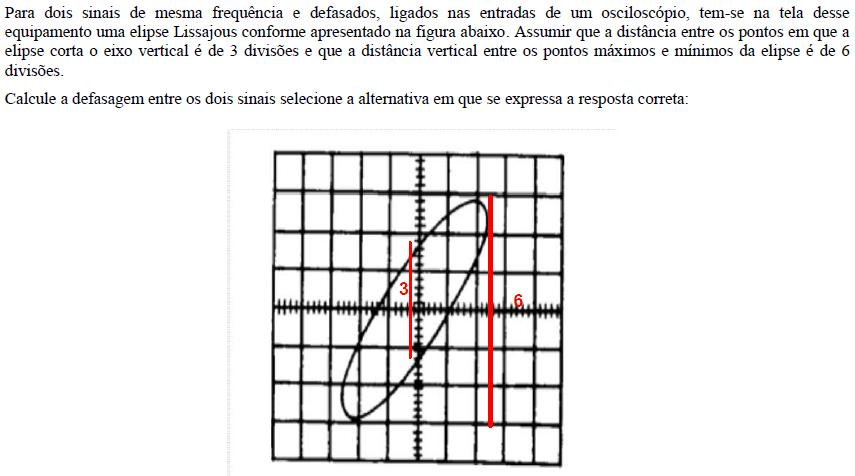

• A. 30º.
• B. 60º.
• C. 45º.
• D. 90º.
• E. 180º.
