Questões de Engenharia Eletrônica do ano 2013

A respeito de emendas e terminações utilizadas com condutores elétricos para instalações elétricas residenciais, pode-se afirmar que

• A.

  fios e cabos de alumínio e cobre podem ser usados em instalações elétricas de baixa tensão, conforme a ABNT NBR 5410, por serem materiais de alta condutividade, baixa capacidade de oxidação e por permitirem emendas simples.

• B.

  terminais do tipo agulha ou pino tubular podem ser “crimpados” a condutores de cobre ou alumínio para conferir às terminações desses fios e cabos uma alta resistência de contato com outras superfícies condutoras.

• C.

  fios ou cabos condutores de alumínio são proibidos para uso em instalações elétricas de baixa tensão residenciais, segundo a ABNT NBR 5410, devido à fácil oxidação do alumínio que, nas emendas entre condutores, pode criar pontos com resistências de contato elevadas.

• D.

  soldas com ligas de estanho de baixo ponto de fusão podem ser facilmente utilizadas para a solda e emenda de dois condutores de alumínio, conferindo alta resistência mecânica e alta resistividade à condução de corrente elétrica no ponto de conexão dos condutores.

• E.

  a utilização de solda com ligas de estanho para emendas e conexões elétricas em condutores de cobre não é recomendada, uma vez que o cobre e o estanho não se combinam e resultam em uma conexão com alta resistência de contato, sujeita à oxidação.

Assinale a alternativa correta a respeito de dispositivos de proteção e controle de sistemas elétricos.

• A.

  Um fusível é um dispositivo de proteção apenas contra curto-circuito e não é descartável, podendo ser utilizado caso ocorra a fusão de seu elemento condutor interno.

• B.

  Um disjuntor termomagnético é um dispositivo de proteção contra correntes de sobrecarga e não atua para correntes de curto-circuito. Seu número máximo de manobras é muito elevado, superior ao de um interruptor convencional.

• C.

  Um dispositivo de proteção contra surtos é capaz de proteger um circuito elétrico contra correntes de sobrecarga de longa duração, superiores a vários minutos. O dispositivo tem um número máximo de manobras baixo, podendo ser usado apenas uma dezena de vezes.

• D.

  Um interruptor convencional de um polo e duas posições para um circuito de iluminação apresenta alta capacidade disruptiva, podendo ser usado para interromper correntes elevadas de curto circuito, mesmo em circuitos de corrente contínua.

• E.

  Um contator é um dispositivo eletromecânico de controle que, quando tem sua bobina percorrida por uma corrente elétrica, promove o deslocamento interno de contatos móveis por um princípio magnético, fazendo o fechamento de contatos normalmente abertos, e a abertura de contatos normalmente fechados.

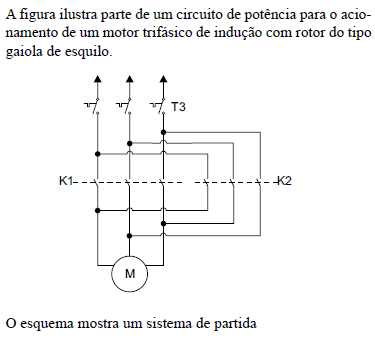

• A.

  direta do motor, com acionamento em apenas um sentido de rotação, mediante o fechamento simultâneo dos contatos K1 e K2. T3 é um temporizador usado para controlar o tempo de partida do sistema.

• B.

  de um motor por inversão de frequência, com o acionamento rápido das chaves K1 e K2, comandadas por um dispositivo eletrônico de controle central T3.

• C.

  direta do motor, com possibilidade de acionamento em ambos os sentidos de rotação, mediante o fechamento dos contatos K1 ou dos contatos K2. O dispositivo T3 é um sensor térmico para desligamento da alimentação, caso ocorra sobrecarga do sistema.

• D.

  direta do motor, com acionamento em apenas um sentido de rotação, mediante o fechamento dos contatos K1. Os contatos K2 são utilizados para frenagem do motor. T3 é um temporizador usado para controlar o tempo de partida e parada do sistema.

• E.

  controlada do motor, com acionamento em apenas um sentido de rotação, mediante o fechamento simultâneo dos contatos K1 e K2. O dispositivo T3 é um sensor térmico para desligamento da alimentação, caso ocorra sobrecarga do sistema.

Soft-Starters e inversores ou conversores de frequência são comumente utilizados no acionamento de máquinas elétricas em ambientes industriais. Assinale a alternativa correta.

• A.

  Um soft-starter é um dispositivo eletrônico responsável pela partida gradual de motores síncronos ou assíncronos. O dispositivo aplica uma quantidade ajustável de tensão elétrica alternada ao motor, através do controle do disparo de tiristores, sem a variação da frequência de alimentação do motor.

• B.

  Um soft-starter é um dispositivo eletrônico capaz de sintetizar um sinal de saída de tensões trifásicas, alternadas, de amplitude e frequência variáveis, aplicáveis na partida de motores síncronos ou assíncronos a partir de uma fonte de tensão contínua.

• C.

  Um conversor de frequência é responsável pela partida gradual de motores síncronos e assíncronos, mediante a modulação da frequência das tensões aplicadas ao motor, sem a variação de sua amplitude. Após a partida do motor, o conversor deve ser desativado, e a carga pode ser ligada diretamente à rede elétrica.

• D.

  Um conversor de frequência de dois quadrantes pode fazer um motor elétrico, síncrono ou assíncrono, operar em apenas um sentido de rotação.

• E.

  Um soft-starter pode ser utilizado para alimentar a armadura de um motor de corrente contínua, com enrolamento de campo independente, para controle de sua velocidade e torque.

Em uma instalação elétrica de baixa tensão, o condutor de proteção (PE)

• A.

  pode ser substituído por qualquer condutor energizado de uma das fases da alimentação, caso não exista aterramento disponível na instalação.

• B.

  deve possuir isolamento em borracha ou plástico, feito obrigatoriamente na cor verde ou na cor verde-amarelo.

• C.

  deve possuir isolamento plástico, feito obrigatoriamente na cor vermelha, e estar sempre interligado com o condutor de neutro da instalação.

• D.

  pode ser desprezado caso a instalação tenha estrutura de alvenaria com vergalhões de aço em seu interior.

• E.

  deve ser protegido por um fusível de baixo valor, para promover a proteção contra correntes de curto-circuito de pequena intensidade.

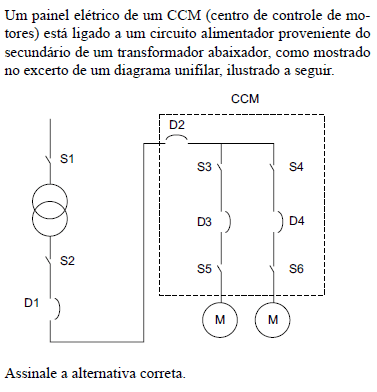

• A.

  As chaves S1, S2, S3, S4, S5 e S6 são elementos de manobra do sistema. Os elementos D1, D2, D3 e D4 são fusíveis trifásicos.

• B.

  As chaves S1, S2, S3, S4, S5 e S6 são elementos de proteção contra sobrecorrentes do sistema. Os elementos D1, D2, D3 e D4 são fusíveis monofásicos.

• C.

  D1 e D2 são seccionadores para permitir o desligamento e a manutenção do transformador. Os seccionadores D3 e D4 permitem o desligamento e a manutenção dos motores do CCM.

• D.

  S1 e S2 são chaves seccionadoras para permitir a desenergização e a manutenção do transformador. Os pares de chaves seccionadoras S3/S5 e S4/S6 permitem a desenergização e manutenção dos disjuntores D3 e D4, respectivamente.

• E.

  As chaves S1, S2, S3, S4, S5 e S6 são elementos de proteção contra curto-circuito do sistema. Os elementos D1, D2, D3 e D4 são fusíveis monofásicos.

Um No-Break ou UPS (Uninterruptible Power Supply) monofásico de 1,1 [kVA] de potência aparente e 60,0 [Hz] de frequência nominal, é alimentado pela rede elétrica de 110,0 [V]. O equipamento possui uma configuração do tipo conversor AC-DC-DC-AC, em que o primeiro estágio AC-DC se trata de um retificador controlado, alimentado com a tensão da rede elétrica de 110,0 [V] AC em 60,0 [Hz], com tensão de saída de aproximadamente 48,0 [V] DC. O segundo estágio DC-AC trata-se de um conversor Boost associado a conversor de frequência ou inversor, com tensão de entrada de 48,0 [V] DC e saída de 110,0 [V] AC em 60,0 [Hz], para alimentar uma carga externa. Entre o primeiro e o segundo estágios, há um banco de baterias com tensão nominal de 48,0 [V], que possui uma capacidade de 50,0 [A.h]. Admitindo que o conversor do segundo estágio seja ideal, sem perdas, e que o No-Break alimenta uma carga puramente resistiva, de potência de 960,0 [W], caso haja uma falha na alimentação da rede de entrada de 110,0 [V] AC, o equipamento

• A.

  não poderá alimentar a carga, pois a tensão das baterias é incompatível com a tensão de saída do No-Break.

• B.

  poderá alimentar a carga durante 1 hora.

• C.

  poderá alimentar a carga durante 2 horas e 30 minutos.

• D.

  poderá alimentar a carga durante 2 horas e 50 minutos.

• E.

  poderá alimentar a carga durante 5 horas.

Em instalações elétricas de baixa tensão, segundo a norma ABNT NBR 5410, a corrente de projeto, utilizada no critério de dimensionamento da bitola do condutor segundo sua capacidade máxima de condução de corrente, leva em conta a corrente nominal do circuito que será energizado por esses condutores. Sobre essa corrente utilizada no projeto, é correto afirmar que ela

• A.

  independe de quaisquer fatores externos, sendo usada diretamente para o cálculo da bitola do condutor.

• B.

  deve ser alterada por fatores multiplicativos, dependendo da cor utilizada no revestimento de cada condutor.

• C.

  deve ser alterada por fatores multiplicativos de acordo com o modo de instalação dos condutores (em alvenaria, calha, eletroduto, etc.), de acordo com a presença de outros condutores energizados dentro do mesmo local de instalação e de acordo com a temperatura ambiente típica da instalação.

• D.

  deve permanecer inalterada, independentemente da tensão nominal aplicada ao circuito.

• E.

  deve ser alterada por fatores multiplicativos, caso os circuitos sejam instalados no mesmo eletroduto, juntos de cabos de telefonia, cabos de rede de computadores e cabos para-raio.

Assinale a alternativa correta a respeito dos conceitos básicos de luminotécnica.

• A.

  Lúmen é a unidade utilizada para medir o nível de iluminamento. Uma medida de 1,0 [lúmen] corresponde à quantidade de luz que está contida dentro de um cone de 1,0 esferorradiado.

• B.

  Lux é a unidade utilizada para medir o nível de iluminamento. Uma medida de 1,0 [lux] corresponde à quantidade de luz que está contida dentro de um cone de 1,0 esferorradiado.

• C.

  Lux é a unidade utilizada para medir o fluxo fluminoso. Uma medida de 1,0 [lux] corresponde à quantidade de luz que está contida dentro de um cone de 1,0 esferorradiado.

• D.

  Lux é a unidade utilizada para medir o nível de iluminamento. Uma medida de 1,0 [lux] corresponde à incidência perpendicular de 1,0 [lúmen] de fluxo luminoso em uma superfície de 1,0 [m²].

• E.

  Lúmen é a unidade utilizada para medir o nível de iluminamento. Uma medida de 1,0 [lúmen] corresponde à incidência perpendicular de 1,0 [lux] de fluxo luminoso em uma superfície de 1,0 [m²].

A respeito das manutenções preditiva, preventiva e corretiva, assinale a alternativa correta.

• A.

  Manutenção corretiva é uma metodologia programada de manutenção, com períodos pré-estabelecidos, baseada no tempo de vida dos componentes do sistema, de forma a verificar seu estado e realizar seu reparo e substituição, quando necessário.

• B.

  Manutenção preventiva é uma metodologia programada de manutenção, com períodos pré-estabelecidos, baseada no tempo de vida dos componentes do sistema, de forma a verificar seu estado e realizar seu reparo e substituição, quando necessário.

• C.

  Manutenção preditiva é uma metodologia programada de manutenção, com períodos pré-estabelecidos para realizar o reparo e a substituição de partes do sistema.

• D.

  Manutenção corretiva é uma metodologia programada de manutenção, com períodos pré-estabelecidos, mas ajustáveis, baseada no monitoramento contínuo do tempo de vida dos componentes do sistema, de forma a verificar seu estado e realizar seu reparo e substituição, apenas quando necessário.

• E.

  Manutenção preventiva é uma metodologia programada de manutenção, com períodos pré-estabelecidos, mas ajustáveis, baseada no monitoramento contínuo do tempo de vida dos componentes do sistema, de forma a utilizá-los ao máximo, até sua quebra ou perda.
