Questões de Engenharia Eletrônica do ano 2014

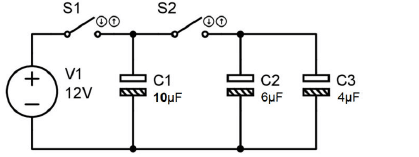

No circuito capacitivo dado a seguir, inicialmente as chaves S1 e S2 estão abertas e os capacitores C1, C2 e C3 totalmente descarregados. No instante t = 0 apenas a chave S1 é fechada até o capacitor C1 atingir a carga total, quando então a chave S1 é aberta e S2 fechada, para esta condição o valor da tensão nos capacitores após atingirem a condição de equilíbrio será:

• A. 12 V.
• B. 6 V.
• C. 10 V.
• D. 5 V.

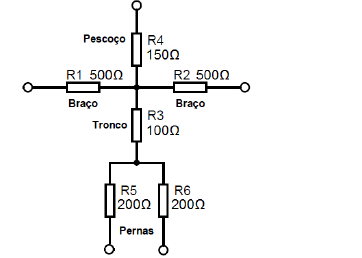

A figura abaixo apresenta um modelo simplificado da distribuição resistiva do corpo humano. Considere que durante o choque elétrico uma corrente acima de 5 mA provoca um leve desconforto, que acima de 50 mA pode provocar paralisia muscular e que acima de 500 mA pode ocasionar parada cardíaca. Neste contexto, se uma tensão de 220 V for aplicada entre um pé e as duas mãos juntas, o indivíduo apresentará como sintoma mais grave:

• A. um leve desconforto.
• B. paralisia muscular.
• C. parada cardíaca.
• D. morte.

O wattímetro é um instrumento que permite medir a potência elétrica fornecida ou dissipada por um elemento. Com relação aos wattímetros, assinale a alternativa incorreta:

• A. o wattímetro é um instrumento de medição que utiliza o princípio eletrodinamométrico.
• B. possui uma bobina fixa ou de campo que é utilizada em série com a carga e uma bobina móvel ou de potencial que é utilizada em paralelo com a carga.
• C. um wattímetro é considerado ideal quando medir a tensão sem desvio de qualquer fluxo de corrente, e medir a corrente sem introduzir qualquer queda de tensão aos seus terminais.
• D. o método dos dois wattímetros é aplicável para ligações trifásicas a três fios, por exemplo em ligações em estrela, equilibradas ou não.

O voltímetro é um aparelho que realiza medições de tensão elétrica em um circuito, geralmente usando a unidade volt, enquanto o amperímetro é um instrumento utilizado para fazer a medida da intensidade da corrente elétrica que passa através da sessão transversal de um condutor, a unidade de medida usada é o Ampère. Com relação ao funcionamento de voltímetros e amperímetros, assinale a alternativa correta:

• A. a resistência elétrica interna de um voltímetro deve ser muito pequena para que, quando ligado em paralelo às resistências elétricas de um circuito, não altere a tensão elétrica que se deseja medir.
• B. a resistência elétrica interna de um amperímetro deve ser muito alta para que, quando ligado em série às resistências elétricas de um circuito, não altere a intensidade de corrente elétrica que se deseja medir.
• C. a resistência elétrica interna de um voltímetro deve ser muito alta para que, quando ligado, em série às resistências elétricas de um circuito, não altere a tensão elétrica que se deseja medir.
• D. a resistência elétrica interna de um amperímetro deve ser muito pequena para que, quando ligado em série às resistências elétricas de um circuito, não altere a intensidade de corrente elétrica que se deseja medir.

Fator de potência é definido como a relação entre a potência ativa e a potência aparente consumidas por um dispositivo ou equipamento, independentemente das formas que as ondas de tensão e corrente apresentem. Sobre fator de potência assinale a alternativa correta:

• A. a atual regulamentação brasileira do fator de potência estabelece que o mínimo fator de potência (FP) das unidades consumidoras é de 0,95.
• B. um alto fator de potência indica uma eficiência baixa e um fator de potência baixo indica alta eficiência.
• C. quanto maior for o consumo de energia reativa, mais baixo será o fator de potência e isso da o direito a concessionária cobrar acréscimos nas contas de energia elétrica.
• D. o fator de potência pode ser classificado como capacitivo, quando a instalação elétrica absorve energia reativa ou indutivo, quando a instalação elétrica fornece a energia reativa.

Uma fonte de alimentação CC consiste em um circuito que a partir da tensão elétrica disponível na rede fornece a tensão contínua no nível requerido pelo circuito alimentado. As fontes podem operar, basicamente, segundo duas tecnologias: linear ou chaveada. Sobre as fontes de alimentação, assinale a alternativa incorreta:

• A. as fontes lineares convertem a tensão alternada da rede em tensões contínuas, normalmente de baixa amplitude, sem o uso de componentes comutados, possuem baixa eficiência.
• B. fontes chaveadas exercem a mesma função das fontes lineares, mas utilizando componentes comutados, apresentam alta eficiência e baixa interferência eletromagnética.
• C. as fontes lineares são mais robustas, simples e fáceis de projetar, são muito volumosas e pesadas, enquanto as fontes chaveadas não são tão robustas, mais difíceis de projetar e consertar, são pequenas e leves quando comparadas às lineares.
• D. fontes lineares regulam sua tensão de saída criando uma tensão mais alta que a necessária e então reduzindo-a, convertendo parte dessa energia elétrica em calor.

Os motores de corrente contínua se classificam segundo a excitação de campo da seguinte forma: motores com excitação independente e motores com excitação série. Em um motor CC com excitação série, as bobinas são constituídas por espiras de fios relativamente grossos, ligados em série com o rotor. Neste motor, devido à ação magnética citada, o conjugado (torque) será

• A. nulo.
• B. inexistente na falta de carga na ponta do eixo.
• C. praticamente proporcional à corrente de armadura.
• D. inversamente proporcional ao fluxo indutor e à corrente que circula no induzido.

Em um motor CC shunt, conhecido como motor em derivação, o campo encontra-se em paralelo com a armadura. Sendo a corrente drenada pela motor de 24 A a partir de uma fonte de 220 V, a resistência do circuito de campo é de 100 Ω e a resistência do circuito de armadura, 0,50 Ω. Assinale a alternativa que apresenta corretamente a corrente de campo.

• A. 0,9 A.
• B. 2,2 A.
• C. 21,8 A.
• D. 24 A.

Motores de passo são dispositivos eletromecânicos que convertem pulsos elétricos em movimentos mecânicos que geram variações angulares discretas denominadas passos. Sendo um motor de passo energizado com 12 V e 4 bobinas com a precisão de 4,5°, a quantidade de passos necessária para que o motor realize uma volta completa é

• A. 20.
• B. 40.
• C. 80.
• D. 120.

O diodo semicondutor é um dispositivo eletrônico muito comum em aplicações CC e CA. No circuito da figura, há uma aplicação CC. Dados os parâmetros, assinale a alternativa que define corretamente a tensão total da fonte.

• A. 0,95 V.
• B. 1,49 V.
• C. 2,19 V.
• D. 2,44 V.
