Questões sobre Automação Industrial

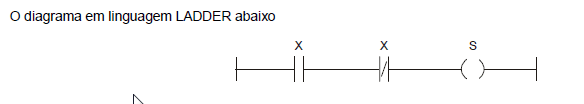

está representado por blocos lógicos em:

• A.



• B.



• C.



• D.



• E.

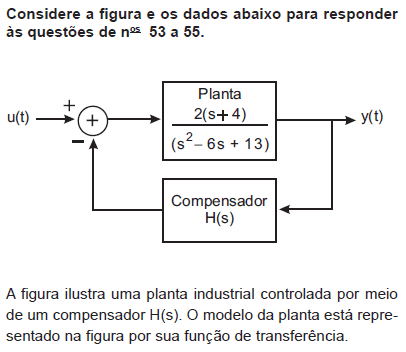

Se for utilizado um compensador estático, isto é, H(s) = K, com K > 0, então a planta

• A. não poderá ser estabilizada, tendo em vista que a função de transferência da planta apresenta um par de polos no semiplano s direito.
• B. não poderá ser estabilizada, pois mesmo variando-se o ganho K do compensador, ainda restarão polos de malha fechada no semiplano s direito.
• C. poderá ser estabilizada para qualquer valor de ganho K positivo.
• D. poderá ser estabilizada a partir de certo valor de ganho K positivo, tendo em vista que a função de transferência de malha aberta possui grau relativo 1 e apresenta um zero no semieixo real negativo do plano s.
• E. poderá ser estabilizada, tendo em vista que, a partir de certo valor de ganho K positivo, os polos de malha fechada seguirão duas assintotas no semiplano s esquerdo.

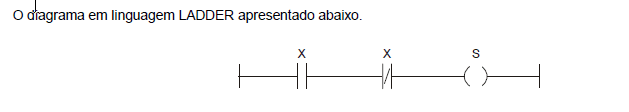

Está representado por blocos lógicos em:

• A.



• B.



• C.



• D.



• E.



Em sistemas industriais que utilizam líquidos e gases, o controle dinâmico desses elementos é de muita importância. A denominação dos parâmetros de medição devem ser bem entendidos. Nesse contexto, o volume de um fluido que atravessa uma determinada seção num intervalo de tempo é denominado

• A.

  área

• B.

  fluxo

• C.

  massa específica

• D.

  velocidade média

• E.

  volume específico

Em um determinado processo industrial, sabe-se que a temperatura de uma de suas etapas varia entre 10 ºC e 50 ºC. O instrumento de medição usado para medir essa temperatura possui sua faixa de medida de −50 ºC a 50 ºC, com uma zona morta de 1%. Diante do exposto, afirma-se que o instrumento de medição

• A.

  não apresentará variações de temperaturas inferiores ou iguais a 0,5 ºC.

• B.

  não apresentará variações de temperaturas inferiores ou iguais a 1 ºC.

• C.

  não é adequado para a medição na qual é empregado, visto que pode apresentar distorções na medição da temperatura se a mesma estiver entre 49 ºC e 50 ºC.

• D.

  mede, embora sem confiabilidade na precisão, temperaturas variando em até 0,5 ºC além de sua faixa de medida nominal.

• E.

  mede, embora sem confiabilidade na precisão, temperaturas variando em até 1 ºC além de sua faixa de medida nominal.

A moderna automação industrial utiliza amplamente Controladores Lógico Programáveis (CLP) em suas linhas de produções. Sobre as características básicas dos CLP, afirma-se que

• A.

  fazem apenas a transmissão de dados já previamente processados, não processando instruções.

• B.

  são projetados para operar em ambientes controlados, livres de quaisquer interferência.

• C.

  são programados usando as linguagens Fortran, C ou C++.

• D.

  executam rotinas cíclicas de operação durante o funcionamento.

• E.

  possuem, como princípio fundamental, o fornecimento de sinais elétricos aos sensores que monitoram as saídas de outras máquinas.

Um determinado instrumento de medição industrial traz, em seu manual, como especificação técnica, que sua faixa de medida é de 200 ºC a 800 ºC. Com base nessa informação e de acordo com a terminologia técnica, conclui- -se, sobre o equipamento, que

• A.

  o alcance é de 500 ºC.

• B.

  o alcance é de 600 ºC.

• C.

  o alcance é de 800 ºC.

• D.

  a faixa nominal é de 800 ºC.

• E.

  a faixa nominal é de 1000 ºC.

Um determinado instrumento de medição industrial traz, em seu manual, como especificação técnica, que sua faixa de medida é de 130 ºC a 430 ºC. Com base nessa informação e de acordo com a terminologia técnica sobre o equipamento, conclui-se que o(a)

• A.

  alcance é de 280 ºC.

• B.

  alcance é de 300 ºC.

• C.

  alcance é de 430 ºC.

• D.

  faixa nominal é de 430 ºC.

• E.

  faixa nominal é de 560 ºC.

A respeito dos dispositivos e instrumentos utilizados na instrumentação industrial, aplicados aos processos de medição, considere as afirmativas abaixo.

I - O sistema supervisório é um sistema que recebe informações de diversos instrumentos, com possibilidade de monitorar, controlar, manter e operar uma planta industrial, incorporando funções de controle supervisório.

II - Transmissor é um instrumento que recebe um sinal em um padrão industrial de grandeza física e o converte em um sinal de outra grandeza, proporcionalmente.

III - Histerese é a diferença máxima apresentada por um instrumento, para um mesmo valor, em qualquer ponto da faixa de trabalho, quando a variável percorre toda a escala no sentido ascendente e descendente.

Está correto, de acordo com a terminologia técnica, APENAS o que se afirma em

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e II.

• E.

  I e III.

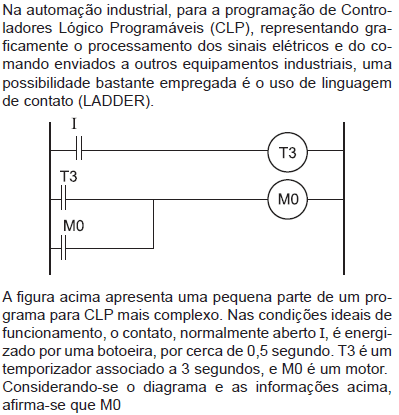

• A.

  é energizado imediatamente após I e desliga 3 s depois da partida.

• B.

  liga 3 s após a energização de I e desliga 3 s depois de sua partida.

• C.

  liga 3 s após a energização de I e não é mais desligado.

• D.

  desliga 3 s após a energização de I e não é mais ligado.

• E.

  desliga imediatamente após a energização de I e religa 3 s depois de seu desligamento.
