Questões sobre Eletrônica Digital

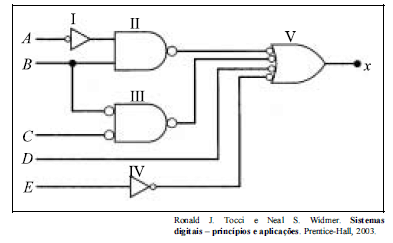

Com relação ao circuito combinacional mostrado na figura acima, julgue os seguintes itens.

Se os valores lógicos das entradas A, B, C, D e E forem, respectivamente, 0, 1, 0, 1 e 0, então, a saída x assumirá o valor lógico 1.

• C. Certo
• E. Errado

O Firewall que atua através de uma combinação de filtrage, baseada nas informações de cabeçalho com o conteúdo da própria mensagem, é do tipo

• A.

  Proxy.

• B.

  Stateful

• C.

  Stateless.

• D.

  Gateway de circuito.

• E.

  Filtragem de quadros.

Com relação ao circuito combinacional mostrado na figura acima, julgue os seguintes itens.

Se a entrada E assumir o valor lógico 1, então, independentemente do valor lógico das demais entradas, o valor lógico da saída x será 0.

• C. Certo
• E. Errado

Suíte de protocolos que contém um cabeçalho de autenticação, um protocolo de carga de segurança de encapsulamento, uma troca de chaves e encriptação, utilizada na segurança de uma VPN, é denominado

• A.

  L2F.

• B.

  L2TP.

• C.

  PPTP.

• D.

  IPSec.

• E.

  SHA-1.

Com relação ao circuito combinacional mostrado na figura acima, julgue os seguintes itens.

É possível implementar um circuito que realize uma função lógica equivalente à realizada com o circuito mostrado, usando-se apenas portas NÃO-OU com números de entradas convenientes.

• C. Certo
• E. Errado

Sobre o Kerberos, é correto afirmar que

• A.

  utiliza criptografia assimétrica.

• B.

  é um sistema de certificação digital.

• C.

  utiliza o algoritmo DES de criptografia.

• D.

  o tíquete gerado pelo Kerberos não é enviado encriptado.

• E.

  no processo de emissão do tíquete pelo servidor é usado o algoritmo RSA.

Com relação ao circuito combinacional mostrado na figura acima, julgue os seguintes itens.

Os símbolos usados na figura indicam que as portas lógicas utilizadas são do tipo coletor aberto.

• C. Certo
• E. Errado

Com relação ao circuito combinacional mostrado na figura acima, julgue os seguintes itens.

O circuito representado na figura apresentará maior velocidade de comutação se for implementado com portas lógicas CMOS, do que se implementado com portas ECL.

• C. Certo
• E. Errado

A tabela acima corresponde à tabela verdade de um circuito lógico, sendo que as entradas são as variáveis A, B e C, e a saída, a variável S. Com relação a essa tabela, julgue os itens que se seguem.

O mapa de Karnaugh é útil no processo de obtenção da expressão mínima na forma soma de produtos, mas não, na obtenção da forma mínima produto de somas.

• C. Certo
• E. Errado

Com relação a flip-flops, julgue os itens a seguir.

Considere que, em um flip-flop tipo JK gatilhado por borda de descida, a saída Q atual tenha o valor lógico 1 e as entradas J e K tenham ambas o valor lógico 1. Nesse caso, após a ocorrência de uma borda de descida no clock, a saída Q permanecerá no valor lógico 1.

• C. Certo
• E. Errado
