Questões sobre Geral

A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão v_e(t), e a saída é o sinal v_s(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.

Na banda passante, o ganho total do circuito é negativo.

• C. Certo
• E. Errado

O quadro do Módulo de Transporte Síncrono-nível 1 (STM-1), da Hierarquia Digital Síncrona (SDH), apresenta

• A.

  270 linhas e 9 colunas, sendo as primeiras 9 linhas usadas para o cabeçalho de seção (SOH), uma linha para o cabeçalho de caminho (POH) e as linhas restantes para a carga de dados (Pay-load);

• B.

  90 colunas e 9 linhas, sendo as primeiras 3 colunas usadas para o cabeçalho de seção (SOH), uma coluna para o cabeçalho de caminho (POH) e as colunas restantes para a carga de dados (Pay-load);

• C.

  90 linhas e 9 colunas, sendo as primeiras 3 colunas usadas para o cabeçalho de caminho (POH), uma coluna para o cabeçalho de seção (SOH), e as colunas restantes para a carga de dados (Pay-load);

• D.

  810 colunas e 9 linhas, sendo as últimas 9 colunas usadas para o cabeçalho de seção (SOH), uma coluna para o cabeçalho de caminho (POH) e as colunas restantes para a carga de dados (Pay-load);

• E.

  270 colunas e 9 linhas, sendo as primeiras 9 colunas usadas para o cabeçalho de seção (SOH), uma coluna para o cabeçalho de caminho (POH) e as colunas restantes para a carga de dados (Pay-load).

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

Caso o resistor de carga R_L seja substituído por um altofalante, e um sinal de entrada senoidal com freqüência de 100 kHz seja injetado na entrada ve, então será gerado um som senoidal audível no alto-falante.

• C. Certo
• E. Errado

A transmissão de dados pelo Modo de Transporte Assíncrono (ATM), entre interfaces de nós de usuários (UNI), é feita através de

• A.

  células contendo 53 bytes, sendo 5 bytes de cabeçalho, que contêm os indicadores dos caminhos e dos canais virtuais (VPI/VCI), o tipo de carga de dados (PT), a prioridade para o descarte de células (CLP) e o controle de erros do cabeçalho (HEC). Os restantes 48 bytes são a carga de dados (PL), que também contêm os cabeçalhos da Camada Adaptação;

• B.

  células contendo 53 bytes, sendo 5 bytes de cabeçalho, que contêm os endereços dos caminhos e dos canais virtuais (VPI/VCI), o tipo de carga de dados (PLT), a prioridade para o descarte de células (CLP) e o controle de erros da carga de dados. Os restantes 48 bytes são a carga de dados (PL);

• C.

  quadros de comprimento variável de 1 a 65.535 bytes, com controle de fluxo genérico (GFC), identificador de origem e de conexão de 24 bits, tipo da carga de dados e código de redundância cíclica CRC

• D.

  da camada de Adaptação e de suas sub-camadas de Convergência (CS) e Segmentação e Remontagem (SAR) do Modelo OSI, que preparam a carga de dados em pacotes de tamanho fixo de 256 bytes, incluindo os cabeçalhos de conexão da rede;

• E.

  da camada de Adaptação de suas sub-camadas de Convergência (CS) e Segmentação e Remontagem (SAR) do Modelo OSI, e da camada ATM, que segmentam a carga de dados em pacotes de tamanho fixo de 256 bytes, incluem cabeçalhos de conexão da rede e, no destino, separam os cabeçalhos e remontam os pacotes.

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

A componente de polarização (DC) do potencial em relação ao terra no nó A é maior que 6 V.

• C. Certo
• E. Errado

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

A impedância de entrada do circuito é igual a 45 k•.

• C. Certo
• E. Errado

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

O ganho de tensão do amplificador é igual a 1.

• C. Certo
• E. Errado

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

Caso o resistor R_E seja substituído por um fio (curto-circuito), o circuito resultante estará corretamente polarizado na região ativa e apresentará maior estabilidade de sua corrente de polarização em relação a variações do valor de•.

• C. Certo
• E. Errado

Texto CE-I – questões de 33 a 35

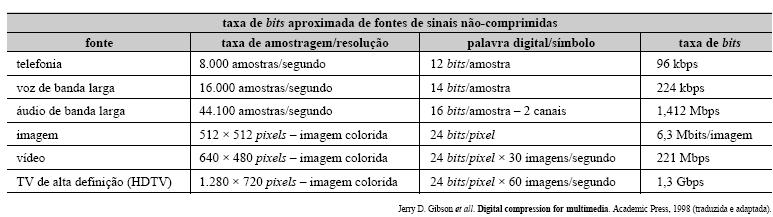

  O advento da tecnologia digital tem proporcionado uma série de facilidades desconhecidas até bem recentemente. A Internet, o CD-player, o DVD, os jogos interativos de computador, a televisão digital de alta definição, a telefonia celular e a tomografia computadorizada são exemplos atuais dessa transformação digital. Entretanto, as versões digitais de sinais como voz, música, TV e filmes, requerem uma imensa quantidade de bits/segundo para armazenar ou transmitir as informações de interesse. Para exemplificar, a tabela acima apresenta os requisitos de diversas fontes de sinal em suas formas originais (não-comprimidas). Nessa tabela, vários números observados, principalmente na última coluna, mostram valores muito altos, demandando grande quantidade de memória para o armazenamento da informação e(ou) tempo de alocação de canal no caso de transmissão.

  A compressão de dados, uma subárea dentro de processamento digital de sinais, estuda a representação eficiente das fontes de sinais. Essa eficiência é buscada no sentido de minimizar as redundâncias de informação das fontes. No sentido de sistemas estocásticos, a redundância pode ser posta como a dependência estatística dos símbolos gerados pela fonte de sinal. Utilizando os recursos e avanços tecnológicos de redes de comunicações, microeletrônica de processadores digitais, computadores e equipamentos de telecomunicações, atualmente, já se tem uma série de ferramentas que fazem uso da compressão de dados para possibilitar a implementação de diversos produtos de mídia digital.

Considerando o texto CE-I, julgue os itens a seguir.

Pode-se afirmar que a compressão de dados é a representação de uma fonte na forma digital com uma menor quantidade de bits, mantendo, contudo, uma fidelidade aceitável. Essa fonte de dados pode ser texto, voz, áudio, imagem estática, vídeo ou qualquer outra fonte que tenha a necessidade de ser armazenada e(ou) transmitida em forma digital.

• C. Certo
• E. Errado

Texto CE-I – questões de 33 a 35

  O advento da tecnologia digital tem proporcionado uma série de facilidades desconhecidas até bem recentemente. A Internet, o CD-player, o DVD, os jogos interativos de computador, a televisão digital de alta definição, a telefonia celular e a tomografia computadorizada são exemplos atuais dessa transformação digital. Entretanto, as versões digitais de sinais como voz, música, TV e filmes, requerem uma imensa quantidade de bits/segundo para armazenar ou transmitir as informações de interesse. Para exemplificar, a tabela acima apresenta os requisitos de diversas fontes de sinal em suas formas originais (não-comprimidas). Nessa tabela, vários números observados, principalmente na última coluna, mostram valores muito altos, demandando grande quantidade de memória para o armazenamento da informação e(ou) tempo de alocação de canal no caso de transmissão.

  A compressão de dados, uma subárea dentro de processamento digital de sinais, estuda a representação eficiente das fontes de sinais. Essa eficiência é buscada no sentido de minimizar as redundâncias de informação das fontes. No sentido de sistemas estocásticos, a redundância pode ser posta como a dependência estatística dos símbolos gerados pela fonte de sinal. Utilizando os recursos e avanços tecnológicos de redes de comunicações, microeletrônica de processadores digitais, computadores e equipamentos de telecomunicações, atualmente, já se tem uma série de ferramentas que fazem uso da compressão de dados para possibilitar a implementação de diversos produtos de mídia digital.

Considerando o texto CE-I, julgue os itens a seguir.

As principais figuras de mérito da compressão de dados são a modelagem da fonte — na grande maioria das aplicações, de característica estocástica —, a taxa de bits/símbolo desejada — ou outra medida similar — e o critério de fidelidade, também conhecido como medida de distorção.

• C. Certo
• E. Errado
