Questões sobre Geral

Considere que um engenheiro eletrônico deva desenvolver diversos sistemas de instrumentação, nos quais usará diferentes sensores para medir grandezas físicas. Com base nessa situação, julgue os itens que se seguem.

Dispositivos digitais para medida de posição ou deslocamento frequentemente utilizam, na saída, o código de Gray, que é empregado em razão de apenas 2 bits variarem entre dois códigos adjacentes, minimizando erros de leitura.

• C. Certo
• E. Errado

Considere que um engenheiro eletrônico deva desenvolver diversos sistemas de instrumentação, nos quais usará diferentes sensores para medir grandezas físicas. Com base nessa situação, julgue os itens que se seguem.

Para medir força, uma ponte de Wheatstone completa, com quatro extensômetros idênticos, comparada à meia ponte, apresenta a vantagem de dispor de maior sensibilidade e a desvantagem de possuir menor linearidade e maior sensibilidade à variação de temperatura.

• C. Certo
• E. Errado

Considere que um engenheiro eletrônico deva desenvolver diversos sistemas de instrumentação, nos quais usará diferentes sensores para medir grandezas físicas. Com base nessa situação, julgue os itens que se seguem.

Os termopares são construídos com base na junção de dois fios metálicos do mesmo material. A resistência de contato entre os dois fios causa, em decorrência do efeito Seebeck, uma diferença de potencial, que é proporcional ao quadrado da temperatura a que a junção está submetida.

• C. Certo
• E. Errado

Considere que um engenheiro eletrônico deva desenvolver diversos sistemas de instrumentação, nos quais usará diferentes sensores para medir grandezas físicas. Com base nessa situação, julgue os itens que se seguem.

Na medição de temperatura, os termistores têm, em relação aos RTDs (resistance temperature detector), a vantagem de apresentar maior linearidade.

• C. Certo
• E. Errado

Sobre os modos de disparo de circuitos que utilizam SCR, é comum a conexão de um circuito RC série entre anodo e catodo para evitar disparos indesejados provocados

• A.

  por tensão VGK.

• B.

  pela ação da corrente positiva de porta.

• C.

  por temperatura.

• D.

  pela taxa de crescimento da tensão direta.

• E.

  por energia radiante.

Considerando que um engenheiro eletrônico deva projetar um sistema de aquisição de dados e de controle, julgue os próximos itens.

Considerando-se que, para construir o sistema de aquisição, o engenheiro utilize um microcontrolador e uma memória que utiliza a interface SPI (serial peripheral interface), é correto afirmar que a comunicação entre esses dois dispositivos deverá ser do tipo serial síncrona.

• C. Certo
• E. Errado

• A.

  amplificador de FI.

• B.

  sintonizador.

• C.

  misturador.

• D.

  detector de envoltória.

• E.

  CAG.

Considerando que um engenheiro eletrônico deva projetar um sistema de aquisição de dados e de controle, julgue os próximos itens.

Se o sistema for empregado no controle de um motor linear, o engenheiro poderá utilizar um controlador do tipo PID (proporcional integral derivativo). Nesse tipo de controlador, a ação integral funciona para minimizar o erro decorrente de variações rápidas no erro, e a ação derivativa trabalha para minimizar erros em estado permanente.

• C. Certo
• E. Errado

Considerando que um engenheiro eletrônico deva projetar um sistema de aquisição de dados e de controle, julgue os próximos itens.

Considere que a função do sistema de aquisição seja medir um sinal cujo espectro de frequência tem componentes com frequência máxima de 2 kHz. Nesse caso, 5.000 amostras por segundo corresponde a um valor apropriado para a taxa de amostragem do conversor analógico/digital do sistema, ou seja, consiste em um valor que satisfaz o teorema da amostragem de Nyquist e, consequentemente, evita a ocorrência do fenômeno denominado aliasing.

• C. Certo
• E. Errado

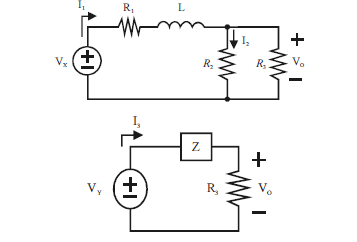

Considerando que os dois circuitos apresentados acima estão em regime permanente senoidal e que o segundo circuito é equivalente ao primeiro, julgue os itens seguintes.

I₃ = I₁.

• C. Certo
• E. Errado
