Dado o amplificador operacional apresentado na figura abaixo, em que R1 é igual R2 e a tensão de entrada E1 é uma senóide de amplitude igual a 4V, sua tensão de saída V0 é dada por:

• A.

  Uma tensão contínua e igual a 4V.

• B.

  Uma onda quadrada com amplitude igual a 4V.

• C.

  Uma senóide com amplitude de 8V e em fase com a entrada.

• D.

  Uma senóide com amplitude de 2V e defasada de 180º em relação a entrada.

• E.

  Uma senóide com amplitude de 10V e defasada de 180º em relação a entrada.

Sobre circuitos osciladores, assinale a alternativa correta.

• A.

  Em um circuito astável a saída é sempre constante.

• B.

  Os circuitos monoestáveis podem assumir a função de temporizador.

• C.

  No circuito astável um pulso de saída é produzido a cada entrada de disparo.

• D.

  O circuito integrado 555 não pode ser utilizado como um oscilador monoestável.

• E.

  Em um circuito bi-estável a saída gera um trem de pulsos de frequência determinada.

Assinale a alternativa que representa o valor de saída do conversor digital analógico quando a entrada recebe o valor de 9 BCD. A chave CH1 é a menos significativa.

• A.

  5 Volts.

• B.

  10 Volts.

• C.

  12 Volts.

• D.

  25 Volts.

• E.

  45 Volts.

Em eletrônica, realimentação é o princípio pelo qual uma porção do sinal de saída é incorporada a entrada. Sobre realimentação é correto afirmar que:

• A.

  a realimentação pode tornar o circuito mais estável.

• B.

  a realimentação aumenta o ganho do circuito.

• C.

  nunca é utilizada em circuitos osciladores.

• D.

  a realimentação nunca reduz o ruído.

• E.

  pode ser do tipo positiva ou nula.

Assinale a alternativa que contém a equação lógica simplificada representada pela tabela verdade abaixo.

• A.

  S = AB

• B.

  S = ABC

• C.

  S = AB + C

• D.

  S = AC + B

• E.

  S = A

Assinale a alternativa que contém as portas lógicas universais, ou seja, portas que a partir delas podemos contruir qualquer circuito lógico.

• A.

  AND, XOR

• B.

  NAND, NOR

• C.

  AND, NAND

• D.

  XOR, NOT

• E.

  NOT, OR

Os circuitos aritméticos são circuitos combinacionais que executam operações como soma, subtração, multiplicação e divisão. Sobre somadores, assinale a alternativa correta.

• A.

  O bloco somador completo de 1 bit não contém a entrada de Carry In.

• B.

  Não é possível utilizar um somador completo como um meio somador.

• C.

  É possível, sem lógica adicional, utilizar um somador completo como um meio somador.

• D.

  O circuito somador é o único componente de uma unidade lógica aritmética.

• E.

  O bloco meio somador contém uma saída de carry out e uma entrada de carry in.

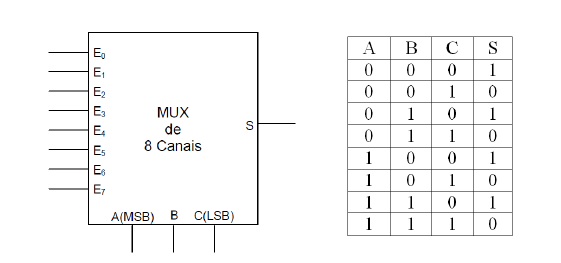

Os circuitos multiplexadores podem ser utilizados para implementar funções lógicas complexas. Observando a figura, assinale a alternativa que contém os valores lógicos da entrada para que o circuito execute a função lógica da tabela verdade correspondente.

• A.

  Todas as entradas em 0.

• B.

  Todas as entradas em 1.

• C.

  E0, E2, E4 e E6 em 0 e o restante em 1.

• D.

  E1, E2, E3, e E4 em 0 e o restante em 1.

• E.

  E0, E2, E4 e E6 em 1 e o restante em 0.

Os displays de sete segmentos são ainda muito utilizados pois são uma das formas mais simples e de menor custo para transmitir informações. Sobre decodificadores e displays de 7 segmentos, assinale a alternativa correta.

• A.

  Os displays de 7 segmentos do tipo catodo comum são mais caros e têm maior consumo.

• B.

  Os displays de 7 segmentos do tipo anodo comum tem acionamento em lógica negativa.

• C.

  Não existem comercialmente circuitos integrados decodificadores para displays de 7 segmentos.

• D.

  O circuito integrado 7442 é um decodificador para display de 7 segmentos do tipo anodo comum.

• E.

  Os displays de 7 segmentos do tipo anodo comum podem, sem lógica adicional, ser controlados pelo circuito integrado 7448.

Assinale a alternativa que representa, expressada em porcentagem, a resolução de um conversor analógico digital de 7 bits.

• A.

  0,392%

• B.

  1%

• C.

  0,787%

• D.

  0,5%

• E. 3%
