Questões de Engenharia Eletrônica da Fundação CEFETBAHIA / Centro Federal de Educação Tecnológica da Bahia (CEFETBAHIA)

O escalonador de processos em um sistema operacional de tempo real possui, como característica,

• A.

  não sacrificar nenhum tipo de tarefa.

• B.

  o cumprimento das restrições temporais.

• C.

  não precisar lidar com restrições de tempo.

• D.

  dividir de forma eqüitativa a utilização da CPU.

• E.

  usar o time sharing para o atendimento mais justo e eqüitativo de todos os processos.

O tipo de acesso múltiplo, utilizado no sistema celular IS-95, é

• A.

  Acesso múltiplo por divisão no tempo (TDMA).

• B.

  Acesso múltiplo por divisão no espaço (SDMA).

• C.

  Acesso múltiplo por divisão em código (CDMA).

• D.

  Acesso múltiplo por divisão em freqüência (FDMA).

• E.

  Acesso múltiplo por divisão de comprimento de onda (WDMA).

O número de canais que podem ser alocados num canal de vídeo de 6 MHz, utilizando FM com índice de modulação β = 4, sinais mensagem com freqüência máxima 25 kHz e banda de guarda de 50 kHz, é

• A. 8
• B. 12
• C. 16
• D. 20
• E. 24

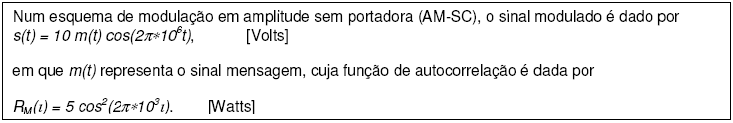

Considerando os dados acima, a potência da portadora modulada, na saída do modulador, é

• A. 0
• B. 50
• C. 150
• D. 200
• E. 250

Com relação às comunicações ópticas, os diferentes mecanismos de perda de potência são dependentes do comprimento de onda dos sinais transmitidos. Por isso, normalmente os sinais são transmitidos em janelas de baixa atenuação.

Dos comprimentos de onda, abaixo listados, apresenta menor atenuação:

• A.

  820 nm

• B.

  960 nm

• C.

  1.300 nm

• D.

  1.400 nm

• E.

  1.550 nm

Uma fibra óptica possui um núcleo com 50 μm de diâmetro e índice de refração igual a 1,50. Sua casca tem um diâmetro de 125 μm e índice de refração igual a 1,48. O ângulo crítico, entre o núcleo e a casca, é:

• A.

  11,8º

• B.

  23,6º

• C.

  33,4º

• D.

  47,2º

• E.

  80,6º

Duas estações da Companhia de Gás da Bahia – Bahiagás estão interligadas por meio de uma fibra óptica com núcleo de 50 μm e casca de 125 μm de diâmetro. De acordo com o fabricante, essa fibra apresenta um fator de atenuação igual a 2,7 dB/km no comprimento de onda de 825 μm. Aplicando uma potência óptica de 120 μW, a potência de saída, após 12 km de extensão, considerando que não houvesse nenhuma emenda na fibra, é

• A.

  0,07 dBm

• B.

  10,07 dBm

• C.

  -10,07 dBm

• D.

  -20,61 dBm

• E.

  -41,61 dBm

Considerando as duas colunas referentes à funcionalidade de um sistema de controle e proteção, identifique a seqüência descendente que melhor as correlaciona.

• A.

  B, A, B, A, B, A, B, B, A

• B.

  A, B, B, A, B, A, A, B, B

• C.

  A, B, A, B, A, B, A, A, A

• D.

  B, A, A, A, A, A, B, A, A

• E.

  A, B, B, A, B, A, B, B, A

As substâncias normalmente encontradas na composição química do Petróleo ou do Gás Natural são:

• A. Metano, Etileno, Asfalto, Gasolina, Amônia e Uréia.
• B. Metano, Etano, Propano, Butanos, Glicois e Glicose.
• C. Metano, Etano, Propano, Butanos, Pentanos e Hexanos.
• D. Metanol, Etanol, Glicose, Butadieno, Butanos e Hexanos.
• E. Metano, Etano, Etileno, Propano, Propeno e Trietilenoglicol.

Analise as afirmativas a seguir.

I. Os instrumentos especificados para áreas classe 1 divisão 1 devem ser a prova de explosão.

II. A segurança intrínseca tem substituído o requisito de instrumentação a prova de explosão em áreas classe 1 divisão 2.

III. Aplicações em áreas classificadas não limitam a quantidade de malhas por ramal em redes de comunicação Fieldbus Foundation.

IV. Redundância nas malhas críticas de medição, proteção e controle não alteram os requisitos referentes ao nível de segurança da instrumentação de uma planta, SIL.

V. Os instrumentos especificados para aplicações SIL 3 apresentam uma possibilidade de falha na atuação inferior 10^-7 em alta demanda operacional, porém nada se pode afirmar sobre suas atuações espúrias.

Das afirmativas acima, estão corretas, apenas,

• A.

  I, III e V

• B.

  IV e V

• C.

  I e V

• D.

  I, II, III e V

• E.

  III, IV e V
