Questões de Engenharia Eletrônica da Fundação CESGRANRIO (CESGRANRIO)

O Sistema de Medição para Faturamento (SMF) controlado através dos processos de contabilização de energia no âmbito da Câmara de Comercialização de Energia Elétrica (CCEE), como, também, da apuração das demandas pelo Operador Nacional do Sistema Elétrico (ONS) é composto por diversos elementos.

NÃO constituem um desses elementos os

• A.

  medidores principais e de retaguarda

• B.

  transformadores de potência e disjuntores

• C.

  transformadores de potencial e de corrente

• D.

  sistemas de coleta de dados de medição para faturamento

• E.

  canais de comunicação entre os agentes e a CCEE

O transporte de energia gerada nas usinas até as estações transformadoras e a interligação com outros sistemas de transporte de energia são realizados por linhas de transmissão. No Brasil, as linhas operam em diversas classes de tensão.

A classe de tensão, em kV, para linhas de subtransmissão (LST) e linhas de transmissão (LT) são, respectivamente,

• A.

  500 a 750 ; menor que 138

• B.

  250 a 300 ; 44,1

• C.

  245 a 345 ; 34,5

• D.

  235 a 240 ; 60

• E.

  69 a 138 ; igual ou maior que 230

No Brasil, usam-se como produtoras de energia elétrica para comercialização as fontes

• A.

  hídrica, térmica, nuclear e geotérmica

• B.

  hídrica, eólica, nuclear e geotérmica

• C.

  eólica, térmica, hídrica e nuclear

• D.

  eólica, marés, nuclear e hídrica

• E.

  térmica, marés, nuclear e eólica

Um ciclo termodinâmico se constitui de uma sequência de processos após os quais a matéria que o experimentou retorna ao estado inicial.

As usinas termelétricas em ciclo combinado representam a integração dos ciclos

• A.

  Rankine e Brayton

• B.

  Diesel e Otto

• C.

  Carnot e Diesel

• D.

  Krebs e Otto

• E.

  Miller e Stirling

Uma termelétrica de ciclo combinado é uma usina térmica que vem sendo adotada no mundo todo como solução para o uso do gás natural.

No ciclo combinado, o calor necessário para a caldeira da turbina a vapor é fornecido pelos gases quentes da exaustão do(a)

• A.

  compressor

• B.

  aerador

• C.

  refinador

• D.

  turbina a gás

• E.

  fornalha

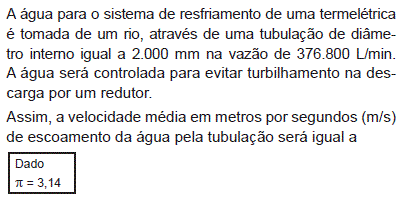

• A.

  0,5

• B.

  1,0

• C.

  1,5

• D.

  2,0

• E.

  2,5

Uma determinada máquina térmica recebe, através de uma fonte quente, 1,6 kJ de calor para iniciar seu ciclo. Desse calor, 400 J passam para a fonte fria.

Considerando-se que toda a energia que não é transformada em calor realiza trabalho, o rendimento da máquina térmica, em porcentagem (%), é

• A.

  20

• B.

  33

• C.

  60

• D.

  65

• E.

  75

• A.

  Chebyshev

• B.

  rejeita-faixa

• C.

  passa-altas

• D.

  passa-faixa

• E.

  passa-baixas

O Profibus pertence a uma classe de protocolos que incorpora conceitos chamados fieldbus que significa, primordialmente, o compartilhamento da inteligência, que fica distribuída em rede.

O protocolo Profibus

• A.

  permite grande economia de cabos porque os dados podem trafegar pela mesma linha física da alimentação DC.

• B.

  dificulta a localização de falhas.

• C.

  é inadequado para chão de fábrica onde o volume de informação é muito grande, o que exige elevada velocidade de comunicação.

• D.

  é inviável em muitos projetos, porque o custo final de automação ainda é muito elevado.

• E.

  impossibilita o uso de fibra ótica como meio de transmissão, o que limita seu uso.

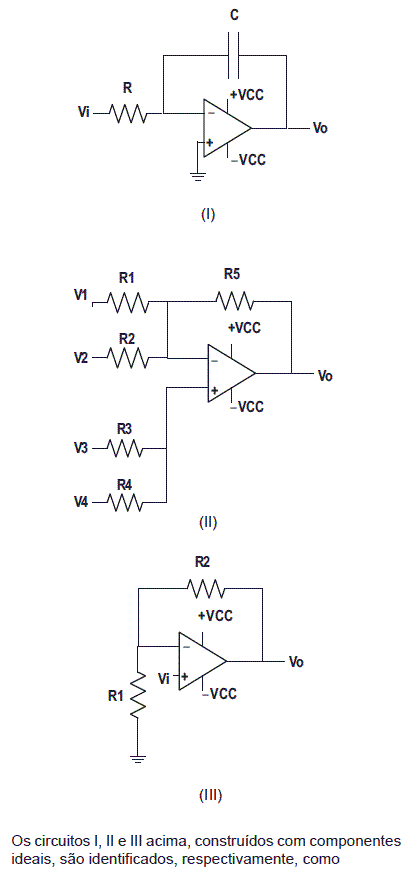

• A.

  integrador, somador e inversor

• B.

  integrador, diferença e não inversor

• C.

  integrador, inversor e não inversor

• D.

  inversor, integrador e multiplicador

• E.

  logaritmo, inversor e seguidor de emissor
