Questões de Engenharia Eletrônica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

Ainda com relação ao sistema clandestino descrito no texto CE-II, julgue os itens seguintes.

Se o sistema fosse do tipo FDMA/CDMA, no qual cada canal de tráfego de 2,5 MHz fosse utilizado para espalhar canais de voz a uma taxa individual de 10 kbps, então, supondo que o sistema garantisse uma relação entre a energia de bit e a densidade de potência de ruído por unidade de freqüência (Eb/N0) igual a 10 dB, e mantendo-se a técnica de modulação QPSK para o acesso a esse canal, com um fator de rolloff nulo, seria possível que cada estação rádio-base operasse com mais de 450 clientes potenciais, para um tráfego de cada usuário regido por Erlang-B e igual a 0,06 erlang, um GOS de 0,02 e desconsiderando, ainda, outras degradações do sistema CDMA.

• C. Certo
• E. Errado

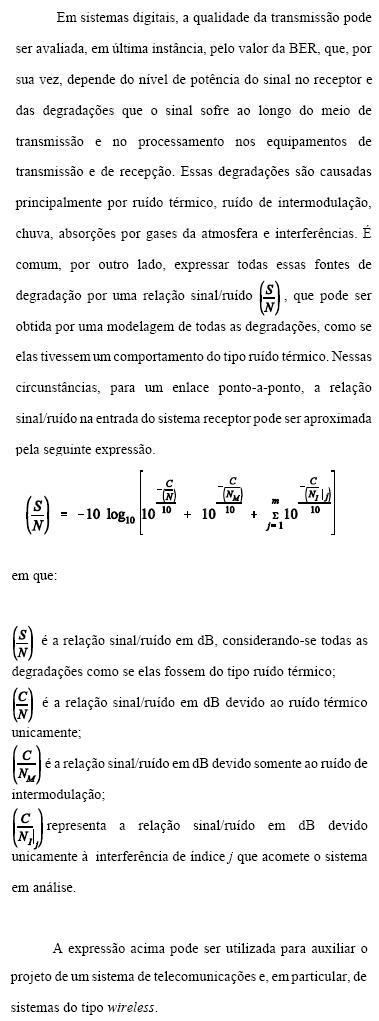

Texto CE-III – questões 42 e 43

Com relação às informações do texto CE-III, julgue os itens a seguir.

Modelar a partir de um "comportamento do tipo ruído térmico" acarreta, geralmente, considerar as degradações de um sistema de telecomunicações não-correlatas entre elas, do tipo ruído branco, ou seja, o seu espectro de densidade de potência é constante na faixa do sistema, do tipo aditivo, e cuja função de densidade de probabilidade é normal e dada por uma função gaussiana de média zero e variância relacionada à função de densidade espectral.

• C. Certo
• E. Errado

Texto CE-III – questões 42 e 43

Com relação às informações do texto CE-III, julgue os itens a seguir.

Considere um sistema projetado para interligar duas cidades — A e B — por meio de dois subenlaces ponto-a-ponto, em que há um transceptor na cidade A, um outro transceptor na cidade B e um repetidor ativo e transparente interligando os dois transceptores. Considere ainda que, nesse sistema, deve-se garantir uma relação  igual a 25 dB para oferecer uma BER = 10!6. Caso não haja interferência nem ruído de intermodulação nesse sistema e caso a relação  do primeiro subenlace seja igual a 28 dB, então, a relação  do segundo subenlace deverá ser pelo menos igual a 31 dB.

• C. Certo
• E. Errado

Texto CE-III – questões 42 e 43

Com relação às informações do texto CE-III, julgue os itens a seguir.

A intermodulação é um fenômeno decorrente de efeitos nãolineares dos sistemas de telecomunicações, podendo ocorrer na amplificação de potência, na mistura, bem como na modulação. Em um sistema que opera no modo FDMA no qual duas portadoras de freqüências f₁ e f₂ são injetadas em um amplificador de potência, podem ser verificadas na saída desse dispositivo componentes de freqüências dadas por f₁ ± 2f₂ e 2f₁ ± f₂, que são denominadas componentes de intermodulação de terceira ordem. Uma forma de se minimizar esse ruído de intermodulação é operar o sistema em back-off, fora da região de saturação do amplificador.

• C. Certo
• E. Errado

Texto CE-III – questões 42 e 43

Com relação às informações do texto CE-III, julgue os itens a seguir.

A chuva e os gases da atmosfera podem causar absorção do sinal de transmissão, acarretando perda de potência. A absorção por chuva degrada principalmente a relação  e pouco ou nada afeta as relações  e para 1 • j • m.

• C. Certo
• E. Errado

Texto CE-III – questões 42 e 43

Com relação às informações do texto CE-III, julgue os itens a seguir.

Entre as degradações provocadas pela chuva, encontram-se a despolarização e a degradação da figura de ruído, acarretada pelo incremento da temperatura de ruído do sistema receptor. A despolarização pode aumentar os níveis de interferência do tipo polarização cruzada de co-canal, degradando a relação  . O aumento da temperatura de ruído do sistema receptor pode, por sua vez, acarretar a degradação da relação  tendo pouca ou nenhuma influência na relação  .

• C. Certo
• E. Errado

 Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.

Supondo que, ao realizar o projeto de um novo sistema, tenha sido verificado que os sistemas vizinhos já instalados interferiam nesse novo sistema de tal forma que a relação era igual a 30 dB, então, nessas circunstâncias, ao oferecer uma relação  , pode-se garantir uma BER real inferior a 10-6 para esse sistema.

• C. Certo
• E. Errado

 Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.

Quanto maior a relação  , mais a BER obtida em função de  se aproxima do comportamento mostrado no gráfico.

• C. Certo
• E. Errado

 Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.

Com base no gráfico, em sistemas em que  , seria possível obter uma BER inferior a 10!3, caso a interferência fosse considerada como um ruído térmico.

• C. Certo
• E. Errado

 Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.

Ao se considerar a interferência como um ruído térmico, a estimativa da BER obtida a partir da relação  apresentada acima seria sempre pessimista em relação ao valor que seria obtido pelo gráfico mostrado.

• C. Certo
• E. Errado
