Questões de Engenharia Eletrônica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

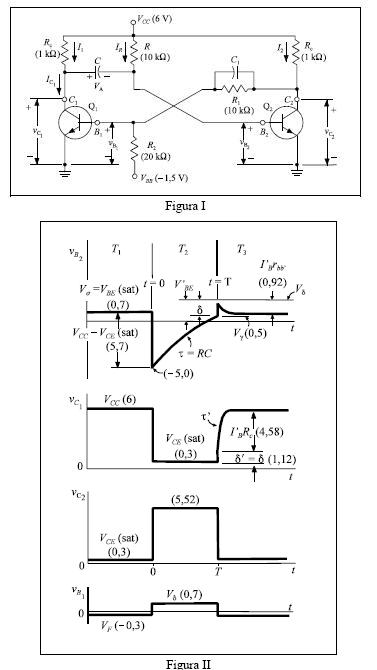

A figura I acima mostra um circuito multivibrador transistorizado, em que Q₁ e Q₂ são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

O coletor de Q₂ pode ser utilizado como um gerador de onda quadrada.

• C. Certo
• E. Errado

A figura I acima mostra um circuito multivibrador transistorizado, em que Q₁ e Q₂ são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

Nos intervalos de tempo T₁, T₂ e T₃, os modos de operação dos transistores são, respectivamente, Q₁ saturado e Q₂ cortado; Q₁ cortado e Q₂ saturado; Q₁ saturado e Q₂ cortado.

• C. Certo
• E. Errado

A figura I acima mostra um circuito multivibrador transistorizado, em que Q₁ e Q₂ são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

A tensão de pico reversa na base de Q₁ pode levar à ruptura da junção, danificando permanentemente o transistor.

• C. Certo
• E. Errado
